如果模型中的相对复杂的面或体重复出现,用户仅需对重复部分构造一次,然后在所需位置按所需方向复制生成即可。例如,在建立齿轮模型时,先建立一个齿形,然后使用复制功能,生成整个齿轮轮廓线,如图3-15所示。

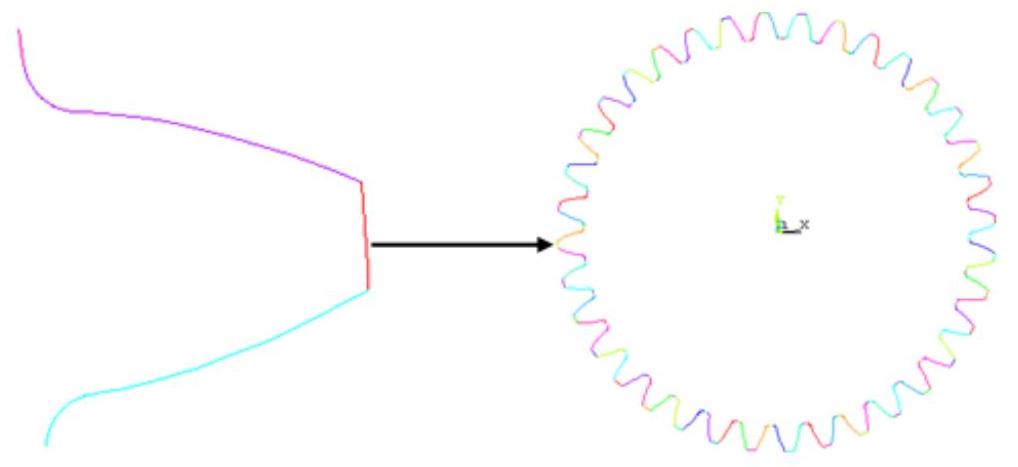

图3-15 复制面

定义几何体时,其位置和方向是由当前工作平面决定的。因为对定义的每一个新几何体都重新定义工作平面很不方便,允许在错误的位置定义几何体,然后将几何体移到正确的位置可能更符合实际。当然,这种操作并不局限为几何体,任何实体模型图元都可以复制或移动。

1.按照样本定义几何体

1)以样本关键点定义关键点。

命令:KGEN

GUI:Main Menu|Preprocessor|Modeling|Copy|Keypoints

2)以样本线定义线。

命令:LGEN

GUI:Main Menu|Preprocessor|Modeling|Copy|Lines

3)以样本面定义面。

命令:AGEN

GUI:Main Menu|Preprocessor|Modeling|Copy|Areas

2.使用对称定义几何体

1)定义关键点的映像。

命令:KSYMM

GUI:Main Menu|Preprocessor|Modeling|Reflect|Keypoints

2)定义线的映像。(www.daowen.com)

命令:LSYMM

GUI:Main Menu|Preprocessor|Modeling|Reflect|Lines

3)定义面的映像。

命令:ARSYM

GUI:Main Menu|Preprocessor|Modeling|Reflect|Areas

3.将几何体样本转移到其他坐标系

1)把样本关键点转移到另一个坐标系。

命令:KTRAN

GUI:Main Menu|Preprocessor|Modeling|Move/Modify|Transfer Coord|Keypoints

2)把样本线转移到另一个坐标系。

命令:LTRAN

GUI:Main Menu|Preprocessor|Modeling|Move/Modify|Transfer Coord|Lines

3)把样本面转移到另一个坐标系。

命令:ATRAN

GUI:Main Menu|Preprocessor|Modeling|Move/Modify|TransferCoord|Areas

4)把样本体转移到另一个坐标系。

命令:VTRAN

GUI:Main Menu|Preprocessor|Modeling|Move/Modify|Transfer Coord|Volumes
