交运算结果及命令:线与线交,体与体交,线与面相交

交运算的结果是由每个初始图元的共同部分形成一个新图元。也就是说,“交”表示两个或多个图元的重复区域。这个新的图元可能与原始的图元有相同的维数,也可能低于原始图元的维数。例如,交运算的结果可能只是一个关键点或关键点的集合,也可能是一条线或线的集合。布尔交运算命令有如下形式。

1)线与线的交。

命令:LINL

GUI:Main Menu|Preprocessor|Modeling|Operate|Intersect|Common|Lines

2)面与面的交。

命令:AINA

GUI:Main Menu|Preprocessor|Modeling|Operate|Intersect|Common|Areas

3)体与体的交。

命令:VINV

GUI:Main Menu|Preprocessor|Modeling|Operate|Intersect|Common|Volumes

4)线与面相交。

命令:LINA

GUI:Main Menu|Preprocessor|Modeling|Operate|Intersect|Line with Area

5)面与体相交。

命令:AINV

GUI:Main Menu|Preprocessor|Modeling|Operate|Intersect|Area with Volume(www.daowen.com)

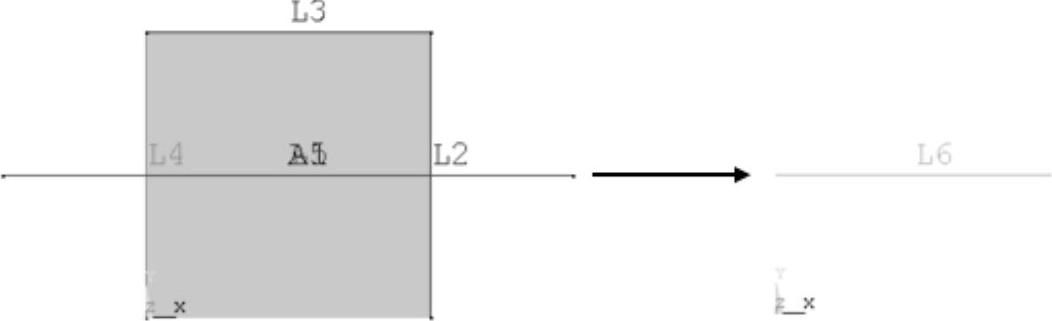

图3-7为线与面相交的例子。


图3-7 线与面相交

6)线的两两相交。

命令:LINP

GUI:Main Menu|Preprocessor|Modeling|Operate|Intersect|Pairwise|Lines

7)面的两两相交。

命令:AINP

GUI:Main Menu|Preprocessor|Modeling|Operate|Intersect|Pairwise|Areas

8)体的两两相交。

命令:VINP

GUI:Main Menu|Preprocessor|Modeling|Operate|Intersect|Pairwise|Volumes

图3-8为线的两两相交的例子。


图3-8 线的两两相交
