AutoCAD2017自学教程:绘制平面图1

在本节中,将详细地介绍一个平面图综合绘制实例。在该综合绘制实例中,涉及的知识主要包括创建新图形文件、设置所需要的图层、定制文字样式与标注样式、使用各种绘图和修改工具进行二维图形绘制与编辑、给图形标注尺寸等。事实上,在进行绘制图形之前,通常要进行绘图之前的准备工作,这包括设置图层、定制文字样式与标注样式等,当然为了不用每次进行绘图项目之前都要重复这些基本的准备工作,可以将定制好的它们保存为图形样板文件,这样在新建图形文件时便可以直接调用该图形样板,方便且能遵守统一的制图标准。

本平面图综合绘制实例最后要完成的平面图如图15-1所示,具体的绘制步骤如下。

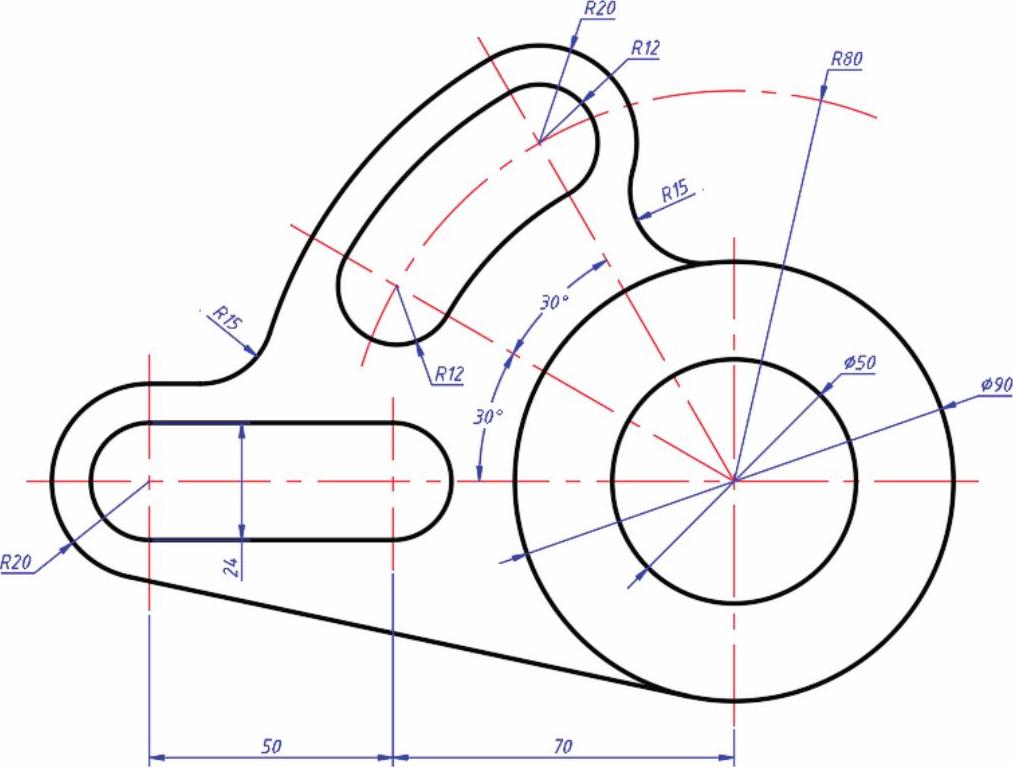

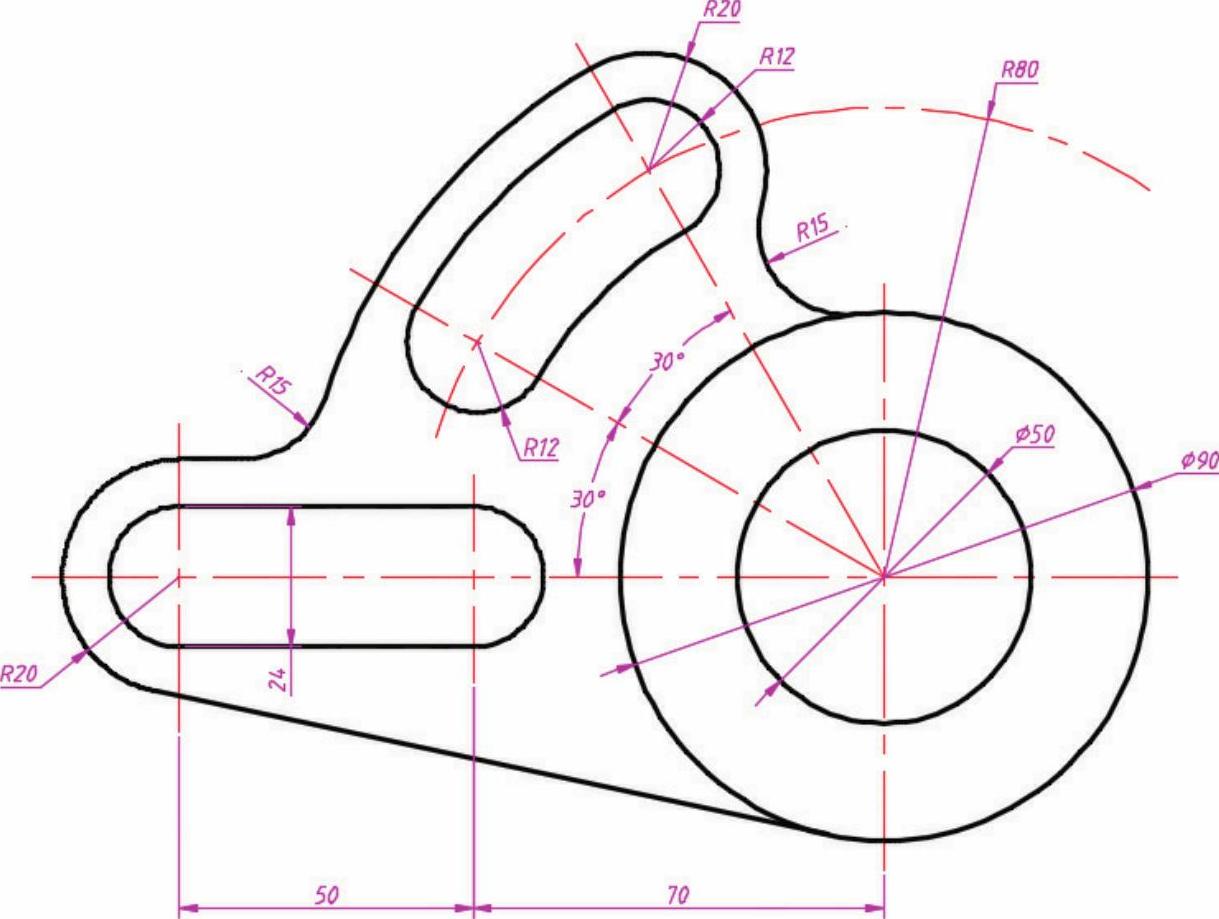

图15-1 范例最后完成的平面图1

新建一个图形文件。在“快速访问”工具栏中单击“新建”按钮 978-7-111-54477-7-Chapter15-2.jpg ,接着通过弹出的对话框选择AutoCAD 2017软件提供的“acadiso.dwt”图形样板,单击“打开”按钮。

定制若干图层。所选图形样板中只存在名称为“0”的一个图层,不能满足本例设计的需求,因此需要由用户定制所需的图层。

切换至“草图与注释”工作空间,从功能区“默认”选项卡的“图层”面板中单击“图层特性”按钮 978-7-111-54477-7-Chapter15-3.jpg ,弹出“图层特性管理器”选项板。利用“图层特性管理器”选项板,分别创建名为“01层-粗实线”“02层-细实线”“03层粗虚线”“04层-细虚线”“05层-细点画线”“06层-粗点画线”“07层-细双点画线”“08层-尺寸注释”和“16层-中心线”这些图层,各层的颜色、线型和线宽特性如图15-2所示。在“图层特性管理器”选项板中可以预设一个当前图层,例如选择“16层-中心线”,单击“置为当前”按钮 978-7-111-54477-7-Chapter15-4.jpg ,便可将该选定的图层设置为当前图层。定制好这些图层后,关闭“图层特性管理器”选项板。

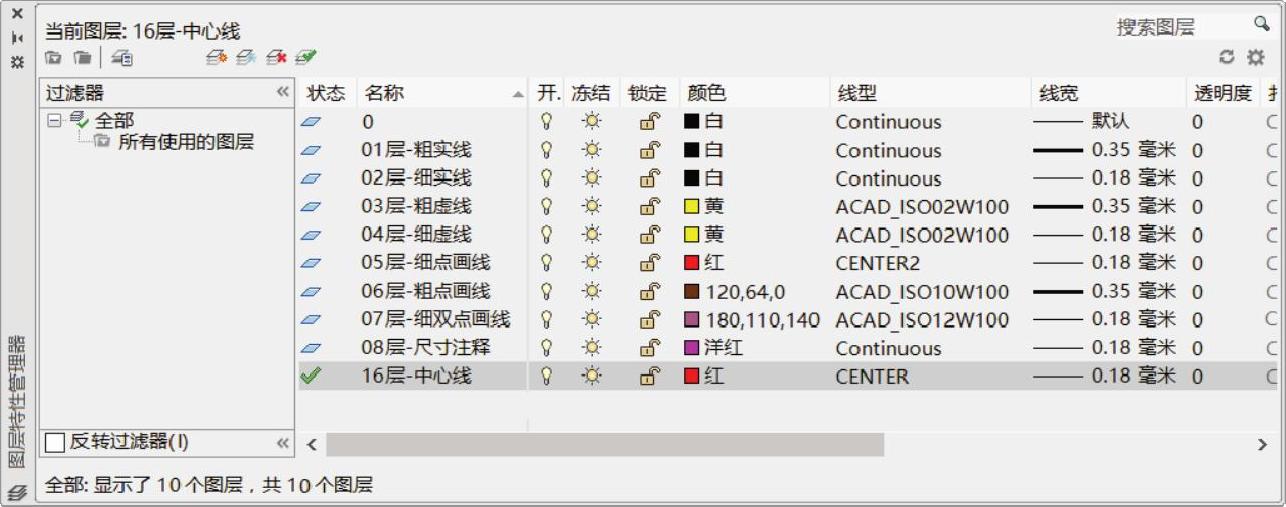

图15-2 利用“图层特性管理器”选项板定制图层

设置文字样式。从功能区的“默认”选项卡中单击“注释”溢出按钮 978-7-111-54477-7-Chapter15-6.jpg |“文字样式”按钮 978-7-111-54477-7-Chapter15-7.jpg ,打开“文字样式”对话框。利用此对话框设置符合机械制图国家标准的文字样式,如图15-3所示,新建名为“WZ-X3.5”的新文字样式,其“SHX字体”为“gbeitc.shx”,勾选“使用大字体”复选框,从“大字体”下拉列表框中选择“gbcbig.shx”“高度”为“3.5”,“宽度因子”默认为“1”,“倾斜角度”默认为“0”。设置好相关文字样式后,关闭“文字样式”对话框。

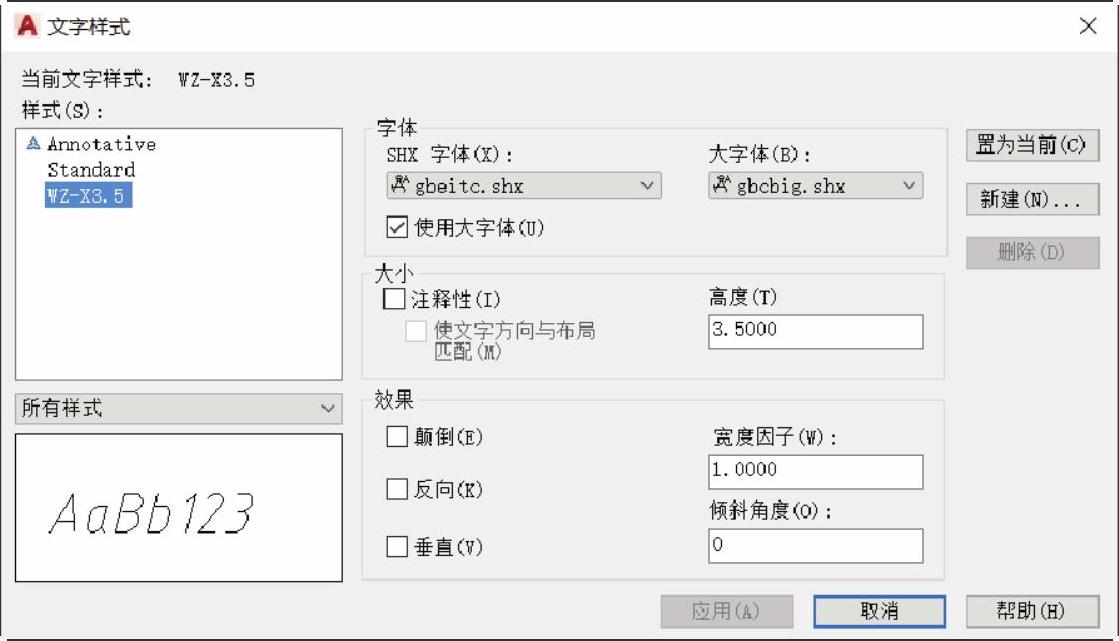

图15-3 创建新文字样式

设置标注样式。从功能区的“默认”选项卡中单击“注释”溢出按钮 978-7-111-54477-7-Chapter15-9.jpg “标注样式”按钮 978-7-111-54477-7-Chapter15-10.jpg ,打开“标注样式管理器”对话框。利用此对话框新建一个名为“ZJBZ-X3.5”的标注样式,该标注样式符合机械制图国家标准,在该标注样式下还包括建立的“半径”“直径”和“角度”子标注样式,如图15-4所示。标注样式的具体定制过程省略,读者可以参考在前面章节(8.2节)中介绍的具体方法和步骤来执行。

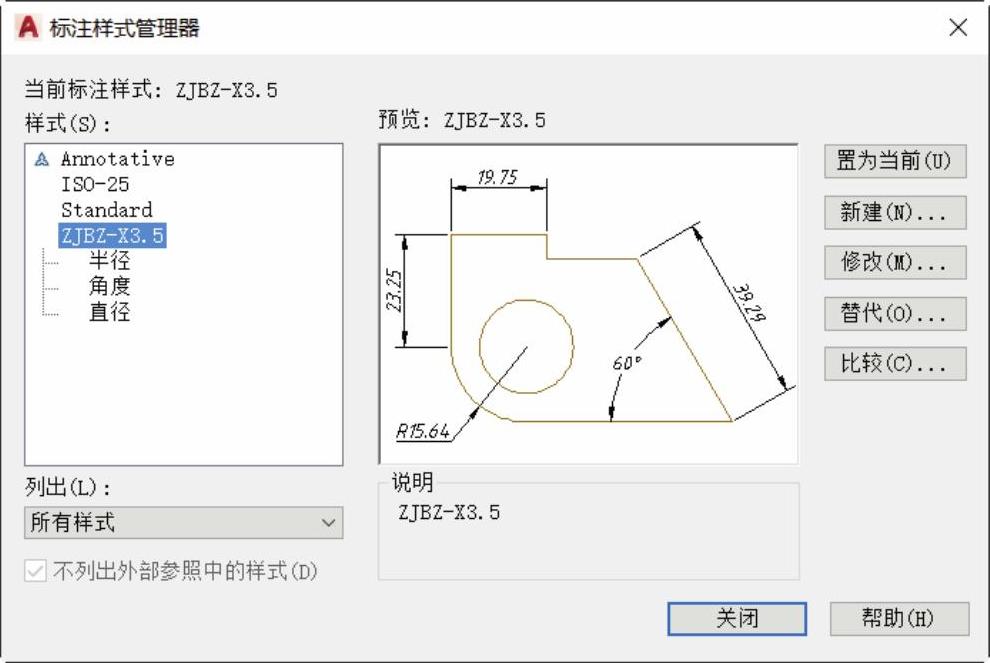

图15-4 “标注样式管理器”对话框

设置对象捕捉模式。在绘制该平面图时,需要使用设定的对象捕捉模式。要设置基本的对象捕捉模式,则在状态栏中单击“对象捕捉”按钮 978-7-111-54477-7-Chapter15-12.jpg 右侧的“下三角箭头”按钮 978-7-111-54477-7-Chapter15-13.jpg 接着选择“对象捕捉设置”命令,弹出“草图设置”对话框且自动打开“对象捕捉”选项卡,从中设置对象捕捉模式的基本选项,如图15-5所示,然后单击“确定”按钮。

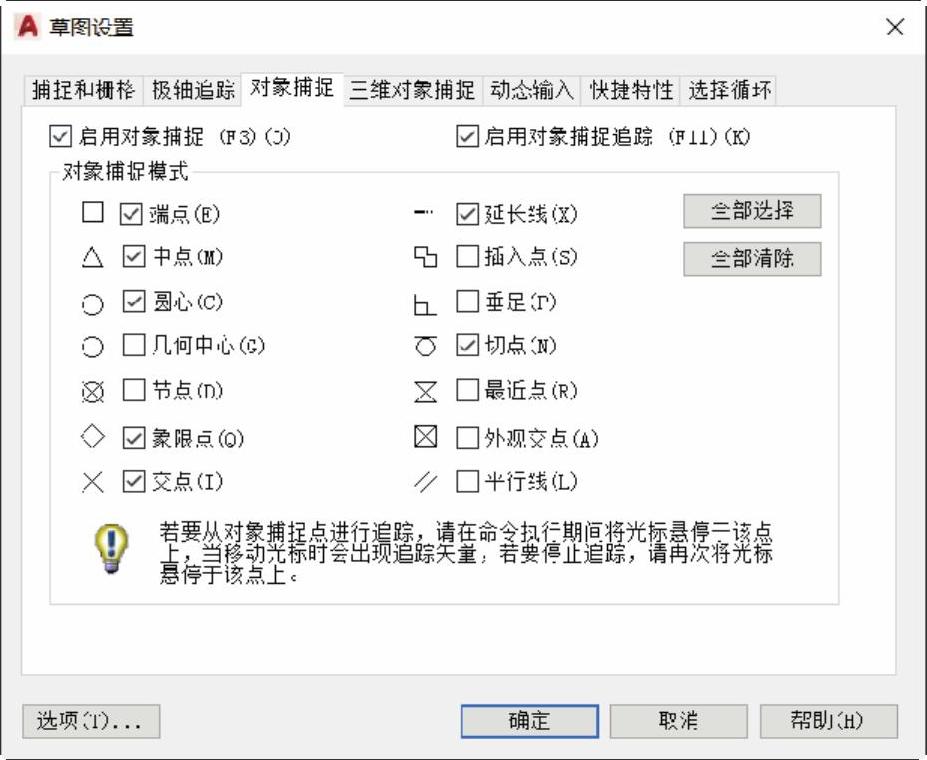

图15-5 设置对象捕捉的基本模式

此时,在状态栏中可以设置打开“正交”“对象捕捉”“对象捕捉追踪”和“线宽显示”等模式。

绘制部分中心线。在功能区“默认”选项卡“图层”面板的“图层”下拉列表框中选择“05层-细点画线”,以将“05层-细点画线”图层设置为当前图层,如图15-6所示接着在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮 978-7-111-54477-7-Chapter15-15.jpg ,在绘图区域中绘制图15-7所示的两条正交的中心线,其中水平中心线的长度大约为195,竖直中心线的长度大约是100。

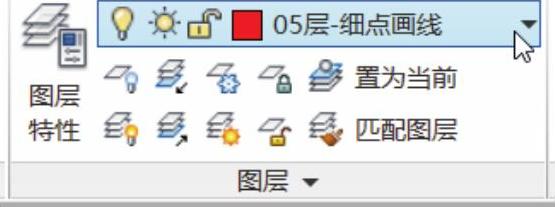

图15-6 为绘制中心线而设置当前图层

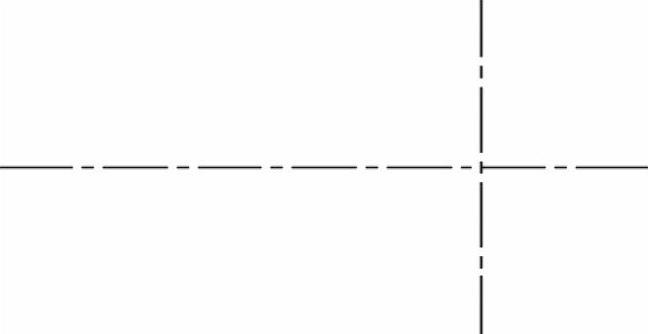

图15-7 绘制两条中心线

进行两次偏移操作。在功能区“默认”选项卡的“修改”面板中单击“偏移”按钮 978-7-111-54477-7-Chapter15-18.jpg ,根据命令行提示进行以下操作。

命令:_offset

当前设置:删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过(T)/删除(E)/图层(L)]<通过>:70↙ //指定偏移距离为70

选择要偏移的对象,或[退出(E)/放弃(U)]<退出>: //选择竖直的中心线

指定要偏移的那一侧上的点,或[退出(E)/多个(M)/放弃(U)]<退出>: //在竖直中心线的左侧单击

选择要偏移的对象,或[退出(E)/放弃(U)]<退出>:↙

此偏移操作得到的图形效果如图15-8所示。再次单击“偏移”按钮 978-7-111-54477-7-Chapter15-19.jpg ,按照以下操作创建图15-9所示的偏移中心线。

命令:_offset

当前设置:删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过(T)/删除(E)/图层(L)]<70.0000>:50↙ //指定偏移距离为50

选择要偏移的对象,或[退出(E)/放弃(U)]<退出>: //选择刚偏移生成的竖直中心线

指定要偏移的那一侧上的点,或[退出(E)/多个(M)/放弃(U)]<退出>: //在所选竖直中心线左侧单击

选择要偏移的对象,或[退出(E)/放弃(U)]<退出>:↙


图15-8 偏移一条中心线

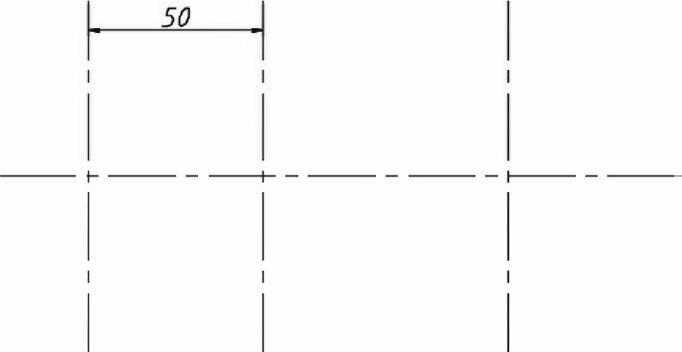

图15-9 再生成一条偏移中心线

绘制两条与水平中心线成设定角度的中心线。

先介绍如何绘制第一条倾斜的中心线。单击“直线”按钮 978-7-111-54477-7-Chapter15-22.jpg ,根据命令行提示进行以下操作。

命令:_line

指定第一个点:_int于//选择最右侧竖直中心线与水平中心线的交点A

指定下一点或[放弃(U)]:@105<120↙

指定下一点或[放弃(U)]:↙

在指定第一个点时,为了便于捕捉选择所需的交点,那么可以在按〈Ctrl〉键的同时单击鼠标右键以弹出一个快捷菜单,接着从快捷菜单中选择“交点”选项,如图15-10所示,然后在图形窗口中选择所需的交点作为倾斜中心线的第一个点。使用此技巧临时选择所需的点是很实用的。绘制该倾斜的中心线如图15-11所示

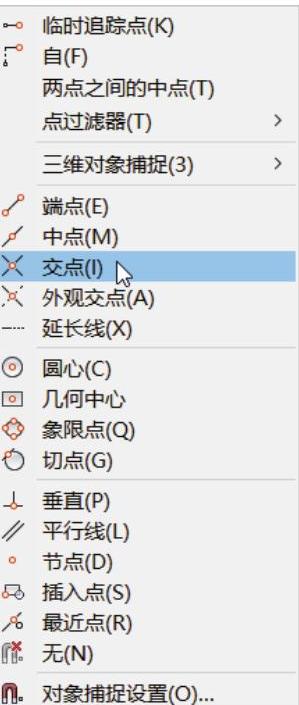

图15-10 启用临时替换捕捉模式

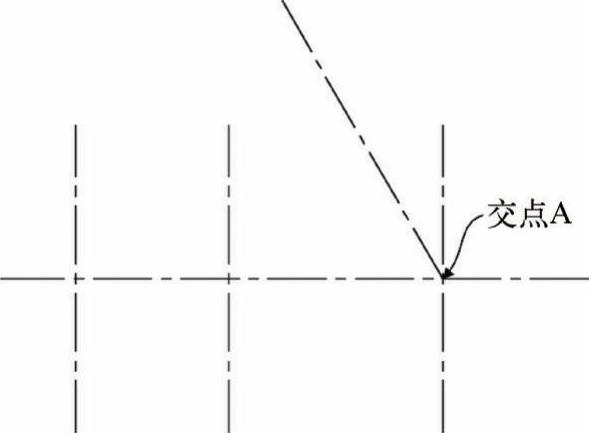

图15-11 绘制一条倾斜的中心线

使用同样的方法再绘制另一条倾斜的中心线,如图15-12所示。

绘制一条圆形中心线。在功能区“默认”选项卡的“绘图”面板中单击“圆:圆心、半径”按钮 978-7-111-54477-7-Chapter15-25.jpg ,选择倾斜中心线与水平中心线的交点作为圆的圆心,然后指定圆的半径为“80”,从而绘制一条圆形中心线,如图15-13所示。

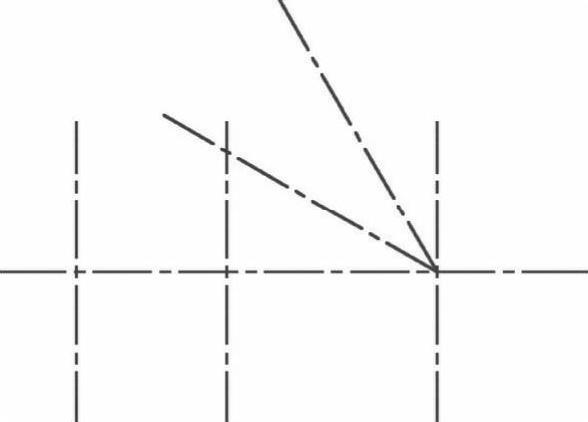

图15-12 绘制另一条倾斜的中心线

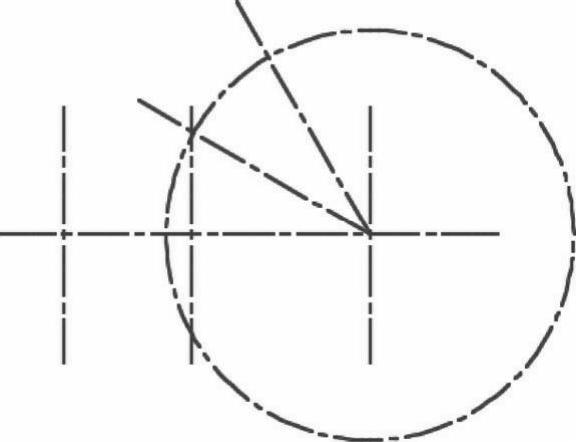

图15-13 绘制圆形中心线

更改当前图层。在功能区“默认”选项卡的“图层”面板中,将“01层-粗实线”图层设置为当前图层。

绘制相关的圆。单击“圆:圆心、半径”按钮 978-7-111-54477-7-Chapter15-28.jpg ,绘制图15-14所示的相关圆具体尺寸可以参看图15-1所示。 (www.daowen.com)

通过指定圆心、起点和端点绘制圆弧。在功能区“默认”选项卡的“绘图”面板中打开圆弧下拉菜单,从中单击“圆心,起点,端点”按钮 978-7-111-54477-7-Chapter15-29.jpg ,如图15-15所示,接着根据命令行提示进行以下操作。

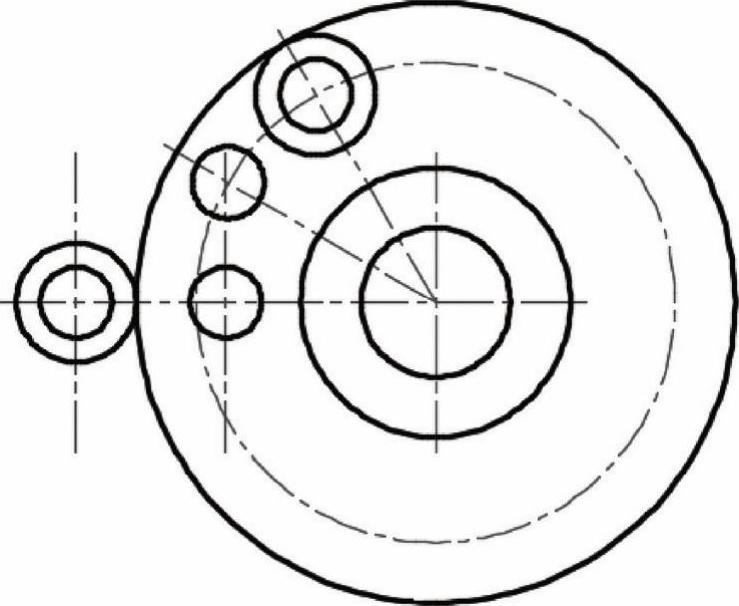

图15-14 绘制相关的圆

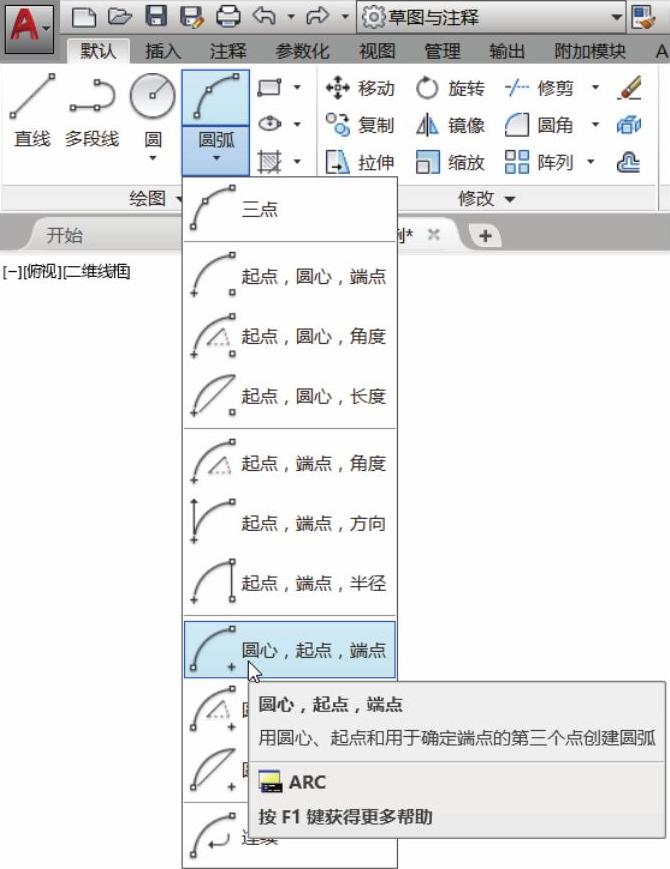

图15-15 单击所需的圆弧按钮

命令:_arc

指定圆弧的起点或[圆心(C)]:_c

指定圆弧的圆心: //指定圆弧的圆心位置如图15-16所示

指定圆弧的起点: //指定圆弧起点位置如图15-16所示

指定圆弧的端点(按住〈Ctrl〉键以切换方向)或[角度(A)/弦长(L)]: //指定圆弧端点位置如图15-16所示

使用同样的方法,再单击“圆心,起点,端点”按钮 978-7-111-54477-7-Chapter15-32.jpg ,并分别指定圆弧的圆心、起点和端点来绘制第2条圆弧,如图15-17所示。

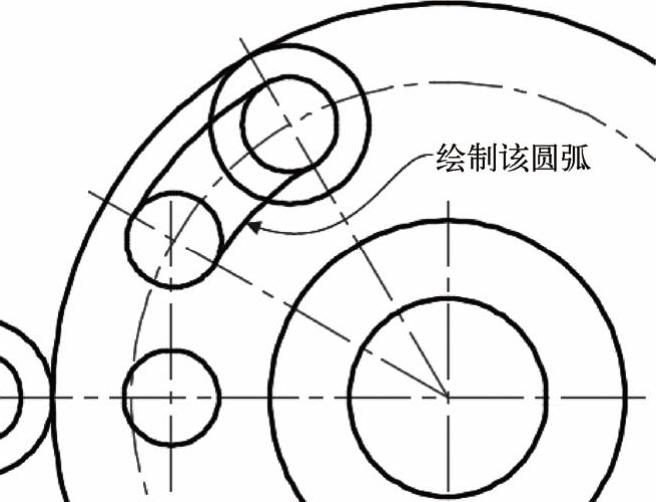

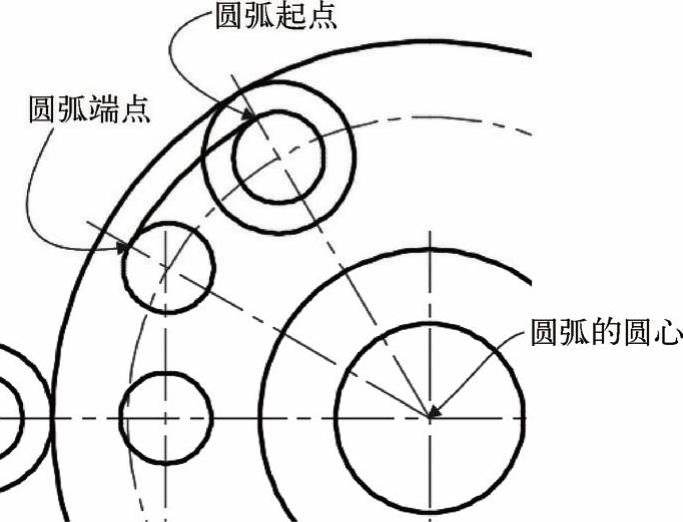

图15-16 绘制一条圆弧


图15-17 绘制第2条圆弧

绘制相关的直线段。在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮 978-7-111-54477-7-Chapter15-35.jpg ,分别绘制图15-18所示的3条直线段。

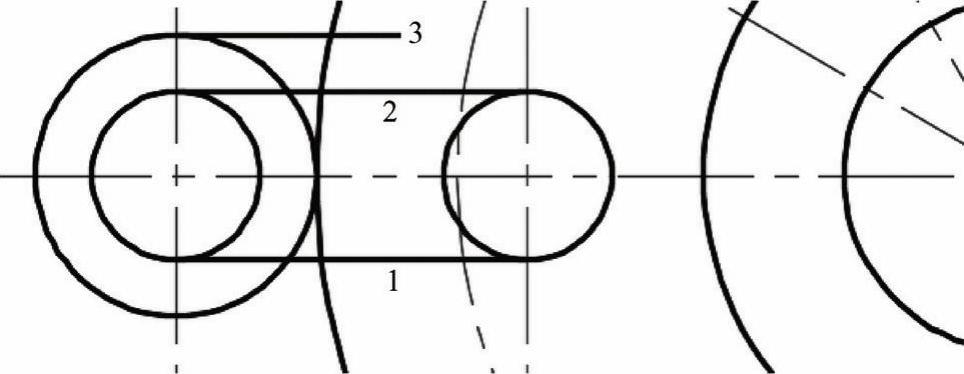

图15-18 绘制3条直线段

绘制一条相切直线。在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮 978-7-111-54477-7-Chapter15-37.jpg ,将鼠标指针置于图形窗口中,按{Ctrl+鼠标右键)以弹出一个快捷菜单,选择“切点”选项,接着在图形窗口巾捕捉一个递延切点,如图15-19a所示,系统提示指定下一点,此时确保将鼠标指针置于图形窗口巾,按{Ctrl+鼠标右键)以弹出一个快捷菜单,选择“切点”捕捉替代选项,然后在图形窗口中捕捉另一个递延切点,如图15-19b所示,按<Enter>键结束直线命令,完成绘制的相切直线如图15-19c所示。

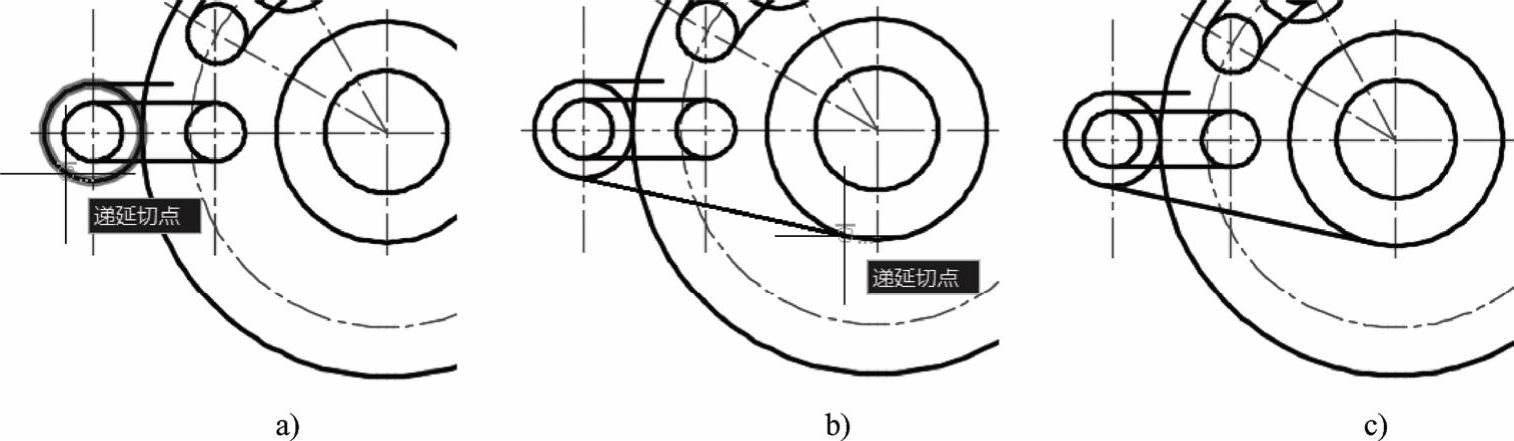

图15-19 定义要相切的3个对象

a)指定第1个切点 b)指定第2个切点 c)完成绘制相切直线

绘制圆角。在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮 978-7-111-54477-7-Chapter15-39.jpg ,根据命令行提示进行以下操作。

命令:fillet

当前设置:模式=修剪,半径二0.0000

选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:R/

指定圆角半径<0.0000>:15/

选择第一个对象或[放弃(U)/多段线(P)/半径(R)修剪(T)/多个(M)]:T/

输入修剪模式选项[修剪(T)/不修剪(N)]《修剪>:T/

选择第一个对象或[放弃(U)/多段线(P)/半径(R)修剪(T)/多个(M)]:M/

选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:

//在图15-20所示的位置1处单击要倒圆的圆对象

选择第二个对象,或按住{Shift)键选择对象以应用角点或[半径(R)]:

//在图15-20所示的位置2处单击要倒圆的另一个圆对象

选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:

//在图15-21所示的位置3处单击要倒圆的直线对象

选择第二个对象,或按住〈Shift〉键选择对象以应用角点或[半径(R)]:

//在图15-21所示的位置4处单击要倒圆的圆对象

选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:↙

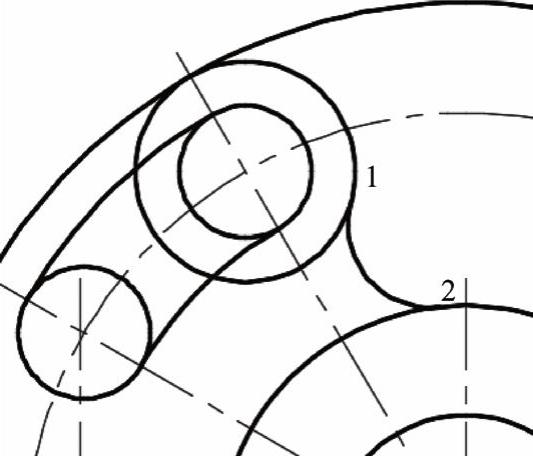

图15-20 绘制第一个圆角

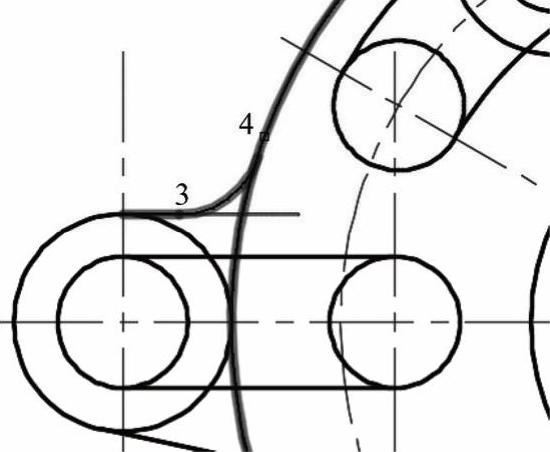

图15-21 绘制第2个圆角

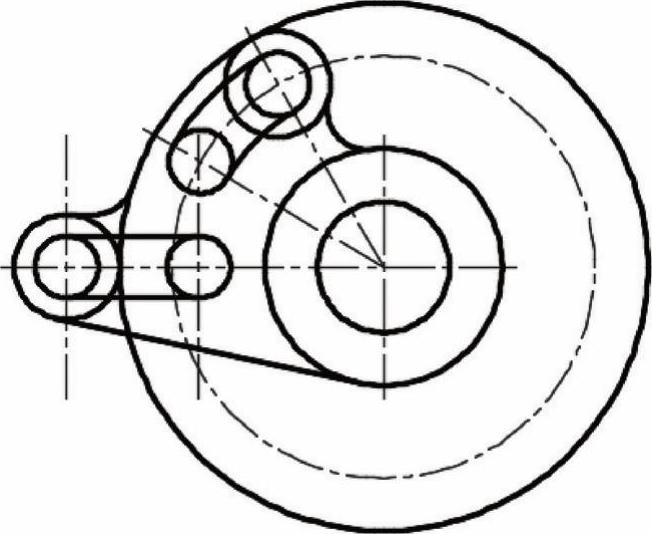

完成绘制好这两个圆角后的图形效果如图15-22所示。

修剪图形。在功能区“默认”选项卡的“修改”面板中单击“修剪”按钮 978-7-111-54477-7-Chapter15-42.jpg ,将图形修剪成如图15-23所示。


图15-22 创建好两个圆角后的图形效果

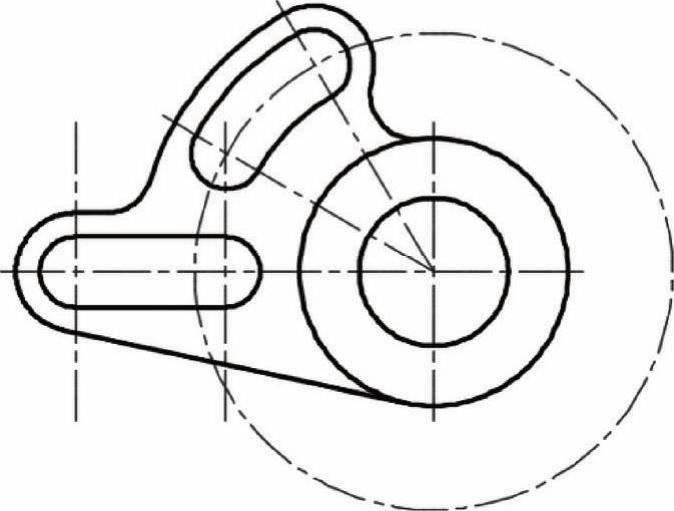

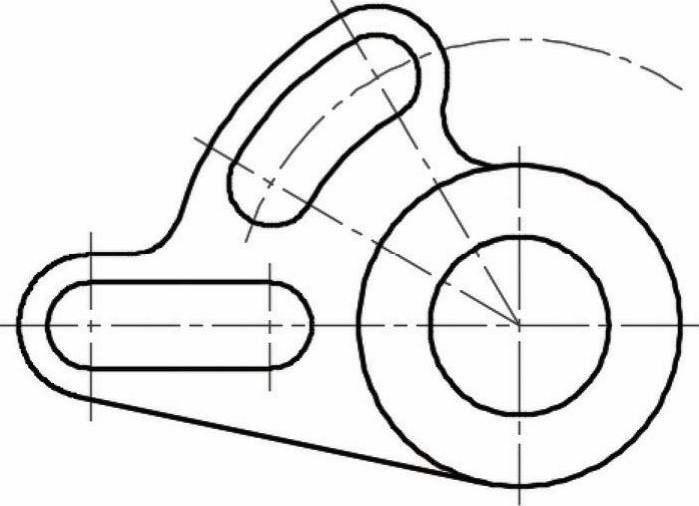

图15-23 修剪图形的结果

打断部分中心线。在功能区“默认”选项卡的“修改”面板中单击“打断”按钮 978-7-111-54477-7-Chapter15-45.jpg ,将部分中心线不再需要的部分打断掉,参考结果如图15-24所示。

设置当前图层。在功能区“默认”选项卡的“图层”面板的“图层”下拉列表框中选择“08层-尺寸注释”,从而将“08层-尺寸注释”设置为当前图层。

选择标注样式。在功能区“默认”选项卡中打开“注释”面板的溢出列表,接着从“标注样式”下拉列表框中选择“ZJBZ-X3.5”标注样式作为当前标注样式,如图15-25所示。


图15-24 打断部分中心线后的图形效果

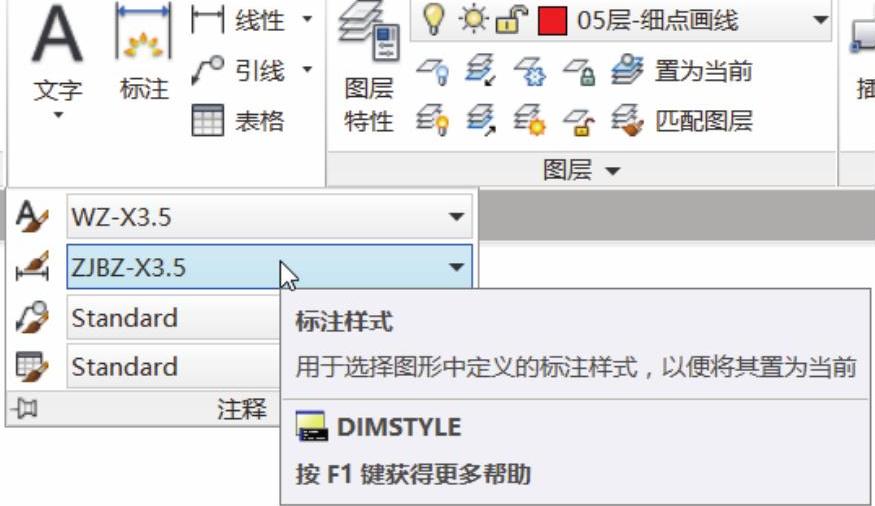

图15-25 指定当前标注样式

标注尺寸。分别执行功能区“默认”选项卡的“注释”面板中的相关标注工具命令来对图形进行标注,得到尺寸标注的结果如图15-26所示。


图15-26 尺寸标注效果

在“快速访问”工具栏中单击“保存”按钮 978-7-111-54477-7-Chapter15-49.jpg ,以设定的文件名和路径保存该图形文件。
