在实体中经常会碰到为实体对象边建立圆角或倒角的情况，此时便需要使用“圆角边”与“倒角边”命令。可以对选定的边、链或环进行圆角和倒角操作。下面分别结合范例介绍“圆角边”与“倒角边”命令的应用。

1.圆角边

打开“圆角边即学即练.dwg”文件，该文件中的原始实体模型如图14-52所示。

在“三维建模”工作空间功能区“实体”选项卡的“实体编辑”面板中单击“圆角边”按钮 ，接着根据命令行提示进行以下操作。

命令:_FILLETEDGE

半径=1.0000

选择边或[链(C)/环(L)/半径(R)]:R↙

输入圆角半径或[表达式(E)]＜1.0000＞:15↙

选择边或[链(C)/环(L)/半径(R)]: //选择图14-53所示的实体边1

选择边或[链(C)/环(L)/半径(R)]: //选择图14-53所示的实体边2

选择边或[链(C)/环(L)/半径(R)]: //选择图14-53所示的实体边3

选择边或[链(C)/环(L)/半径(R)]: //选择图14-53所示的实体边4

选择边或[链(C)/环(L)/半径(R)]:↙

已选定4个边用于圆角。

按〈Enter〉键接受圆角或[半径(R)]:↙

完成圆角边的效果如图14-54所示。

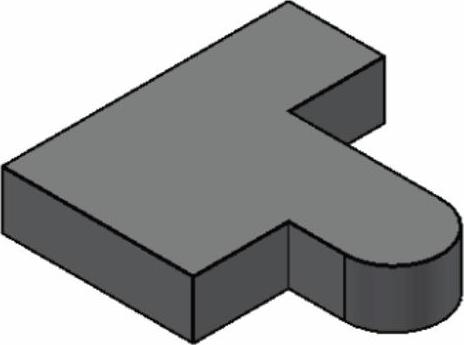

图14-52 原始实体模型

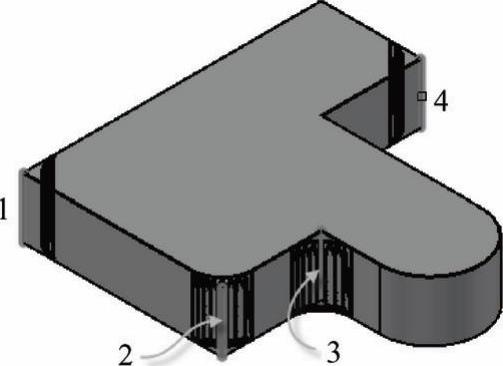

图14-53 选择要圆角的边(www.daowen.com)

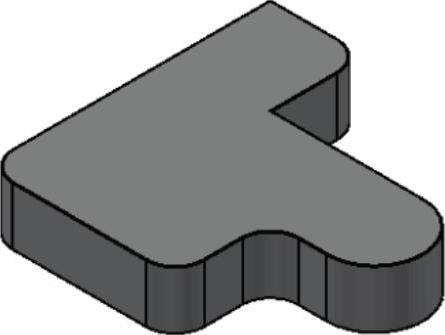

图14-54 完成圆角边

2.倒角边

打开“倒角边即学即练.dwg”文件，该文件中的原始轴模型如图14-55所示。

在“三维建模”工作空间功能区“实体”选项卡的“实体编辑”面板中单击“倒角边”按钮 ，接着根据命令行提示进行以下操作。

命令:_CHAMFEREDGE距离1=2.0000，距离2=2.0000

选择一条边或[环(L)/距离(D)]:D↙

指定距离1或[表达式(E)]＜2.0000＞:3↙

指定距离2或[表达式(E)]＜2.0000＞:↙

选择一条边或[环(L)/距离(D)]://选择图14-56所示的一条边作为倒角边

选择同一个面上的其他边或[环(L)/距离(D)]:↙

按〈Enter〉键接受倒角或[距离(D)]:↙

使用同样的方法，单击“倒角边”按钮 完成其他选定边的倒角操作，倒角规格尺寸采用默认值。完成全部倒角边的实体效果如图14-57所示（使用“前视”视图视角）。

图14-55 原始轴（原始实体）

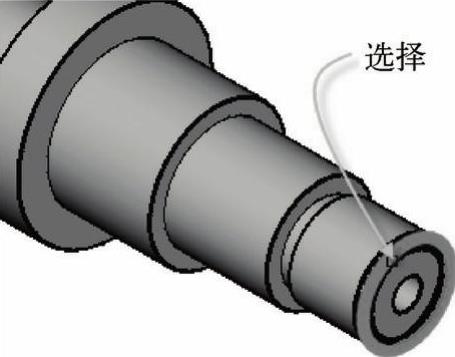

图14-56 选择一条边

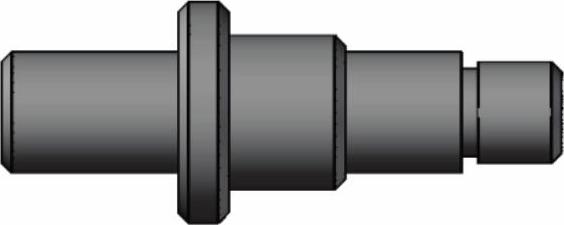

图14-57 完全全部倒角边
