AutoCAD2017实心长方体绘制

实体长方体是最常用的三维实体对象之一。创建实体长方体的方法较为灵活,请看以下的操作实例,在该操作实例中包含了实体长方体的几种常见创建方法。

在“快速访问”工具栏中单击“新建”按钮,接着通过弹出的对话框选择“acadiso.dwt”文件,单击“打开”按钮。

在“快速访问”工具栏的“工作空间”下拉列表框中选择“三维建模”工作空间,接着在功能区“常用”选项卡“视图”面板的“三维导航”下拉列表框中选择“东南等轴测”选项,如图14-1所示。

基于两个点和高度创建实心长方体。在功能区中打开“实体”选项卡,从“图元”面板中单击“长方体”按钮 978-7-111-54477-7-Chapter14-1.jpg ,根据命令行提示进行以下操作。

命令:_box

指定第一个角点或[中心(C)]:0,0↙

指定其他角点或[立方体(C)/长度(L)]:100,50↙

指定高度或[两点(2P)]<59.7792>:80↙

创建的第一个实体长方体模型如图14-2所示

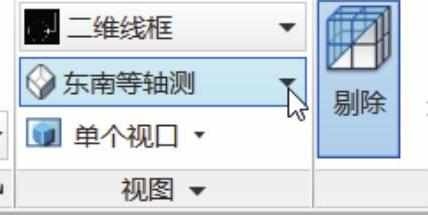

图14-1 选择“东南等抽测”选项

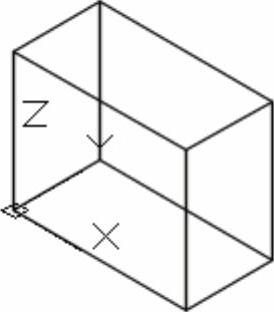

图14-2 创建的第一个实体长方体

基于长度、宽度和高度创建实体长方体。在“图元”面板中单击“长方体”按钮 978-7-111-54477-7-Chapter14-4.jpg ,根据命令行提示进行以下操作.

命令:_box

指定第一个角点或[中心(C)]:C↙

指定中心:150,100↙

指定角点或[立方体(C)/长度(L)]:L↙

指定长度:<正交开>100↙

指定宽度:61.8↙

指定高度或[两点(2P)]<80.0000>:49↙

创建第2个实心长方体的模型效果如图14-3所示(www.daowen.com)

创建实心立方体。在“图元”面板中单击“长方体”按钮 978-7-111-54477-7-Chapter14-5.jpg ,根据命令行提示进行以下操作.

命令:_box

指定第一个角点或[中心(C)]:C↙

指定中心:100,-105↙

指定角点或[立方体(C)/长度(L)]:C↙

指定长度<100.0000>:75↙

创建的实心立方体如图14-4所示

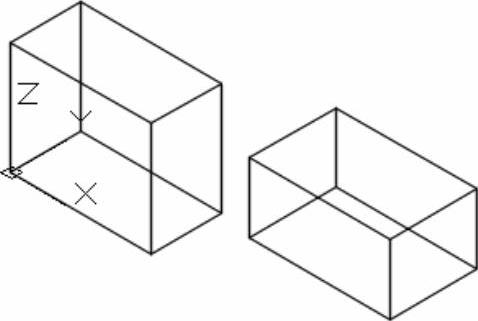

图14-3 创建第2个实体长方体

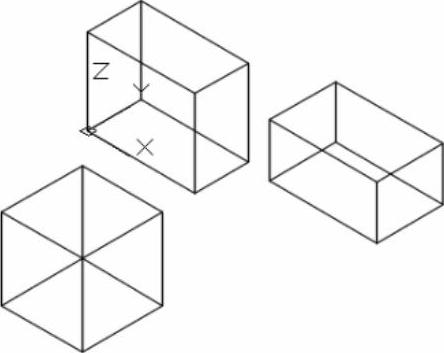

图14-4 创建实心立方体

基于中心点、底面角点和高度创建实心长方体。在命令行中执行以下操作。

命令:BOX↙

指定第一个角点或[中心(C)]:C↙

指定中心:200,-30↙

指定角点或[立方体(C)/长度(L)]:290,0↙

指定高度或[两点(2P)]<75.0000>:35↙

创建最后一个实心长方体如图14-5所示

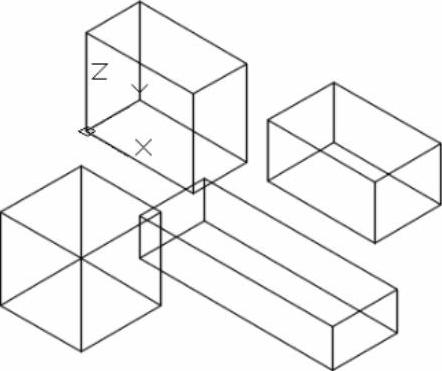

图14-5 创建最后一个实心长方体
