可以将曲面看作是无限薄的壳体三维对象。AutoCAD中的曲面主要有两个类型，一种是程序曲面；另一种则是NURBS曲面。程序曲面是可以是关联曲面，即保持与其他对象间的关系，以便可以将它们作为一个组进行处理；NURBS曲面不是关联曲面，此类曲面具有控制点，使得用户可以以一种更自然的方式对其进行造型。

通常，使用程序曲面可以利用关联建模功能，而使用NURBS曲面则可以通过控制点来利用造型功能。在图13-28中展示了程序曲面和NURBS曲面。在“三维建模”工作空间功能区“曲面”选项卡的“创建”面板中，“曲面关联性”按钮 用于启用关联建模功能，即定义创建新曲面时启用关联性；“NURBS创建”按钮 则用于设置是创建程序曲面还是创建NURBS曲面，单击选中此按钮时表示将创建NURBS曲面，反之创建程序曲面。

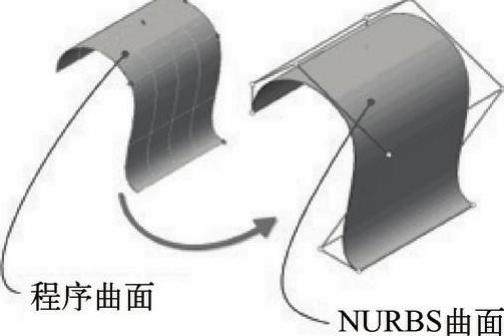

图13-28 程序曲面与NURBS曲 面示例

创建和操作曲面的方法主要有以下几大类。

（1）基于轮廓创建曲面。使用“拉伸（EXTRUDE）” 、“旋转（REVOLVE）” “放样（LOFT）” 、“平面曲面（PLANESURF）” 、“网格曲面（SURFNETWORK）” 和“扫掠（SWEEP）” ，基于由直线和曲线组成的轮廓形状创建曲面。由于“拉伸”“旋转”“放样”和“扫掠”工具命令既可以创建曲面也可以创建实体，特将这几个工具命令放到下一章（第14章）的实体建模中进行介绍。

（2）从其他曲面创建曲面。“过渡（SURFBLEND）” 、“修补（SURFPATCH）” “延伸（SURFEXTEND）” 、“圆角（SURFFILLET）” 和“偏移曲面SURFOFFSET）” 以创建新的曲面。

（3）将对象转换为程序曲面。将现有实体（包括复合对象）、曲面和网格转换为程序曲面（CONVTOSURFACE）。

（4）使用“CONVTONURBS”命令（对应图标为“转换为NURBS”按钮 ）将实体和程序曲面转换为NURBS曲面。无法将某些对象（例如网格对象）直接转换为NURBS曲面。在这种情况下，可将对象先转换为程序曲面，然后再将其转换为NURBS曲面。

主要的曲面图例如图13-29所示。

(www.daowen.com)

图13-29 主要曲面的图例

要深入地掌握AutoCAD曲面的创建知识，必须要了解曲面连续性和凸度幅值。曲面连续性和凸度幅值是创建曲面时的常用特性，在创建新曲面时，可以使用特殊夹点指定连续性和凸度幅值。

1.连续性

连续性是衡量两条曲线或两个曲面交汇时平滑程度的指标。如果需要将曲面输出到其他应用程序，那么连续性的类型可能很重要，所述的连续性类型包括G0（位置）、G1（相切）和G2（曲率）。

●G0（位置）：仅测量位置。如果各个曲面的边共线，则曲面的位置在边曲线处是连续的（G0）。注意：两个曲面能以任意角度相交并且仍具有位置连续性。

●G1（相切）：包括位置连续性和相切连续性（G0+G1）。对于相切连续的曲面，各端点切向在公共边一致。两个曲面看上去在合并处沿相同方向延续，但它们显现的“速度”（也称为方向变化率或曲率）可能大不相同。

●G2（曲率）：两个曲面具有相同曲率。

2.凸度幅值

凸度幅值是测量曲面与另一曲面汇合时的弯曲或“凸出”程度的一个指标，该幅值可以是0～1的值，其中0表示平坦，1表示弯曲程度最大。
