标准网格图元对象包括网格长方体、网格圆锥体、网格圆柱体、网格棱锥体、网格球体、网格楔体和网格圆环体。默认情况下，创建新网格图元时，其平滑度为零，用户可以通过对面进行平滑处理、锐化、优化和拆分等来重塑网格对象的形状。

以“三维建模”工作空间为例，用于绘制标准网格图元对象的工具按钮见表13-1，它们位于功能区“网格”选项卡的“图元”面板中。这些标准网格图元对象的创建方法是类似的，都是单击创建工具后，根据命令行提示指定相关的放置点以及图元对象的形状参数等即可。

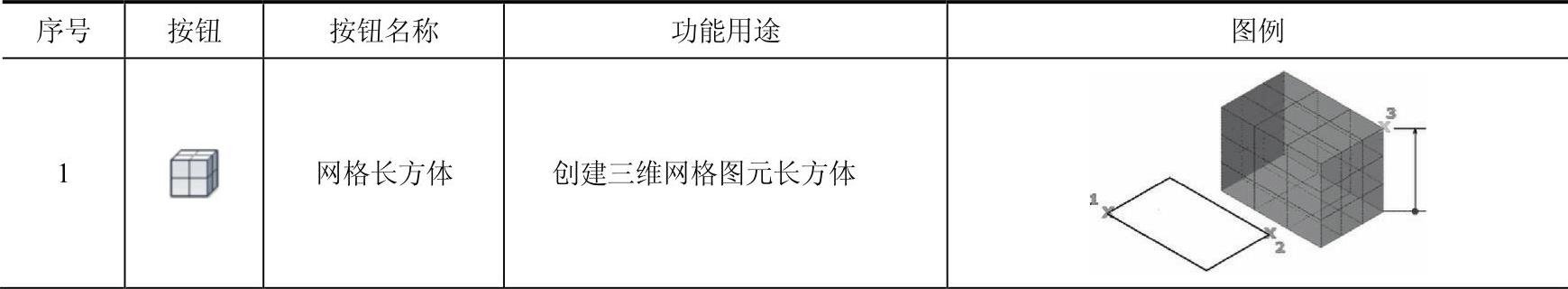

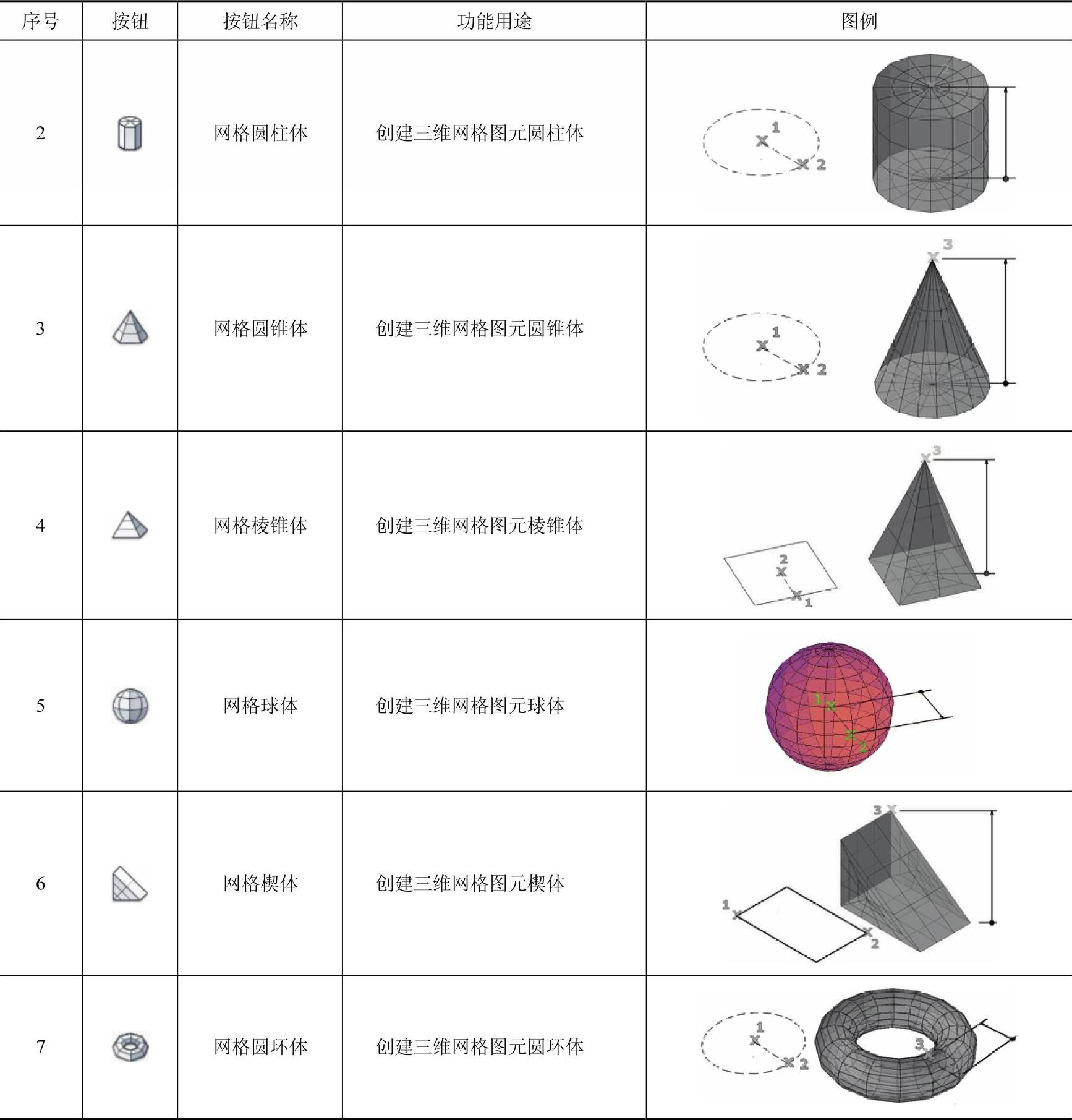

表13-1 绘制标准网格图元对象的工具按钮

（续）

下面以创建网格圆环体为例进行方法介绍。

在“快速访问”工具栏中单击“新建”按钮 ，利用弹出的对话框选择acadiso3D.dwt”图形样板，单击“打开”按钮。确保使用“三维建模”工作空间。

在功能区切换至“网格”选项卡，从“图元”面板中单击“网格圆环体”按钮

根据命令行提示进行以下操作。

命令:_MESH

当前平滑度设置为:0

输入选项[长方体(B)/圆锥体(C)/圆柱体(CY)/棱锥体(P)/球体(S)/楔体(W)/圆环体(T)/设置(SE)]＜圆环体＞:_TORUS

指定中心点或[三点(3P)/两点(2P)/切点、切点、半径(T)]:0,0,0↙

指定半径或[直径(D)]:D↙

指定圆环面的直径:100↙

指定圆管半径或[两点(2P)/直径(D)]:12.5↙(www.daowen.com)

绘制的网格圆环体如图13-3所示，显然此网格镶嵌细分不够导致圆环体外观不够平滑。可对网格进行平滑处理以获得更圆滑的外观。镶嵌是平铺网格对象的平面形状的几何，对网格对象进行平滑处理和优化时，会增加镶嵌的密度（细分数）。

确保使刚创建的网格圆环体处于被选中的状态，在功能区“网格”选项卡的“网网格”面板或“平滑”面板中单击“提高平滑度”按钮 ，以将网格对象的平滑度提高‘个级别。该平滑处理会增加网格中镶嵌面的数目，从而使对象更加圆滑，效果如图）3-4所示。再次单击“提高平滑度”按钮 ，则将网格对象的平滑度再提高一个级别，效果如图13-5所示。

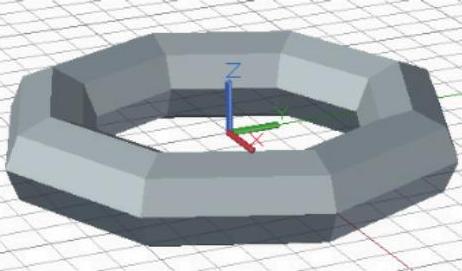

图13-3 绘制网格圆环体

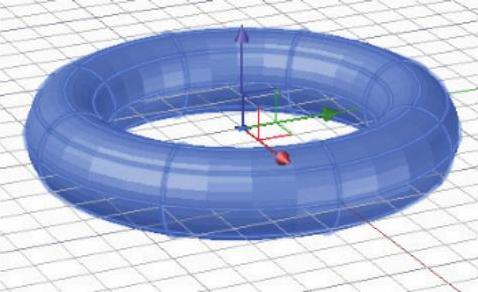

图13-4 将平滑度提高一个级别

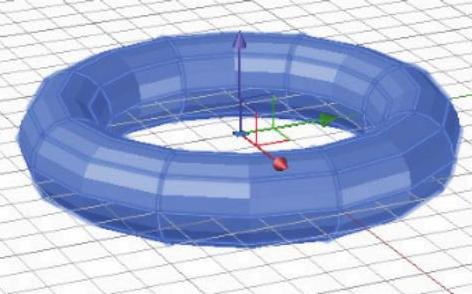

图13-5 再提高平滑度

用户也可以使用“特性”选项板修改选定网格的平滑度，如图13-6所示，选择最高级别的“层4”则网格对象最平滑。当然，用户也可以通过单击“降低平滑度”按钮 来将选定网格对象的平滑度降低一个级别。而“优化网格”按钮 用于成倍地增加网格对象或网格面中的面数，起到对精细建模细节的附加控制的作用。

图13-6 使用“特性”选项板修改选定网格的平滑度

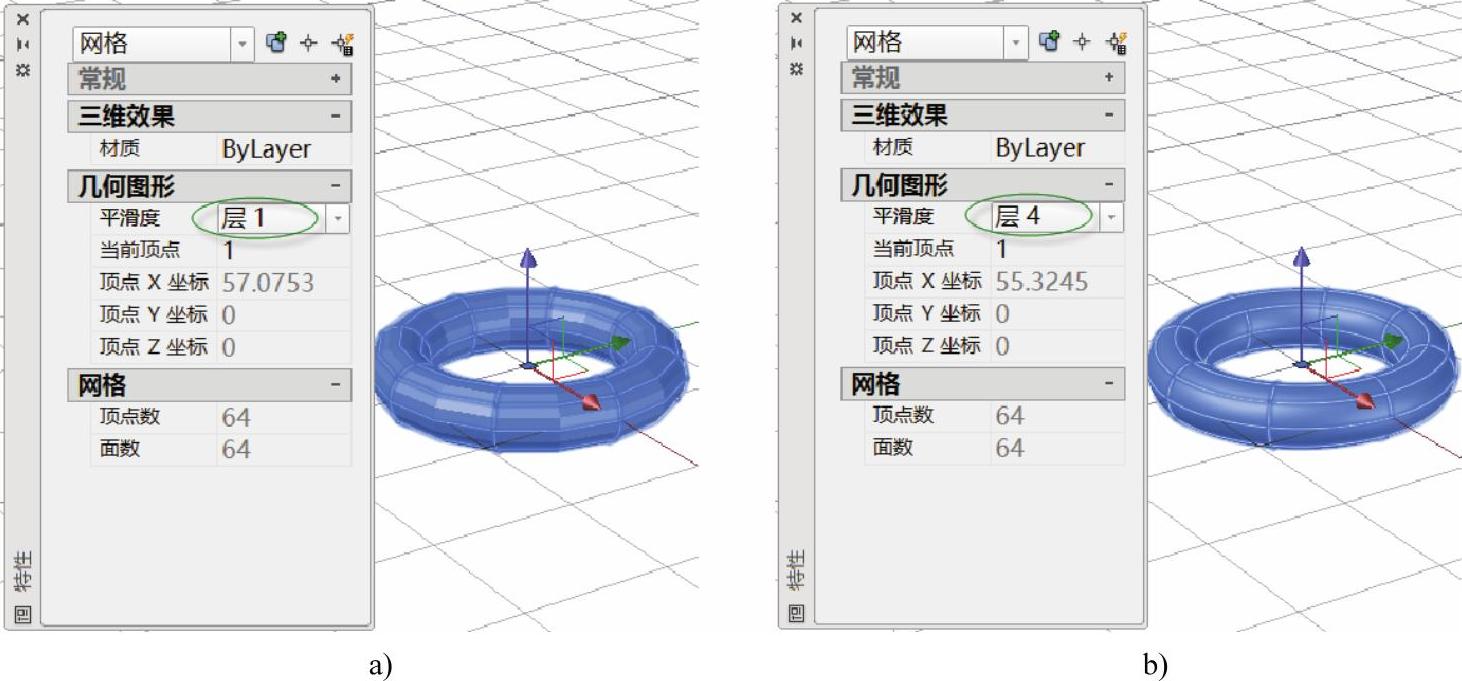

a）将平滑度设置为“层1”时 b）将下滑度设置为“层4”时

此外，用户可以通过“网格图元选项”对话框来设置默认值来控制新网格图元对象（包括网格长方体、网格圆锥体、网格棱锥体、网格圆柱体、网格球体、网格楔体和网格圆环体）的外观，如图13-7所示。要打开“网格图元选项”对话框，则在“三维建模”工作空间功能区的“网格”选项卡中单击“图元”面板中的“网格图元选项”按钮

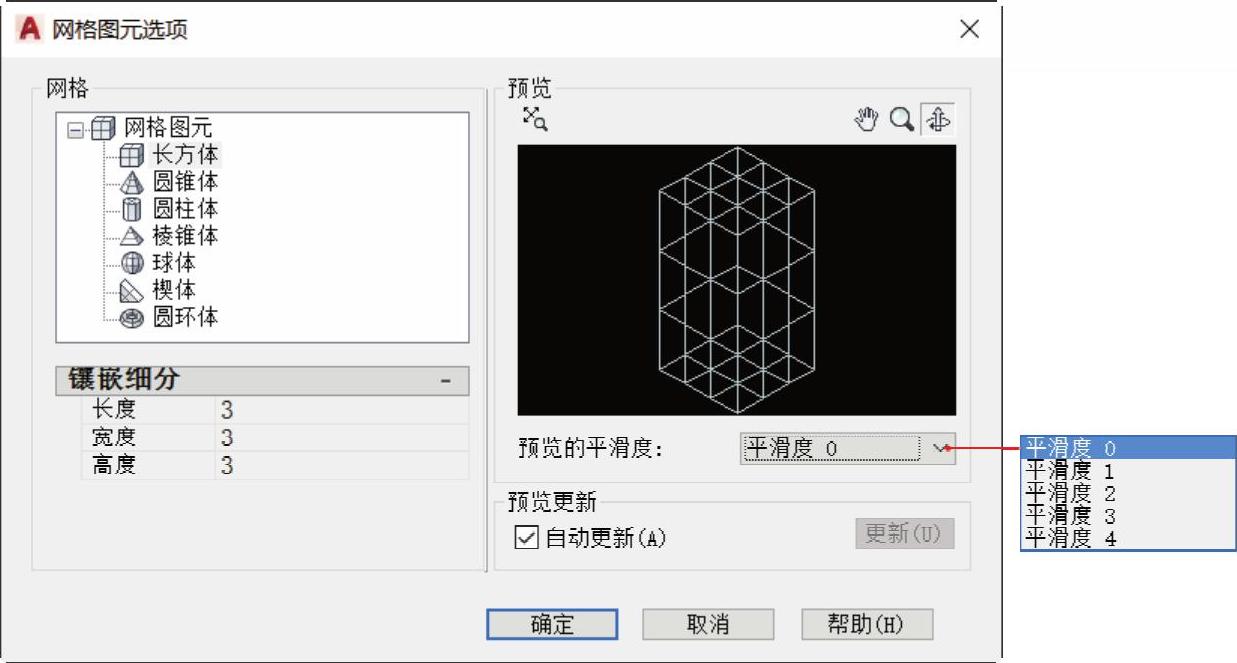

图13-7 “网格图元选项”对话框
