AutoCAD2017完全自学手册:创建标注约束的方法

创建标注约束的步骤和创建标注尺寸的步骤很相似,但前者在指定尺寸线的位置后,可输入值或指定表达式(名称=值)来驱动图形。创建标注约束的工具见表12-5,它们位于功能区“参数化”选项卡的“标注”面板中。

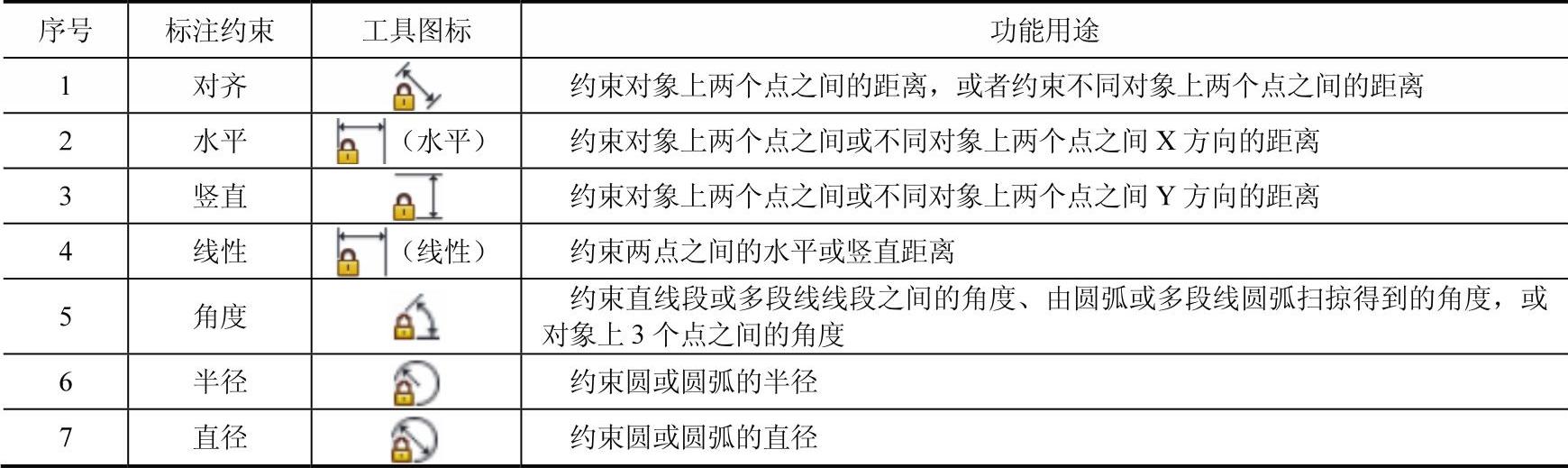

表12-5 创建标注约束的常用命令


下面介绍一个操作实例,让读者学习如何在图形巾创建各种动态标注约束。

1 打开“创建标注约束练习.dwg”文件,该文件巾存在的原始图形如图12-20所示,可在功能区的“参数化”选项板的“几何”面板中单击“全部显示”按钮叼以显示图形中的所有几何约束。

2 在功能区的“参数化”选项卡中打开“标注”面板的溢出列表,确保选中“动态约束模式”按钮,-以打开动态约束模式,如图12-21所示。

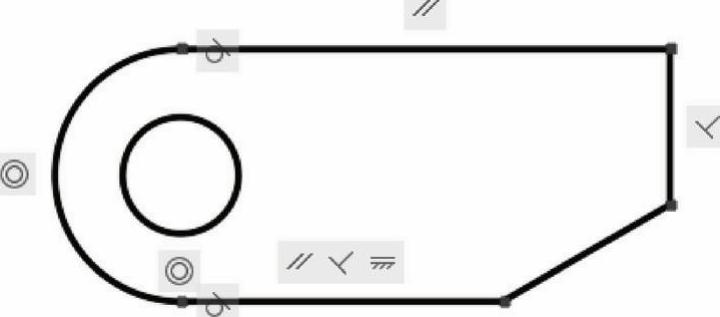

图12-20 原始图形

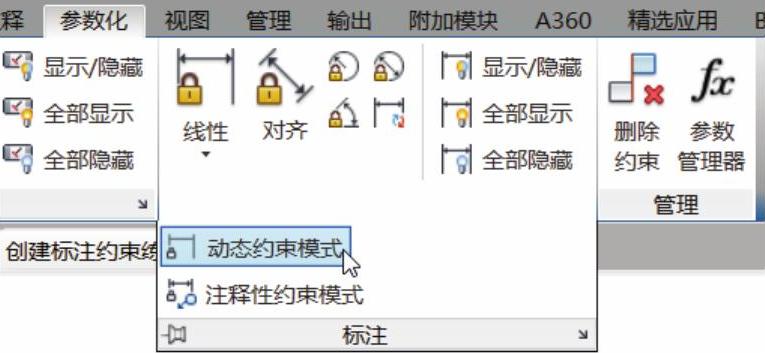

图12-21 确保打开动态约束模式

3 创建水平标注约束。单击“水平标注约束”按钮 978-7-111-54477-7-Chapter12-43.jpg ,分别指定两个约束点,如图12-22所示,然后在图12-23所示的位置指定尺寸线位置,出现一个标注屏显框,从中可以输入值或指定表达式(名称二值),在这里接受默认的值,按<Enter>键确定,完成创建的水平标注约束如图12-24所示。

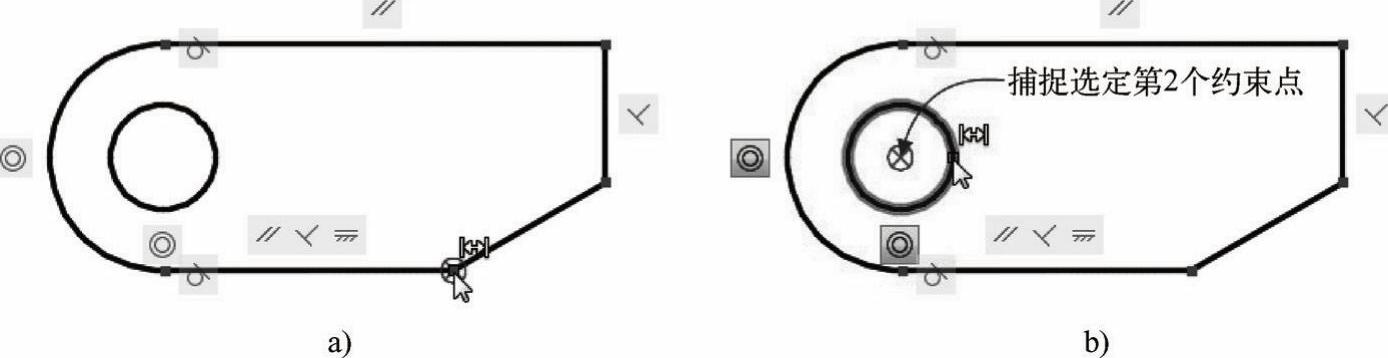

图12-22 指定两个约束点

a)指定第一个约束点 b)指定第-个约束点

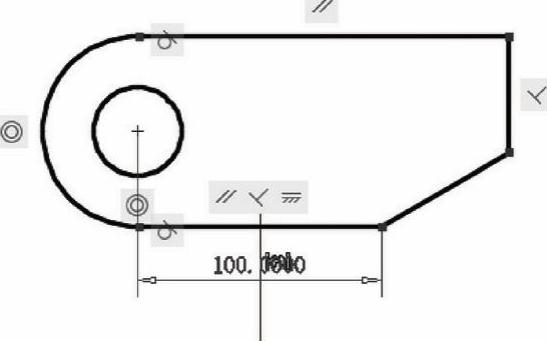

图12-23 指定尺寸线位置

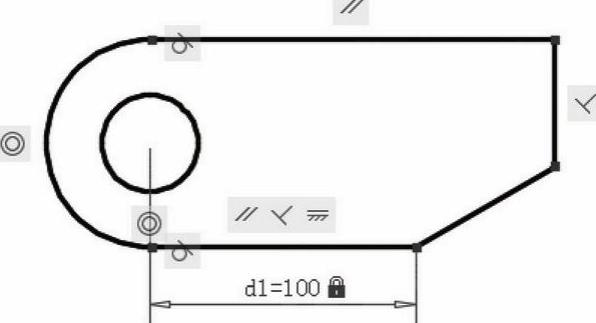

图12-24 创建水平标注约束

创建竖直标注约束。单击“竖直标注约束”按钮 978-7-111-54477-7-Chapter12-47.jpg ,接着根据命令行提示进行以下操作。

命令:_DcVertical

指定第一个约束点或[对象(O)]<对象>:O //选择“对象”选项

选择对象: //选择图12-25所示的直线

指定尺寸线位置: //使用鼠标在指定尺寸线的位置处单击

标注文字=48

此时,按〈Enter〉键接受默认的尺寸参数值,创建的竖直标注约束如图12-26所示(www.daowen.com)

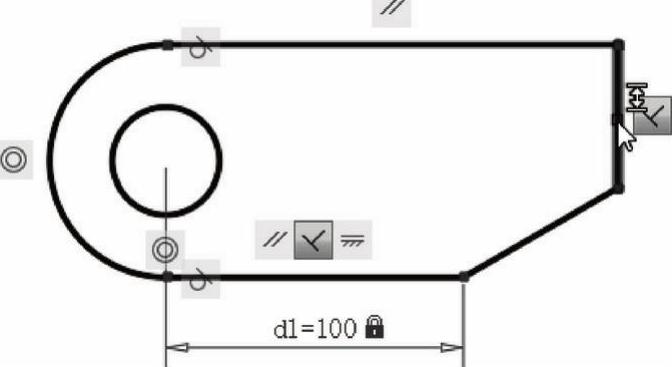

图12-25 选择直线对象

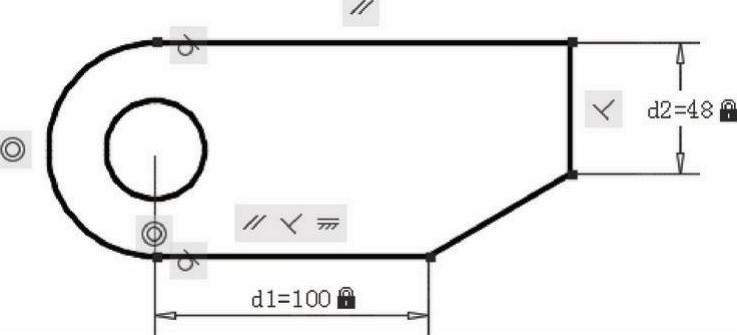

图12-26 完成该竖直标注约束

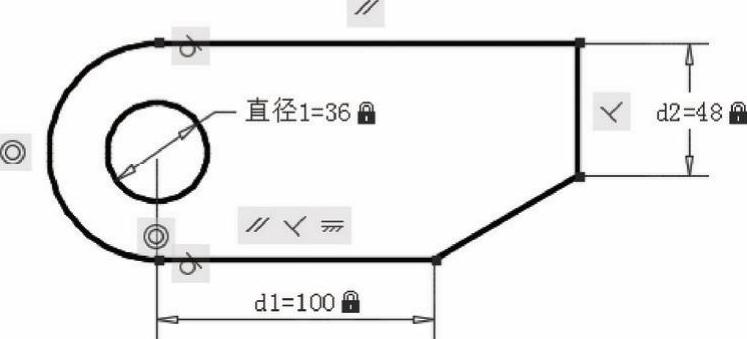

创建直径标注约束。单击“直径标注约束”按钮 978-7-111-54477-7-Chapter12-50.jpg ,选择圆并指定尺寸线位置接受默认的表达式(值)后按〈Enter〉键,从而完成图12-27所示的直径标注约束。

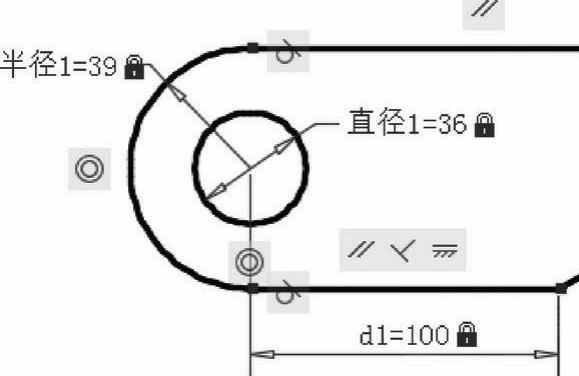

创建半径标注约束。单击“半径标注约束”按钮 978-7-111-54477-7-Chapter12-51.jpg ,选择圆弧并指定尺寸线位置,输入值或指定表达式(半径1=39),然后按〈Enter〉键,完成图12-28所示的半径标注约束。


图12-27 直径标注约束


图12-28 指定半径标注约束

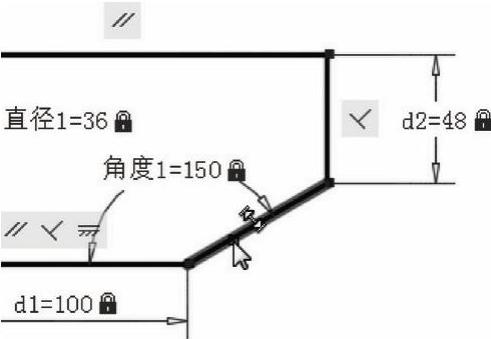

创建角度标注约束。单击“角度标注约束”按钮 978-7-111-54477-7-Chapter12-54.jpg ,分别选择两条直线并指定尺寸线位置,直接按〈Enter〉键接受默认的标注表达式(值),从而完成图12-29所示的角度标注约束。

创建参照形式的对齐标注约束。单击“对齐标注约束”按钮 978-7-111-54477-7-Chapter12-55.jpg ,在“指定第一个约束点或[对象(O)/点和直线(P)/两条直线(2L)]<对象>:”提示下输入“O”并按〈Enter〉键以确认选择“对象”选项,选择图12-30所示的直线对象,接着指定尺寸线位置,按Enter〉键接受默认的标注表达式(值),系统弹出图12-31所示的“标注约束”对话框以处理应用标注约束会过约束几何图形的情况,从中单击选择“创建参照标注”,结果如图12-32所示(即生成参照对齐标注)。

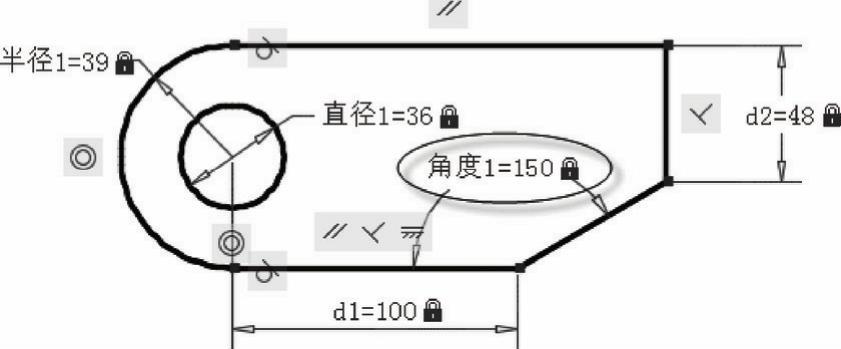

图12-29 创建角度标注约束


图12-30 选择要标注的对象

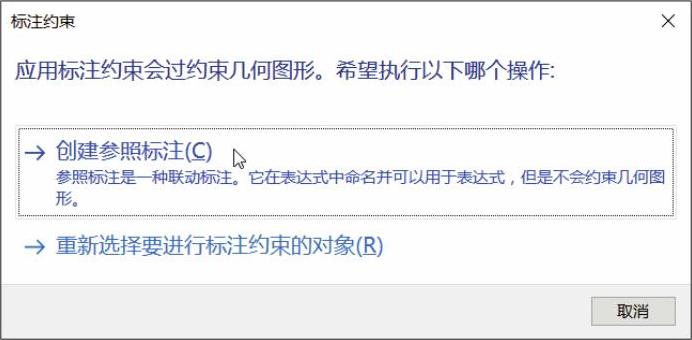

图12-31 “标注约束”对话框

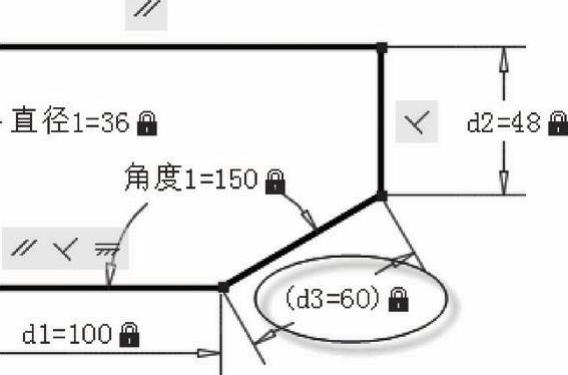

图12-32 建立参照参数

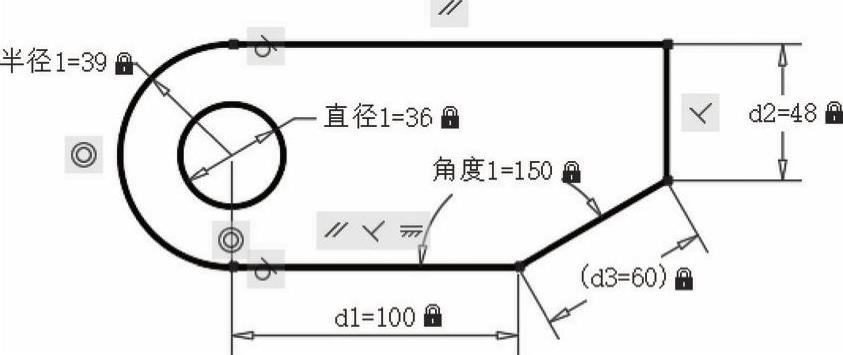

至此,本例建立的全部标注约束如图12-33所示


图12-33 完成效果
