在AutoCAD 2017中，几何约束的类型包括重合、垂直、平行、相切、水平、竖直、共线、同心、平滑、对称、相等和固定，表12-3。创建几何约束关系的典型步骤很简单，即在功能区“参数化”选项卡的“几何”面板中单击所需的约束按钮图标，接着按照提示选择相应的有效对象或参照即可。

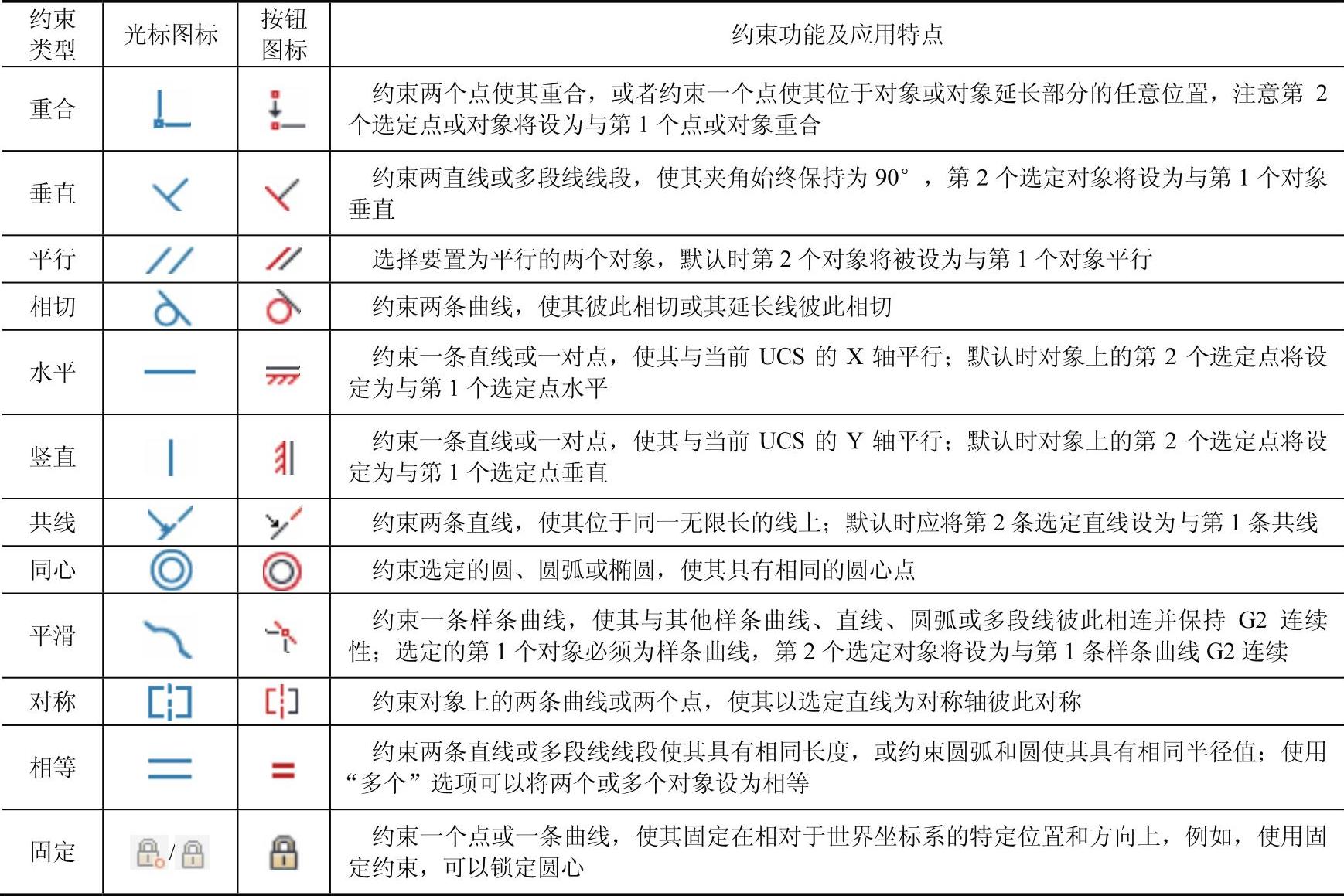

表12-3 几何约束命令的应用内容

下面介绍一个应用几何约束的简单范例。

新建一个图形文件，切换至“草图与注释”工作空间，从功能区“默认”选项卡的“绘图”面板中单击“圆心、半径”按钮 ，接着根据命令行的提示进行以下操作来绘制一个圆。

命令:_circle

指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:0,0↙

指定圆的半径或[直径(D)]:50↙

继续单击“圆心、半径”按钮 ，根据命令行提示进行以下操作来绘制另一个圆。

命令:_circle

指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:200,0↙

指定圆的半径或[直径(D)]＜50.0000＞:85↙

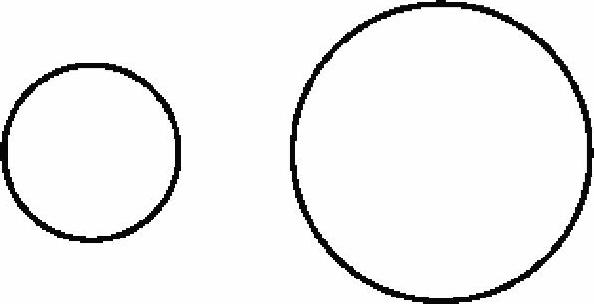

绘制的两个圆如图12-3所示。

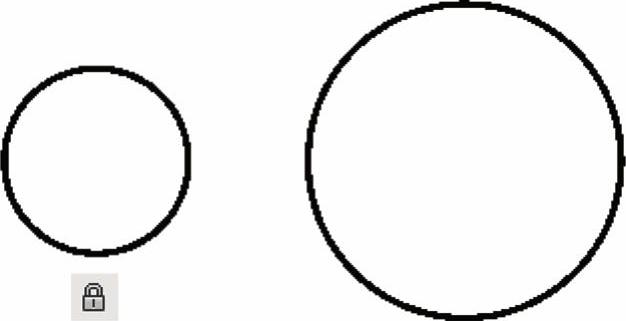

为左边的第一个圆对象创建固定约束。在功能区中切换至“参数化”选项卡，从“几何”面板中单击“固定”按钮 ，接着在“选择点或[对象(O)]＜对象＞:”提示下按Enter〉键以选择默认的“对象”选项，然后在图形窗口中单击左边第一个圆，从而为所选的该圆对象建立一个固定约束，注意其固定约束的显示标识，如图12-4所示。

图12-3 绘制的两个圆(www.daowen.com)

图12-4 为第一个圆对象建立固定约束

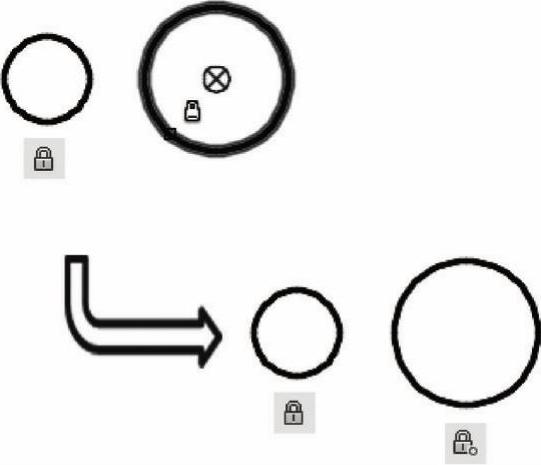

为右边的圆心建立固定约束。在“几何”面板中单击“固定”按钮，接着在图形窗口中单击右边的圆以捕捉到其圆心，从而建立一个固定约束来锁定该圆的圆心位置，如图12-5所示，注意此固定标记的显示与第一个固定标记的显示是有区别的。

使用“CIRCLE”命令在预定大概区域创建一个适当大小的圆（暂时不要求精确设定其半径大小），如图12-6所示。

图12-5 使用约束锁定第2个圆的圆心

图12-6 为两个圆建立相切约束

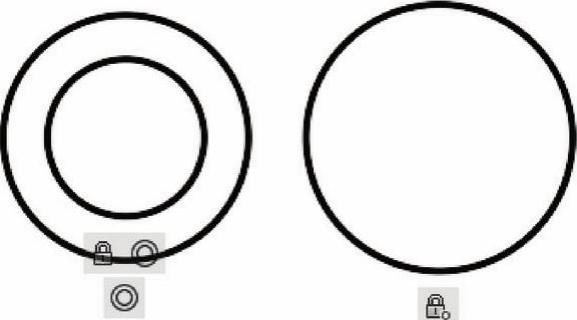

在功能区“参数化”选项卡的“几何”面板中单击“同心”按钮 ，分别选择左边要同心的两个圆，使它们之间建立同心约束，如图12-7所示。

在功能区“参数化”选项卡的“几何”面板中单击“相切”按钮 ，选择最右边的圆，接着再选择最后所绘制的那个圆，以获得图12-8所示的相切约束效果，后选择的那个圆作调整以相切于先选择的右圆。

图12-7 建立同心约束

图12-8 建立相切约束
