AutoCAD2017打印术语和概念简明指南

时间:2023-10-23 理论教育 版权反馈
【摘要】:用户需要了解与打印有关的术语和概念。在每个布局中,可以与不同的页面设置相关联。通常打印样式分两种典型类型,即颜色相关和命名。切记“打印与发布”选项卡控制着与打印和发布相关的选项。

AutoCAD2017打印术语和概念简明指南

用户需要了解与打印有关的术语和概念。有些术语在前面已经出现过,在这里注意加深理解。

1.布局

布局代表图样,其通常包括图形边框、标题栏、显示模型空间的视图的一个或多个布局视口、常规注释、标签、标注、表格和明细表等。

通常,在“模型”选项卡的模型空间中创建图形对象,完成图形后,用户可以切换到布局选项卡或新建布局选项卡以创建要打印的布局。如果是首次单击布局选项卡,那么页面上只显示单一视口,其中的虚线表示图纸中当前配置的图纸尺寸和绘图仪的可打印区域。用户可以根据需要创建任意多个布局。布局的页面设置包括打印设备设置和其他影响输出的外观和格式设置。

2.绘图仪器管理器

绘图仪器管理器是一个窗口,在该窗口中列出了用户安装的所有非系统打印机的绘图仪配置(PC3)文件。绘图仪配置设置指定端口信息、光栅图形和矢量图形的质量、图纸尺寸以及取决于绘图仪类型的自定义特性。绘图仪管理器提供了一个实用的“添加绘图仪”向导,使用该向导可以很轻松地创建新绘图仪配置。

如果希望使用的默认打印特性不同于Windows所使用的打印特性,也可以为Windows系统打印机创建绘图仪配置文件。

3.页面设置

页面设置是打印设备和其他影响最终输出的外观和格式的设置的集合。在创建布局时,需要指定绘图仪和相关设置(例如图纸页面尺寸和方向等),这些设置都将作为页面设置保存在图形中。在每个布局中,可以与不同的页面设置相关联。

使用“页面设置管理器”,用户可以很方便地控制布局和模型空间中的页面设置。

用户如果在创建布局时未在“页面设置”对话框中指定所有设置,那么可以在打印之前再设置页面,或者在打印时替换页面设置。

4.打印样式

打印样式是一种可选方法,它用于控制每个对象或图层的打印方式。打印对象的外观受打印样式的影响。打印样式表收集了多组打印样式,并将它们保存到文件,以便以后打印时应用;而打印样式管理器是包含所有可用打印样式表以及“添加打印样式”向导的文件夹。

通常打印样式分两种典型类型,即颜色相关和命名。(www.daowen.com)

对于颜色相关打印样式表(其打印样式表文件的扩展名为.ctb),系统用对象的颜色来确定打印特征(例如线宽),注意不能直接为对象指定颜色相关打印样式。相反,要控制对象的打印颜色,必须更改对象的颜色。例如,图形中所有被指定为黄色的对象均以相同的方式打印。

对于命名打印样式表(其打印样式表文件的扩展名为.stb),其使用直接指定给对象和图层的打印样式。使用这些打印样式表可以使图形中的每个对象以不同颜色打印,与对象本身的颜色无关。

一个图形只能使用一种类型的打印样式表。用户可以在两种打印样式表之间转换。当然,用户也可以在设置了图形的打印样式表类型之后,修改所设置的类型。

5.打印戳记

打印戳记是添加到打印中的一行文字。要为打印指定打印戳记信息,可以在当前命令行的“输入命令”提示下输入“PLOTSTAMP”并按〈Enter〉键,打开图11-11所示的“打印戳记”对话框。利用该对话框可以将定制的打印戳记信息(包括图形名、布局名称、日期和时间、设备名、图形尺寸和打印比例等)添加到任意设备的图形中。用户可以选择将打印戳记信息记录到日志文件中而不打印它,或既记录又打印。在“打印戳记”对话框中单击“添加/编辑”按钮,可以添加、编辑或删除用户定义的字段;单击“高级”按钮,则打开图11-12所示的“高级选项”对话框,从中设置打印戳记的位置和偏移、文字特性、单位以及指定是否创建日志文件及其位置。

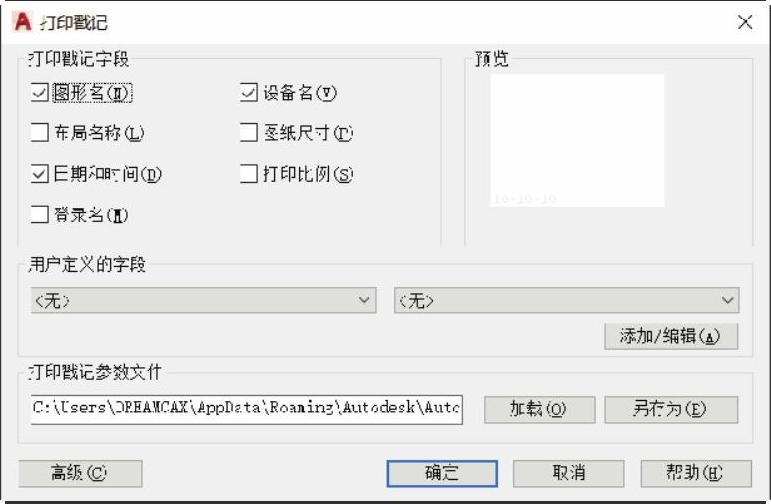

图11-11 “打印戳记”对话框

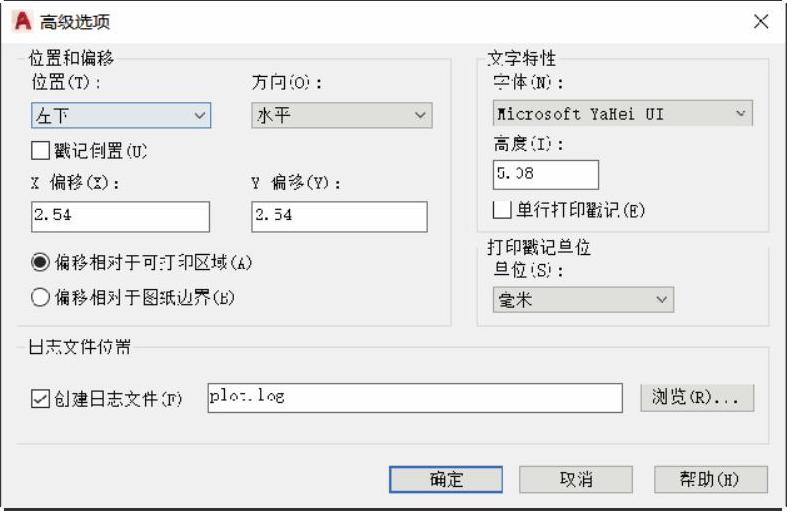

图11-12 “高级选项”对话框

用户也可以单击“应用程序”按钮 978-7-111-54477-7-Chapter11-18.jpg ,接着从打开的应用程序菜单中单击“选项”按钮,打开“选项”对话框,切换至图11-13所示的“打印与发布”选项卡,从中单击“打印戳记设置”按钮,弹出“打印戳记”对话框,从而进行打印戳记的相关设置。切记“打印与发布”选项卡控制着与打印和发布相关的选项。

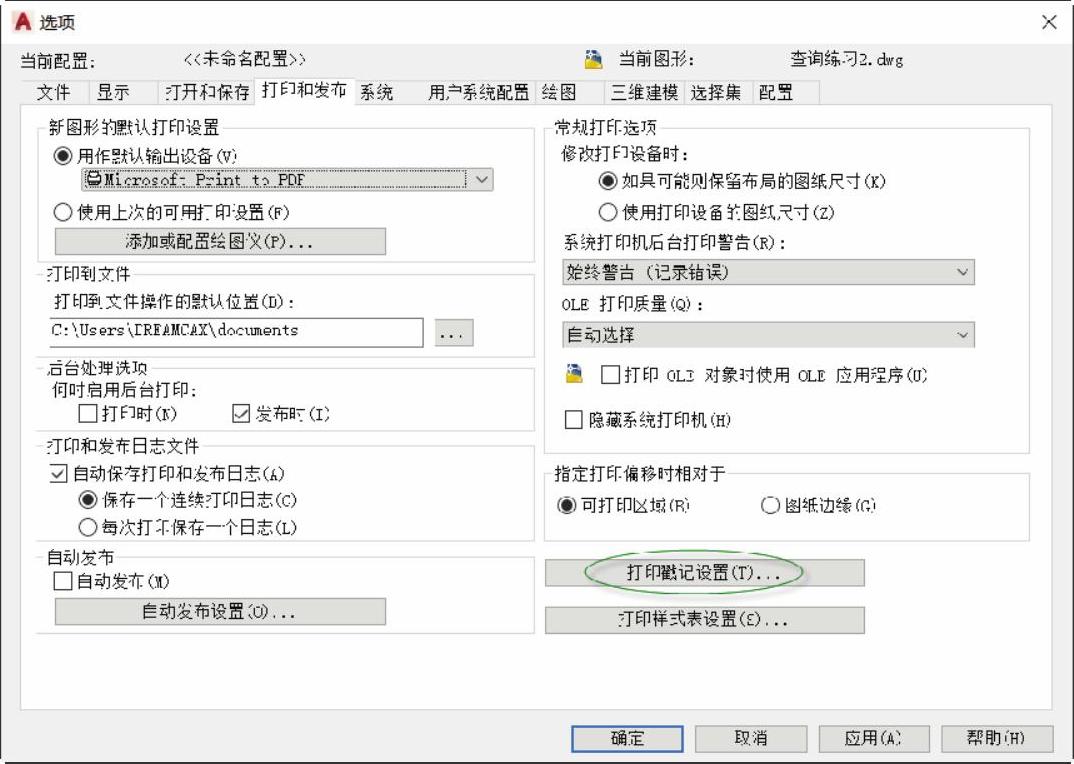

图11-13 “选项”对话框的“打印和发布”选项卡
