AutoCAD2017教程:绘制等轴测圆

时间:2023-10-23 理论教育 版权反馈
【摘要】:在等轴测平面上绘图时,使用椭圆表示从某一倾斜角度查看的圆,该椭圆是使用“ELLIPSE”命令的“等轴测圆”选项来创建的。要绘制等轴测圆,则在启用等轴测捕捉时,从功能区“默认”选项卡的“绘图”面板中的单击“椭圆:轴、端点”按钮 ,或者在命令行中输入“ELLIPSE”并按〈Enter〉键,接着在“指定椭圆轴的端点或[圆弧/中心点/等轴测圆]:”提示下选择“等轴测圆”选项,然后分别指定等轴测圆的圆心和等轴测圆的半径或直径即可。

AutoCAD2017教程:绘制等轴测圆

在等轴测平面上绘图时,使用椭圆表示从某一倾斜角度查看的圆,该椭圆是使用“ELLIPSE”命令的“等轴测圆”选项来创建的。需要用户注意的是,仅当捕捉模式的“捕捉类型”选项设定为“等轴测捕捉”时,“等轴测圆”选项才可用。

要绘制等轴测圆,则在启用等轴测捕捉时,从功能区“默认”选项卡的“绘图”面板中的单击“椭圆:轴、端点”按钮 978-7-111-54477-7-Chapter10-12.jpg ,或者在命令行中输入“ELLIPSE”并按〈Enter〉键,接着在“指定椭圆轴的端点或[圆弧(A)/中心点(C)/等轴测圆(I)]:”提示下选择“等轴测圆”选项,然后分别指定等轴测圆的圆心和等轴测圆的半径或直径即可。

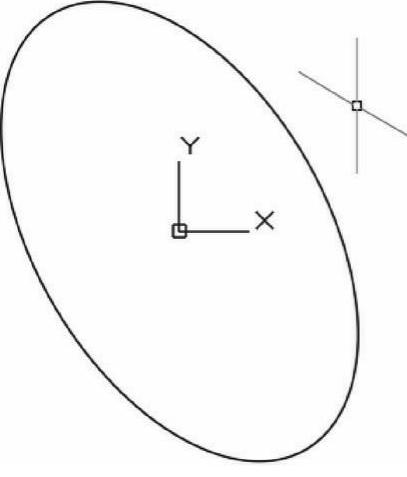

图10-7 在左平面上绘制等轴测圆

例如,在左平面上绘制图10-7所示的一个等轴测圆其绘制过程如下。

命令:_ellipse //单击“椭圆:轴、端点”按钮 978-7-111-54477-7-Chapter10-14.jpg(www.daowen.com)

指定椭圆轴的端点或[圆弧(A)/中心点(C)/等轴测圆(I)]:I↙

//选择“等轴测圆”选项

指定等轴测圆的圆心:0,0↙//输入等轴测圆的圆心位置为(0,0)

指定等轴测圆的半径或[直径(D)]:65↙//输入等轴测圆的半径为65

如果要在某等轴测平面上表示同心圆,则使用“ELLIPSE”命令绘制一个等轴测圆后,再使用此命令绘制一个中心相同的等轴测圆,但是不能使用偏移命令偏移原来的椭圆,因为虽然偏移产生的是椭圆形的样条曲线,但却不能表示所期望的缩放距离。
