AutoCAD2017:设置等轴测捕捉

在AutoCAD 2017中,在绘制等轴测图之前需要将捕捉类型设定为“等轴测捕捉”,其方法如下。

在AutoCAD 2017中创建一个新图形文件,切换到“草图与注释”工作空间。在状态栏中右击“捕捉模式”按钮 978-7-111-54477-7-Chapter10-1.jpg 或单击“捕捉模式”按钮 978-7-111-54477-7-Chapter10-2.jpg 旁的下三角按钮 978-7-111-54477-7-Chapter10-3.jpg ,如图10-1所示,接着从弹出的快捷菜单中选择“捕捉设置”命令,弹出“草图设置”对话框并自动切换至“捕捉和栅格”选项卡

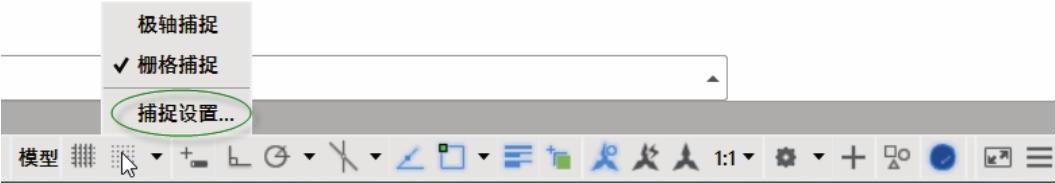

图10-1 开始“捕捉模式”设置

在“草图设置”对话框的“捕捉和栅格”选项卡,可以根据设计情况决定是否勾选“启用捕捉”复选框和“启用栅格”复选框,并修改捕捉间距和栅格间距。要绘制等轴测图,则需要在“捕捉类型”选项组中选择“等轴测捕捉”单选按钮,如图10-2所示。

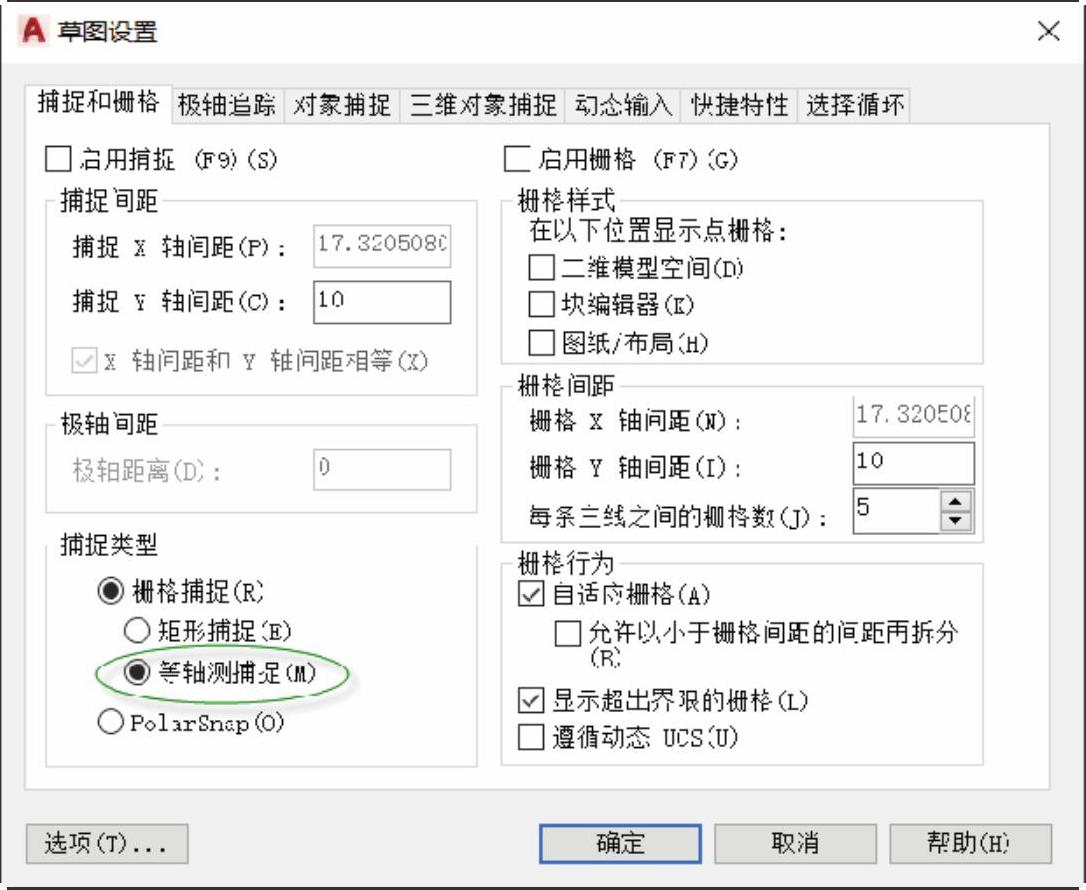

图10-2 设置捕捉类型为“等轴测捕捉”

在“草图设置”对话框中单击“确定”按钮,则AutoCAD开启了“等轴测捕捉”捕捉类型,此时光标在图形窗口中的显示图标如图10-3所示。


图10-3 启用“等轴测捕捉”时的光标图标

接下去便可以开始绘制等轴测图了。在绘制等轴测图的过程中,用户可根据操作情况和设计要求来决定是否启用捕捉模式、栅格模式、对象捕捉模式和对象捕捉追踪模式等,事实上很多场合下需要频繁地在状态栏上临时启用某种模式,或者临时关闭某种模式。这些模式的使用原则是“按需启用,灵活使用”,而并不是模式启用越多越好。
