块库是存储在单个图形文件中的块定义的集合。也就是说,在同一图形文件中创建若干个块,以集中组织一组相关的块定义,该图形文件可被形象地称为“块库”或“符号库”。可以将块库中的指定块定义单独插入任何图形中。除了使用方法之外,块库图形与其他图形文件没有区别。
单击“创建块”按钮 其相应的英文命令名为“BLOCK”)来定义块库图形中的每,接着选择要分解的块,然后按〈Enter〉键即可。个块定义时,可以指定简短的块说明,该说明可以在设计中心进行查看。使用设计中心可以逐个查看块定义,可以将其从块库图形(或现有的任何图形)复制到当前图形中。设计中心不会使用来自其他图形的块定义覆盖图形中的现有块定义。有关设计中心的详细知识,读者可以借助帮助文件或其他资料自行研习。
用户除了可以自己建立块库之外,也可以打开系统自带的符号库(块库)图形文件,在其中绘制图形,必要时创建属性定义,并将绘制的图形(包括属性定义)一起创建成块,然后保存文件,则所创建的块便作为新符号元素添加到符号库中。注意,使用设计中心检索和打开系统自带的符号符(块库)图形文件比较方便。

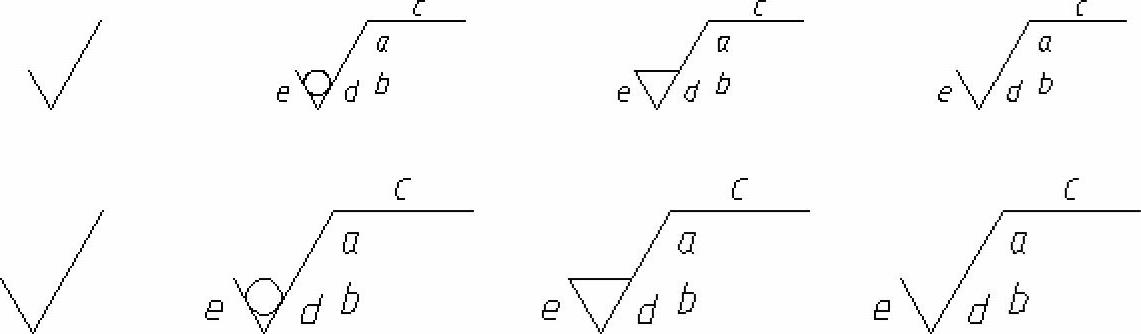

例如,为了便于在机械图样中标注表面结构要求,可以在一个单独的图形文件中按照标准来创建常用的表面结构符号块,包括相关的属性定义,如图9-41所示(第一行的表面结构符号适用于字高为3.5的情形,第二行的表面结构符号适用于字高为5的情形,其中相关字母位置为相应属性定义的插入位置),然后将文件保存为“表面结构要求符号库.dwg”,该图形文件便可以看作是“表面结构要求符号”块库,以后在制图需要时,可以通过设计中心或工具选项板在当前图形中插入相应块来轻松完成零件的相关表面结构要求标注。(www.daowen.com)
图9-41 建立各种表面结构符号块(举例)
