插入块的方法实际上与插入单独图形文件的方法相同，需要分别指定插入点、比例和旋转角度等。插入操作既可以插入图形文件中的块，也可以插入写块

在AutoCAD 2017中插入块的一般操作流程如下。

在功能区“插入”选项卡的“块”面板中单击“插入”按钮 ，或者在功能区“默认”选项卡的“块”面板中单击“插入”按钮 ，打开一个块列表框。

在块列表框中选择要插入的块，则命令窗口的当前命令行出现图9-27所示的提示及提示选项。

图9-27 插入块的提示及提示选项

指定插入点，或者在指定插入点之前先通过“基点”“比例”或“旋转”等这些提示选项来更改某些参数。

对于附带有属性定义的块而言，指定插入点后，将弹出“编辑属性”对话框，利用该对话框编辑属性。

用户也可以按照以下的方法步骤来进行插入块的操作，该方法步骤相对要烦琐一些。

在功能区“插入”选项卡的“块”面板中单击“插入”按钮 ，或者在功能区“默认”选项卡的“块”面板中单击“插入”按钮 ，接着在打开的块列表框中选择“更多选项”命令，弹出图9-28所示的“插入”对话框。

图9-28 “插入”对话框

在“插入”对话框的“名称”下拉列表框中选择要插入块的名称，或者单击“浏览”按钮，利用弹出的对话框选择要插入的写块或图形文件。

分别指定插入点、比例和旋转角度。如果在相应的选项组中勾选“在屏幕上指定”复选框，则需要在关闭对话框后使用定点设备（如鼠标）去指定相应的参数，否则在相应的选项组中输入相应的参数值。

如果在“插入”对话框中勾选“分解”复选框，则将分解块并插入该块的各个部分。注意：勾选“分解”复选框时，只可以指定统一的比例因子。在大多数情况下，取消勾选“分解”复选框。

单击“确定”按钮以完成插入块的操作。对于需要在屏幕上指定的参数而言，还需要根据命令行的提示进行相关的操作即可。对于附带有属性定义的块而言，指定插入点后还可利用弹出的“编辑属性”对话框为插入的块编辑相应的属性。

下面介绍在图框线图形中插入标题栏块的一个典型操作示例。(www.daowen.com)

打开“插入块演练.dwg”文件，该文件中已有的A3图框线图形如图9-29所示。

在功能区“插入”选项卡的“块”面板中单击“插入”按钮 ，打开一个块列表框，如图9-30所示，选择“GB标题栏-ZJ”块。

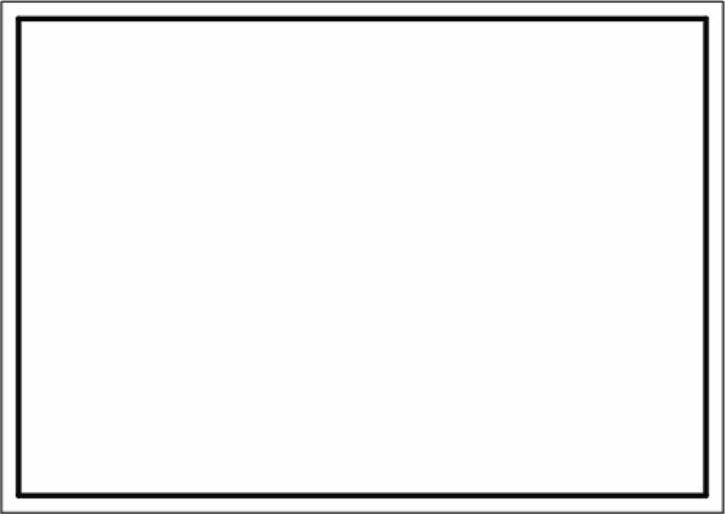

图9-29 已有的A3图框线图形

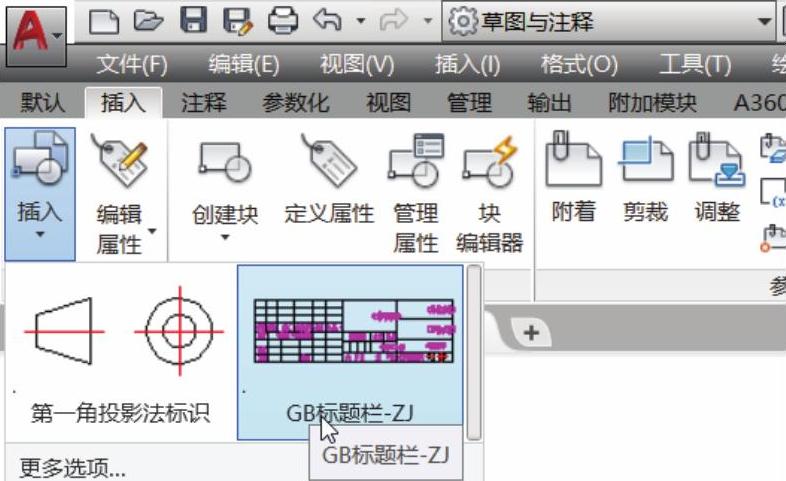

图9-30 在块列表框中选择所需块

在“指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:”提示下选择图9-31所示的端点作为该块的插入基点。

系统弹出“编辑属性”对话框，在“输入设计单位名称”提示信息对应的文本框中输入“设计梦网-博创设计坊”，如图9-32所示。

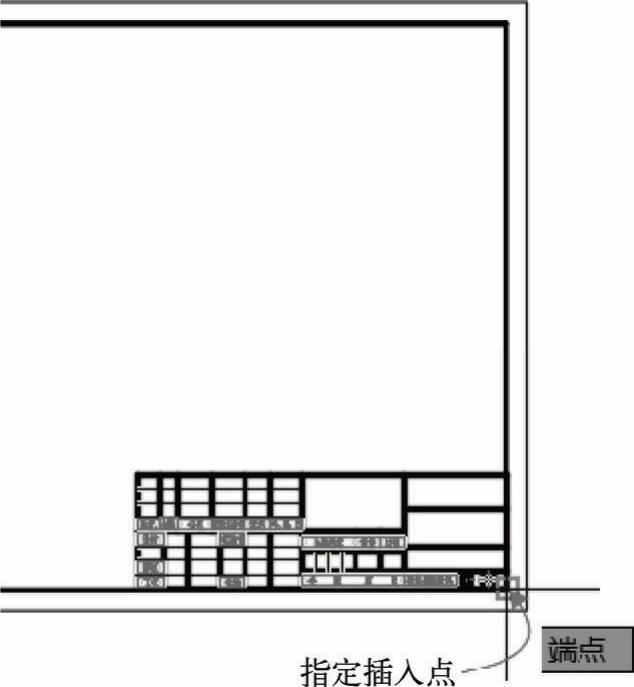

图9-31 指定插入点

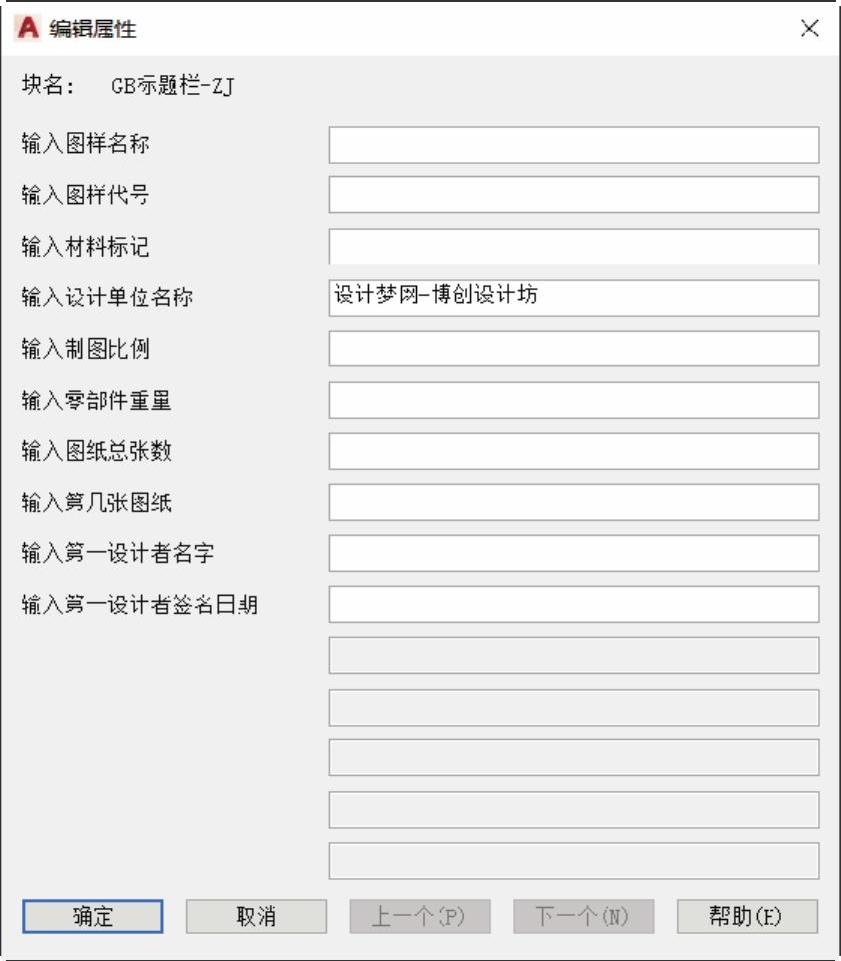

图9-32 编辑属性

在“编辑属性”对话框中单击“确定”按钮，从而完成插入标题栏块操作，其完成效果如图9-33所示。从结果来看，插入标题栏块时，通过弹出的“编辑属性”对话框只填写了一个属性值。

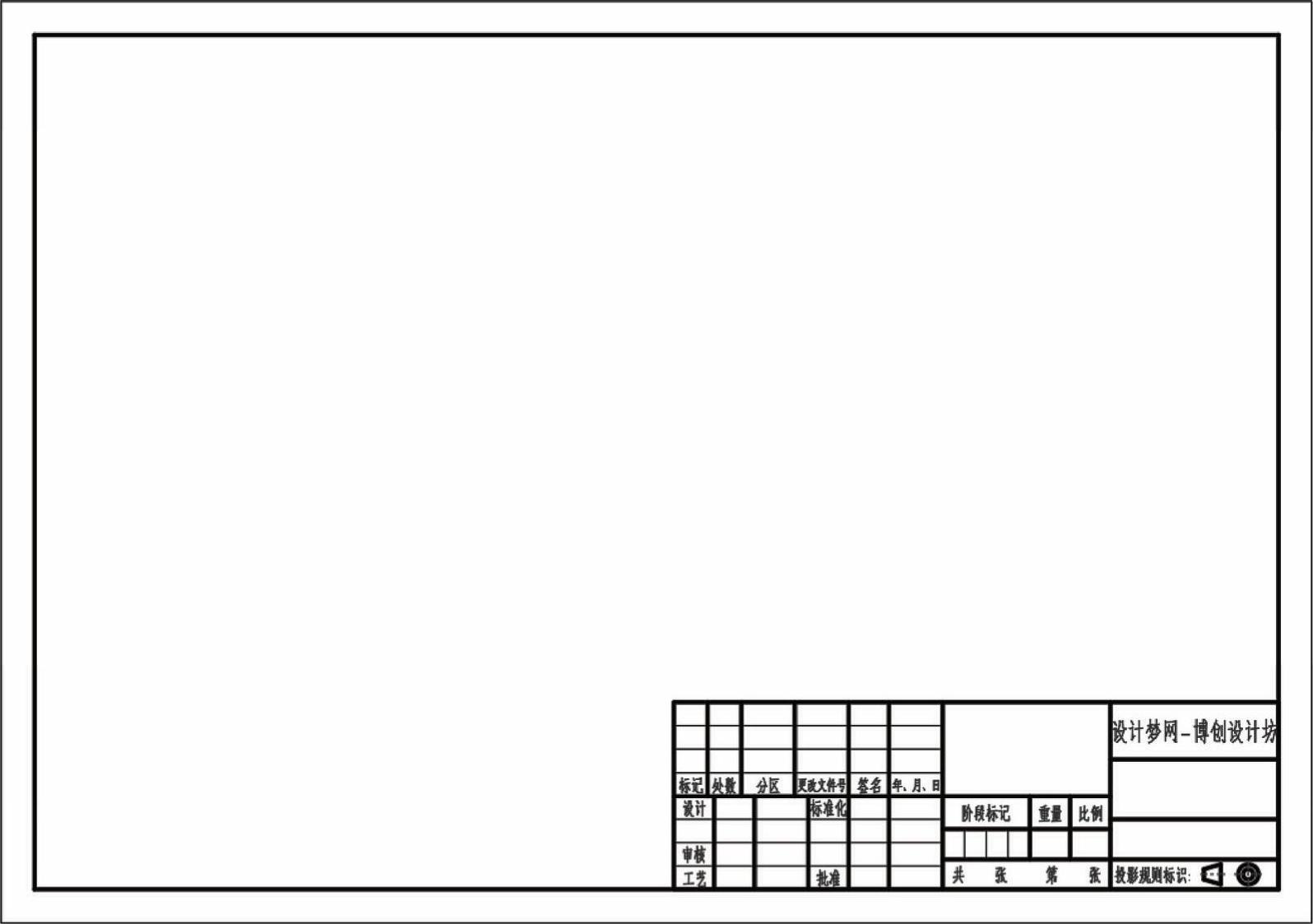

图9-33 插入标题栏块后的效果

用户可以将该完成的A3图框幅面保存为“*.dwt”图形样板文件，这样以后在绘制A3工程图时可以采用该图形样板，而不必重新绘制A3图框幅面（含标题栏）。
