AutoCAD2017完全自学手册:块属性管理器使用技巧

在AutoCAD 2017中,可以使用块属性管理器来修改块定义中的属性,例如可以执行表9-2所示的7种主要操作。

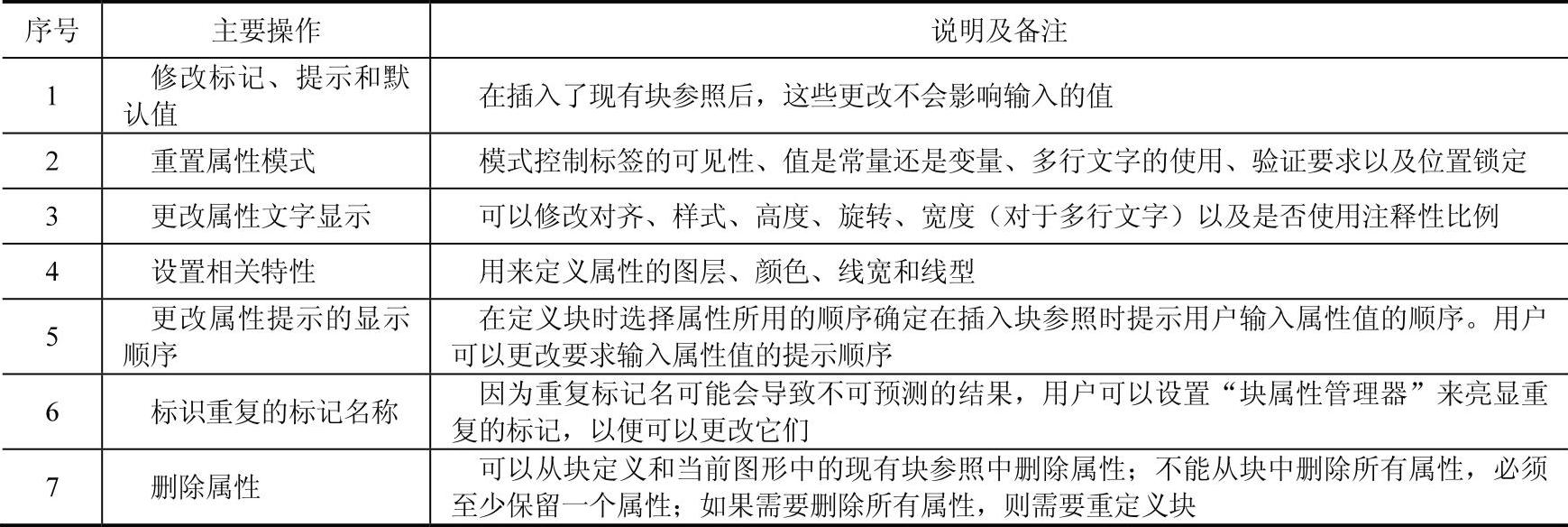

表9-2 使用块属性管理器可执行的7种主要操作


如果固定属性或嵌套属性块受到所做更改的影响,那么可使用“REGEN”命令在绘图区域中更新这些块的显示。

要编辑附着到块定义的属性(包括标记、提示、默认值、模式、文本显示和其他特性),则可以按照以下的方法步骤来进行。

在功能区“插入”选项卡的“块定义”面板中单击“管理属性”按钮 978-7-111-54477-7-Chapter09-50.jpg ,弹出图9-23所示的“块属性管理器”对话框(可以将该对话框简称为块属性管理器)。

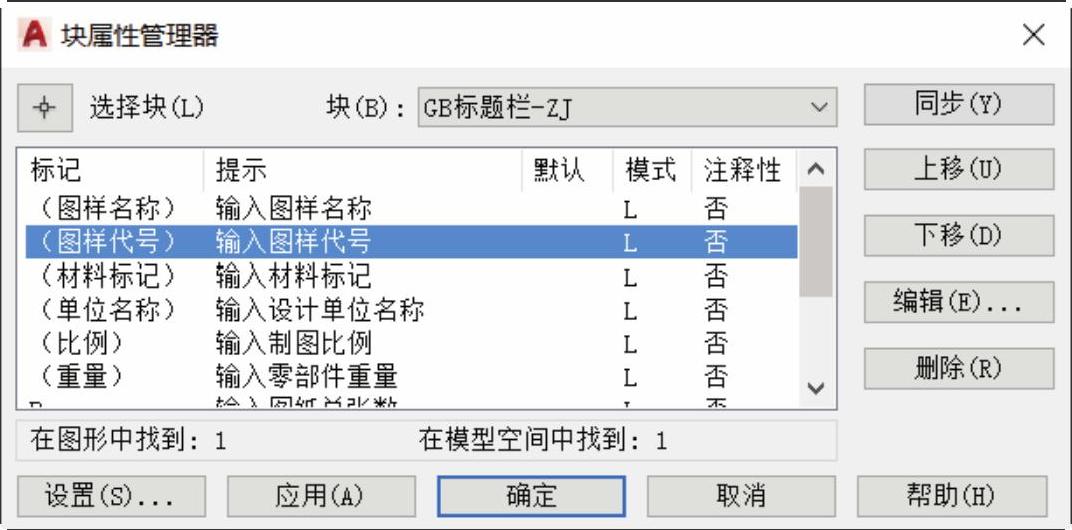

图9-23 “块属性管理器”对话框

在块属性管理器中,从“块”下拉列表框中选择一个块,或者单击“选择块”按钮 978-7-111-54477-7-Chapter09-52.jpg 来在绘图区域中选择所需的一个块。

在属性列表中双击要编辑的属性,或者在属性列表中选择该属性并接着单击“编辑”按钮,弹出“编辑属性”对话框,如图9-24所示。

在“编辑属性”对话框中使用“属性”选项卡、“文字选项”选项卡和“特性”选项卡进行相关的更改操作。其中,在“属性”选项卡中可以修改标记、提示和默认文字,设置模式,如属性是否可见、是否为常量值等;在“文字选项”选项卡中可以修改文字在图形中的显示方式;在“特性”选项卡中可以修改图层、线型、打印样式和颜色特性。(www.daowen.com)

在“编辑属性”对话框中单击“确定”按钮,返回到块属性管理器。

如果要将更改应用到包含此属性的所有块参照,则在块属性管理器中单击“设置”按钮,弹出图9-25所示的“块属性设置”对话框,从中确保勾选“将修改应用到现有参照”复选框,然后单击“确定”按钮,返回块属性管理器。最后在块属性管理器中单击“确定”按钮。

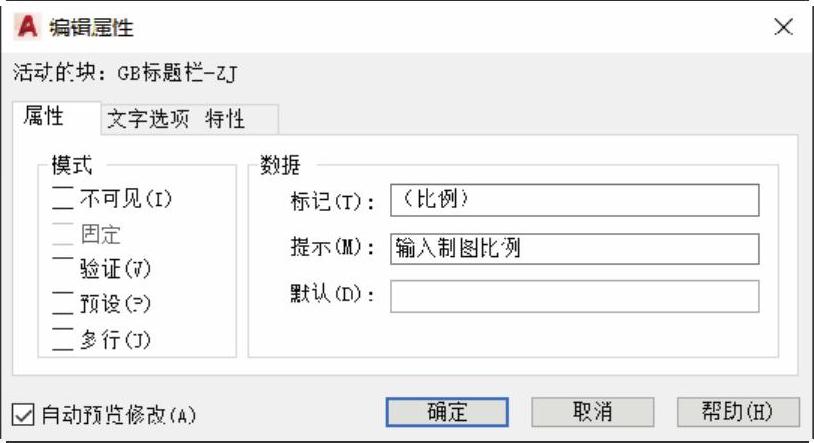

图9-24 “编辑属性”对话框

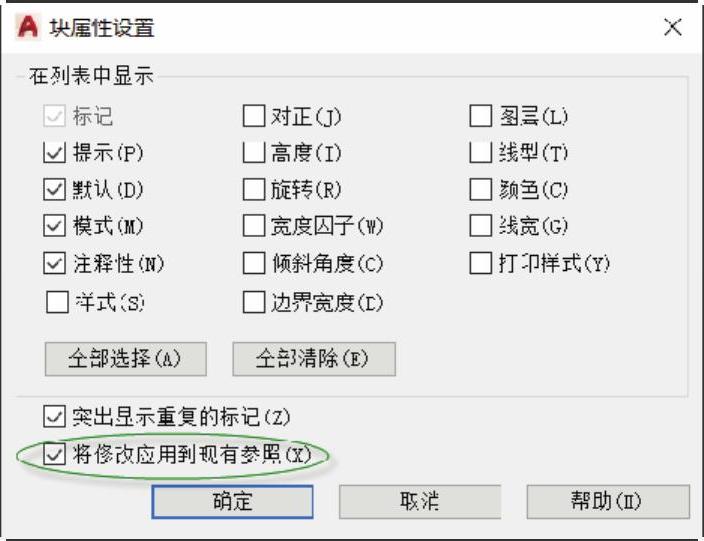

图9-25 “块属性设置”对话框

在“块属性设置”对话框中,可以控制块属性管理器中属性列表的外观。另外,“突出显示重复的标记”复选框用于打开和关闭复制标记强调,若勾选此复选框,则在属性列表中,复制属性标记显示为红。“将修改应用到现有参照”复选框用于指定是否更新正在修改其属性的块的所有现有实例,勾选此复选框时则通过新属性定义更新此块的所有实例,若不勾选此复选框则仅通过新属性定义更新此块的新实例。

在块属性管理器中,“同步”按钮用于更新具有当前定义的属性特性的选定块的全部实例,此操作不会影响每个块中赋给属性的值。“删除”按钮用于从块定义中删除选定的属性。“上移”按钮和“下移”按钮则用于更改选定属性在提示列表中的顺序,但这两个按钮不能用于常量值属性,例如通过块属性管理器的“上移”按钮和“下移”按钮来调整标题栏中相关属性在提示列表中的顺序,即更改在插入带属性的该标题栏块时出现的提示的显示顺序,如图9-26所示。

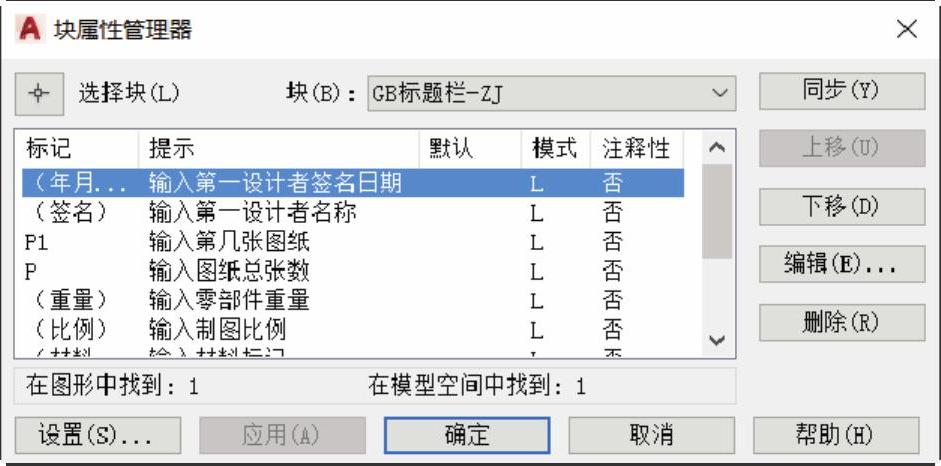

图9-26 在属性定义中更改提示顺序
