创建好一个或多个属性定义后，可以在定义或重定义块的过程中，将所需的属性定义也选择作为要包含到块定义中的对象。对于包含多个属性的块而言，创建块时依次选择属性的顺序将决定着属性提示顺序，即通常属性提示顺序与创建块时选择属性的顺序相同；但是，如果使用“交叉选择（窗交选择）”或“窗口选择”的方式选择属性，那么属性提示顺序与创建属性的顺序相反。用户可以使用块属性管理器来修改插入块参照时提示输入属性信息的次序。

下面介绍创建属性并将其附着到块上的一个典型操作实例。

打开“创建属性并将其附着到块上.dwg”文件，该文件中已经建立好图9-13所示的图形，并确保当前图层为“08层-尺寸注释”层。

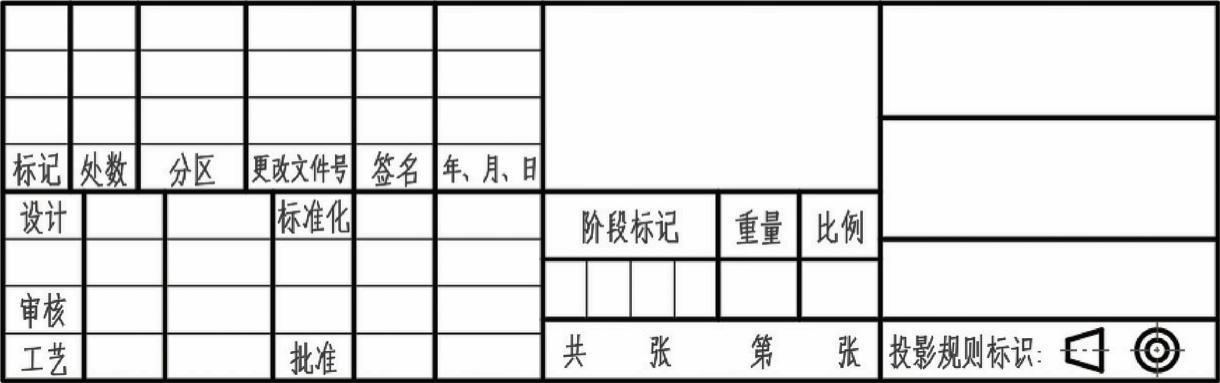

图9-13 已有的图形

在功能区“插入”选项卡的“块定义”面板中单击“定义属性”按钮 ，弹出“属性定义”对话框。在“属性”选项组的“标记”文本框中输入“（单位名称）”，在“提示”文本框中输入“输入设计单位名称”，在“插入点”选项组中确保勾选“在屏幕上指定”复选框，在“文字设置”选项组中设置“对正”选项为“正中”，“文字样式”为“WZ-7”，而在“模式”选项组中只勾选“锁定位置”一个复选框，如图9-14所示，然后单击“确定”按钮，并在图形中指定该属性的插入点，放置第一个属性的效果如图9-15所示。

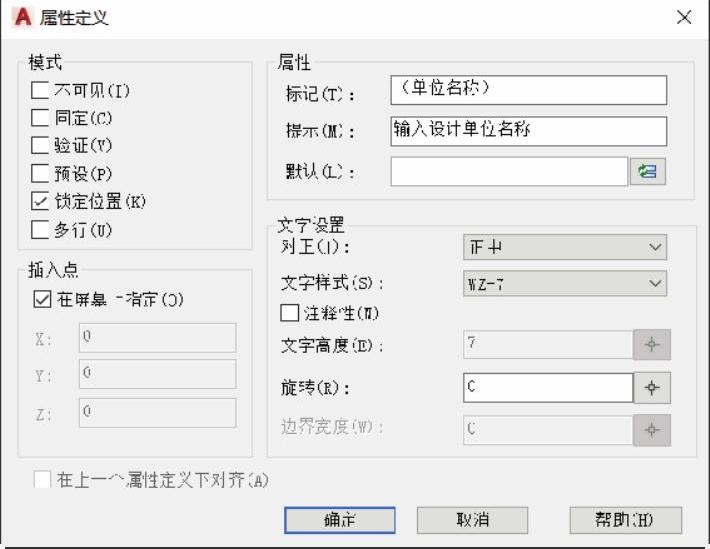

图9-14 “属性定义”对话框

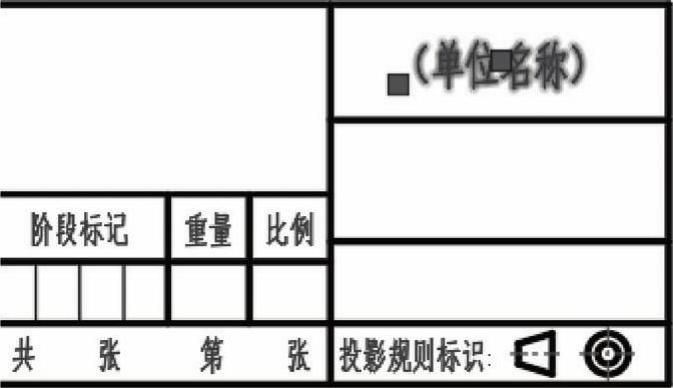

图9-15 创建第一个属性定义

使用和步骤相同的方法，单击“定义属性”按钮 在标题栏图形中创建其他相关的属性定义，相关属性定义的内容（属性标记、属性提示、文字对正形式和文字样式）见表9-1。

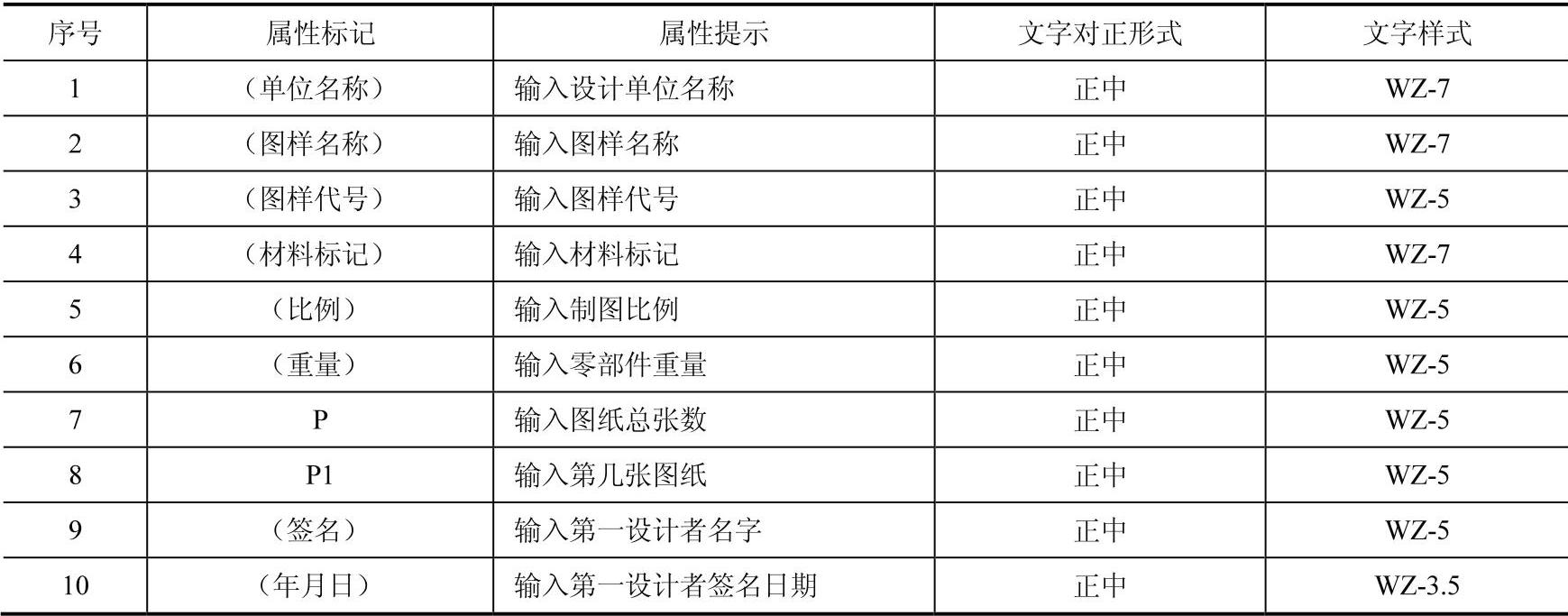

表9-1 在标题栏中创建的属性定义一览表

创建好上述所需的属性后，此时标题栏图形如图9-16所示。

(www.daowen.com)

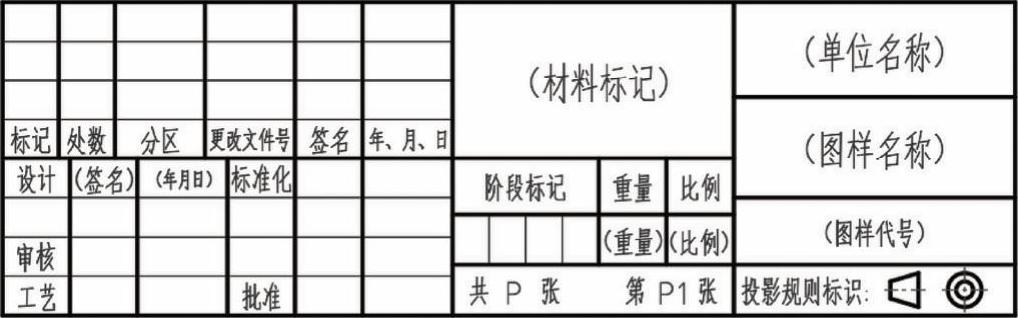

图9-16 定义相关属性后的标题栏图形

在功能区“插入”选项卡的“块定义”面板中单击“创建块”按钮 ，弹出“块定义”对话框。

在“块定义”对话框的“名称”文本框中输入新块名称为“GB标题栏-ZJ”

在“对象”选项组中选择“转换为块”单选按钮，单击“选择对象”按钮 AutoCAD系统临时关闭“块定义”对话框，指定两个合适的角点来选择整个标题栏（当然包括所有属性定义），按〈Enter〉键返回“块定义”对话框。

在“基点”选项组中确保取消勾选“在屏幕上指定”复选框，单击“拾取点”按钮 ，在图形窗口中捕捉单击标题栏的右下角点作为插入基点，如图9-17所示。此时返回到“块定义”对话框。

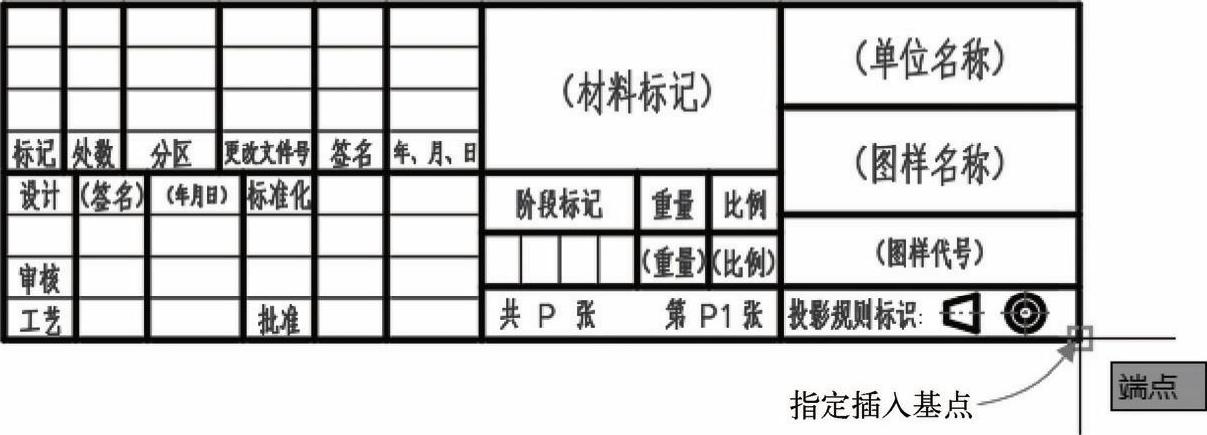

图9-17 指定插入点

在“说明”文本框中输入块定义的说明文本信息，并设置方式选项和块单位等，如图9-18所示。

图9-18 “块定义”对话框

在“块定义”对话框中单击“确定”按钮，系统弹出图9-19所示的“编辑属性”对话框。使用此对话框可以更改块中的属性信息。如果在当前页无法显示全部的属性信息，那么可以单击“下一个”按钮以切换至下一页。

图9-19 “编辑属性”对话框

在“编辑属性”对话框中直接单击“确定”按钮，此时在当前图形窗口中转换为块的标题栏如图9-20所示。

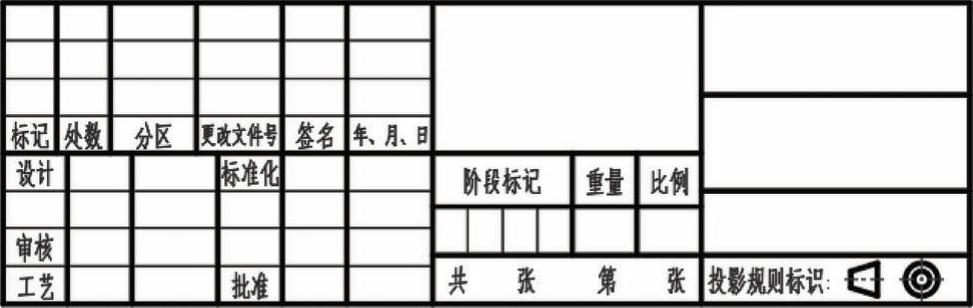

图9-20 转换为块的标题栏
