在AutoCAD中，通常使用“特性”选项板来为选定尺寸设置公差。请看下面的范例

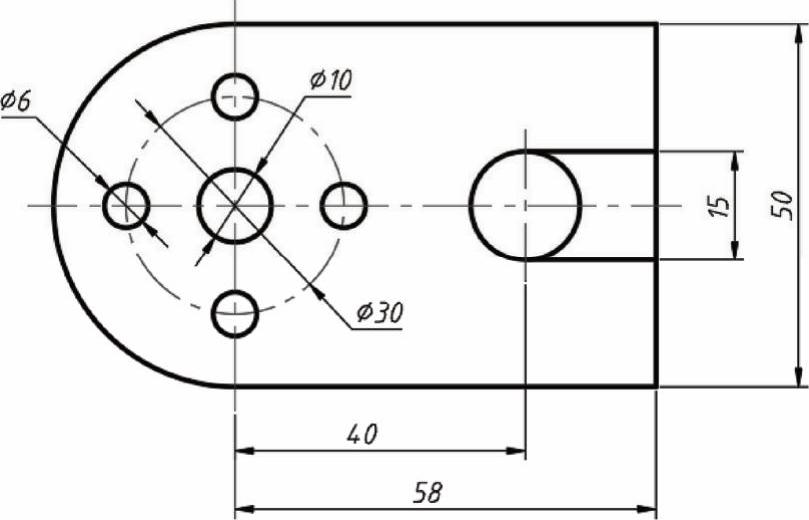

打开“尺寸公差即学即练.dwg”文件，该文件中存在着图8-59所示的图形。

在“快速访问”工具栏中单击“特性”按钮，或者在功能区“视图”选项卡的“选项板”面板中单击“特性”按钮，打开“特性”选项板。

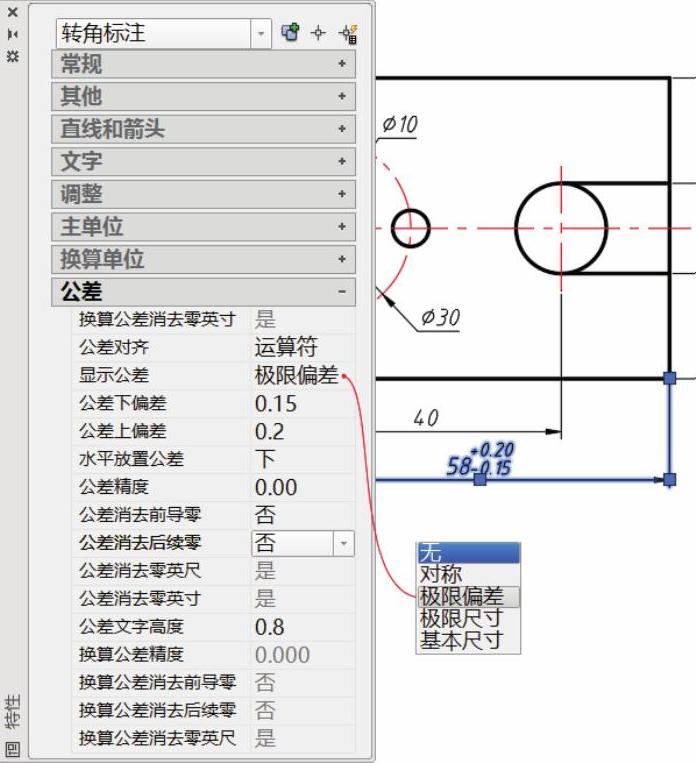

在图形窗口中选择选择数值为58的水平线性尺寸，接着在“特性”选项板中展开“公差”特性区域，从“显示公差”框中选择“极限偏差”，设置“公差上偏差”为“0.2”“公差下偏差”为“0.15”，“公差精度”为“0.00”，在“公差消去前导零”框和“公差消去后续零”框中均选择“否”选项，在“公差文字高度”框中输入“0.8”并按〈Enter〉键确认，如图8-60所示。

将鼠标光标置于图形窗口中，按〈Esc〉键取消选择。

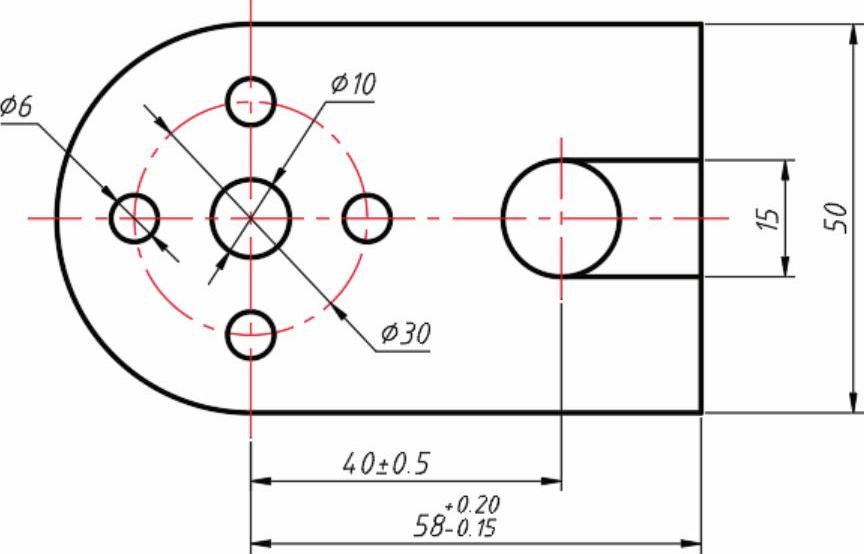

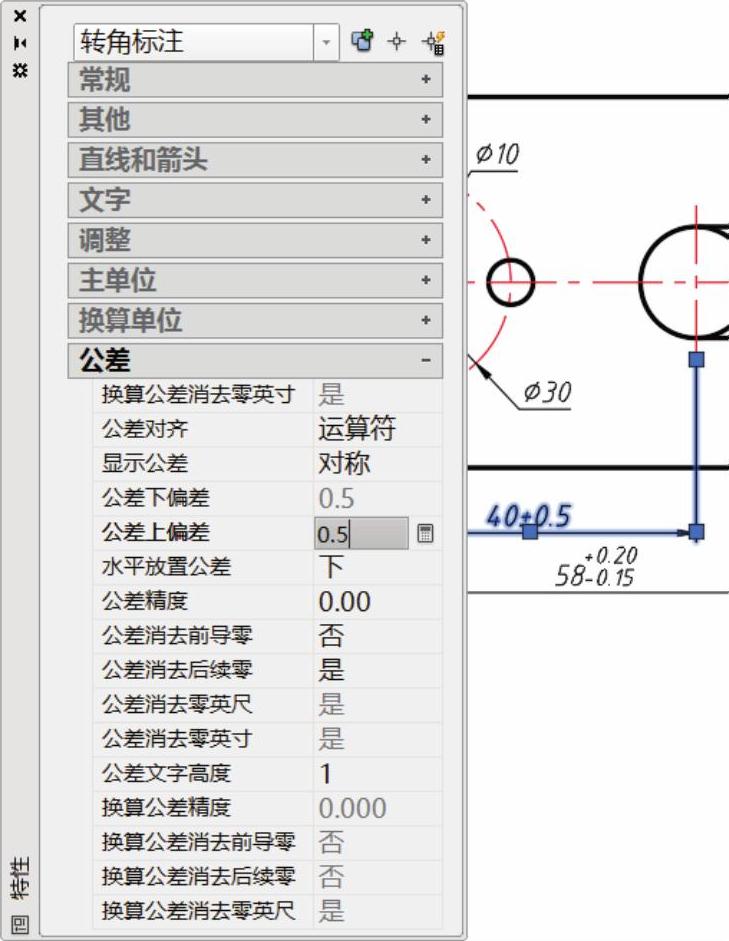

在图形窗口中选择数值为40的水平线性尺寸，接着在“特性”选项板的“公差”特性区域中设置“显示公差”为“对称”，设置“公差上偏差”为“0.5”，如图8-61所示。
