AutoCAD2017多重引线标注的创建指南

时间:2023-10-23 理论教育 版权反馈
【摘要】:设定好所需的当前多重引线样式后,便可以从该指定样式创建多重引线。创建多重引线标注的典型示例如图8-47所示。下面通过实例介绍如何创建多重引线标注。图8-47 创建多重引线标注的典型示例图8-48 原始装配图在功能区的“默认”选项卡中单击“注释”溢出按钮 ,接着从“多重引线样式”下拉列表框中选择“序号标注”,如图8-49所示。

AutoCAD2017多重引线标注的创建指南

设定好所需的当前多重引线样式后,便可以从该指定样式创建多重引线。创建多重引线标注的典型示例如图8-47所示(该图例参考AutoCAD以往版本的官方帮助文件)。注意:多重引线对象包含一条直线或样条曲线,其中一端带有箭头(可定制),另一端带有多行文字对象或块,在某些情况下,有一条短水平线(又称为基线)将文字或块和特征控制框连接到引线上,基线、引线与多行文字对象或块关联,重定位基线时可将内容和引线随之移动。

下面通过实例介绍如何创建多重引线标注。

打开“多重引线标注.dwg”文件,该文件中的原始装配图如图8-48所示。

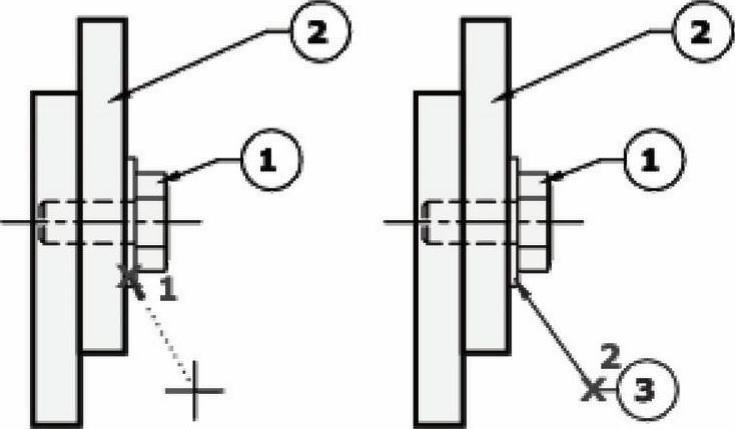

图8-47 创建多重引线标注的典型示例

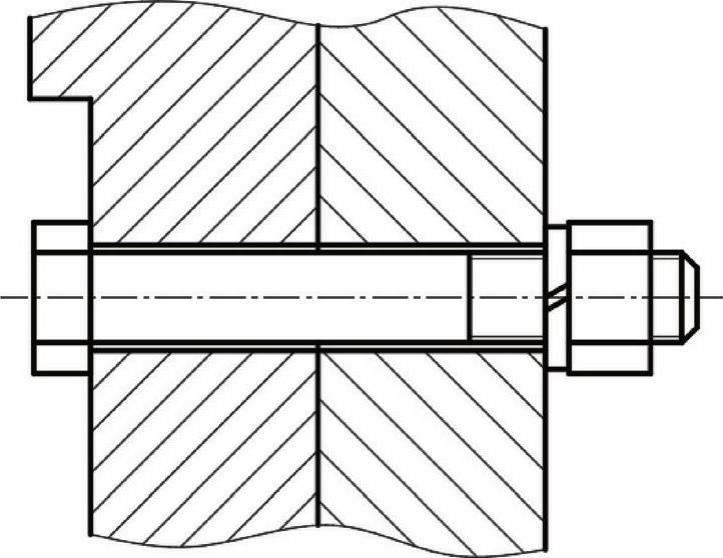

图8-48 原始装配图

在功能区的“默认”选项卡中单击“注释”溢出按钮 978-7-111-54477-7-Chapter08-75.jpg ,接着从“多重引线样式”下拉列表框中选择“序号标注”,如图8-49所示。

在“注释”面板中单击“引线”按钮 978-7-111-54477-7-Chapter08-76.jpg ,指定引线箭头的位置,接着指定引线基线的位置,如图8-50所示。

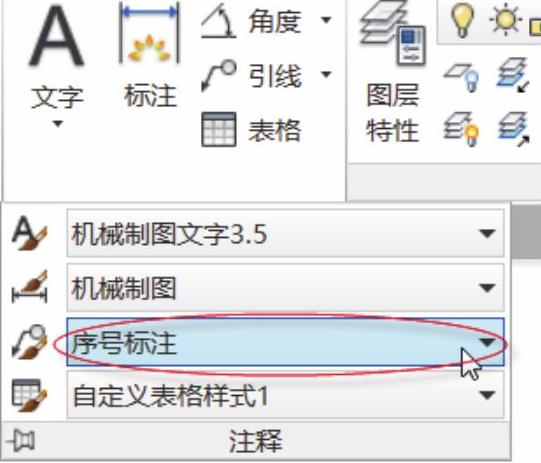

图8-49 设置当前多重引线样式(www.daowen.com)

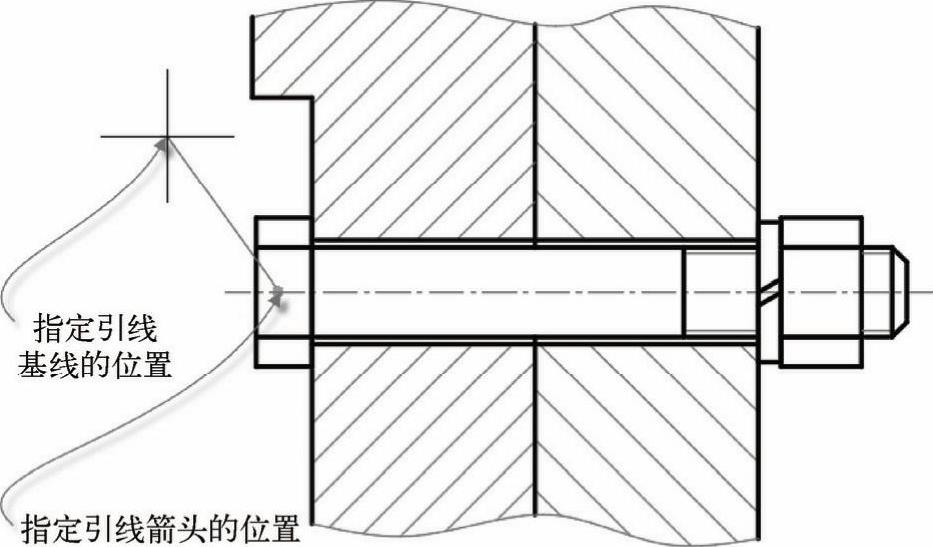

图8-50 指定引线箭头位置和基线位置

功能区出现“文字编辑器上下文选项卡,在输入框中输入序号为“1”,如图8-51所示,单击“关闭文字编辑器”按钮 978-7-111-54477-7-Chapter08-79.jpg ,完成的第一个序号标注如图8-52所示。

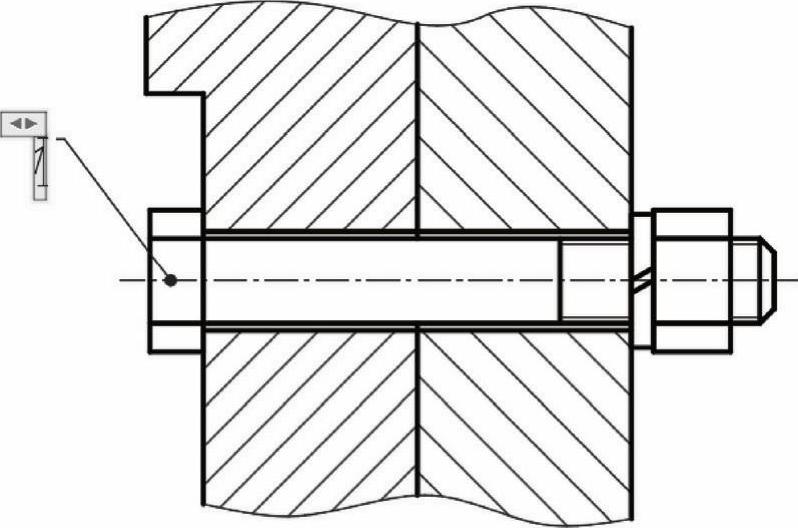

图8-51 输入序号


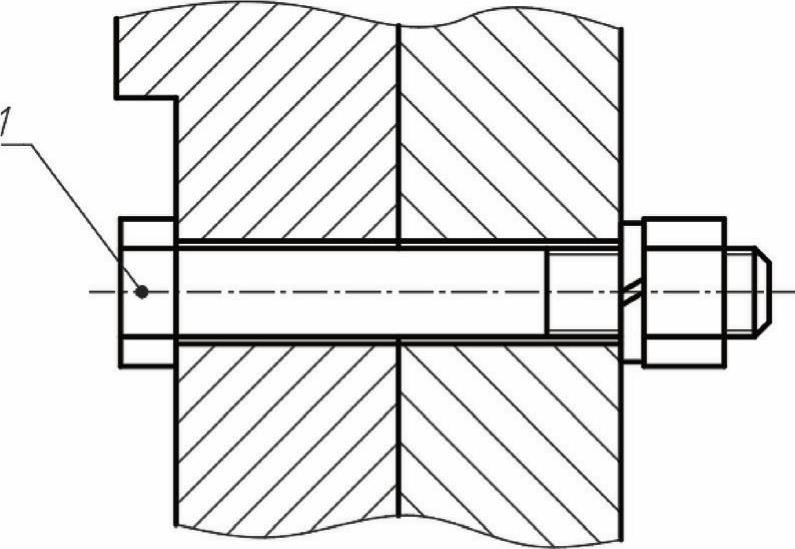

图8-52 完成序号1标注

使用同样的方法标注其他零件序号,结果如图8-53所示。

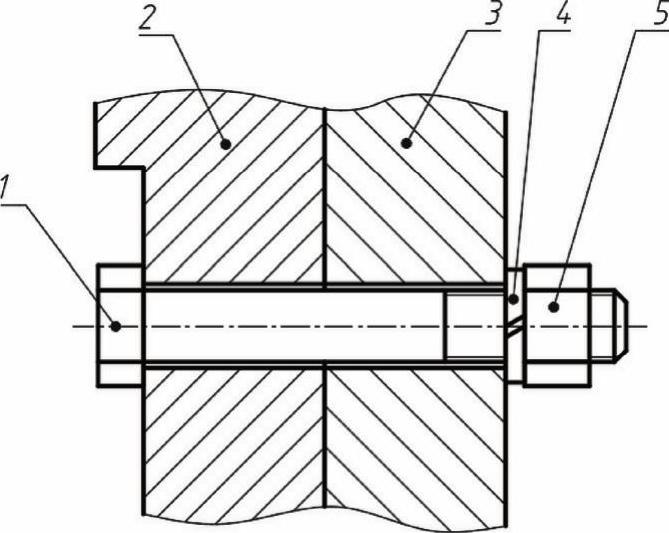

图8-53 标注其他零件序号
