定义多重引线样式的步骤如下。

在功能区的“默认”选项卡中单击“注释”溢出按钮 “多重引线样式”按钮 ，或者在功能区的“注释”选项卡中单击“引线”面板中的“多重引线样式管理器”按钮 ，弹出图8-41所示的“多重引线样式管理器”对话框。

在“多重引线样式管理器”对话框中单击“新建”按钮，弹出“创建新多重引线样式”对话框。在“创建新多重引线样式”对话框中指定新多重引线样式的名称，例如将新样式名称设置为“序号标注”，并注意选择正确的基础样式，如图8-42所示，

在“创建新多重引线样式”对话框中单击“继续”按钮，系统弹出“修改多重引线样式：＜新样式名＞”对话框。

进入“修改多重引线样式：＜新样式名＞”对话框的“引线格式”选项卡，在“常规”选项组中分别指定基线的类型、颜色、线型和线宽，在“箭头”选项组中指定多重引线箭头的符号和尺寸，并在“引线打断”选项组中设定引线打断大小，如图8-43所示。

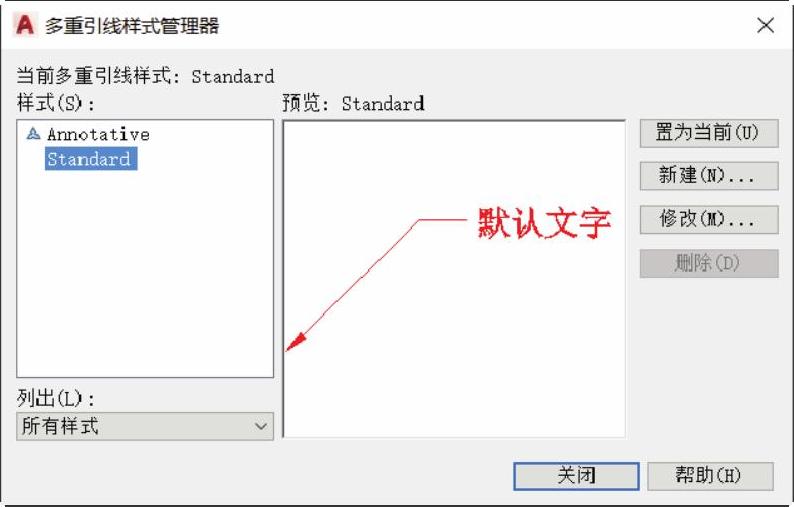

图8-41 “多重引线样式管理器”对话框

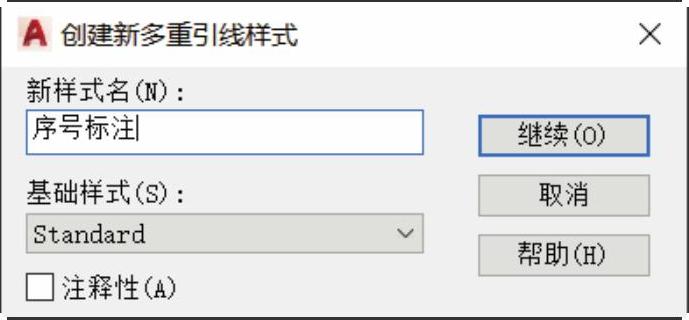

图8-42 “创建新多重引线样式”对话框

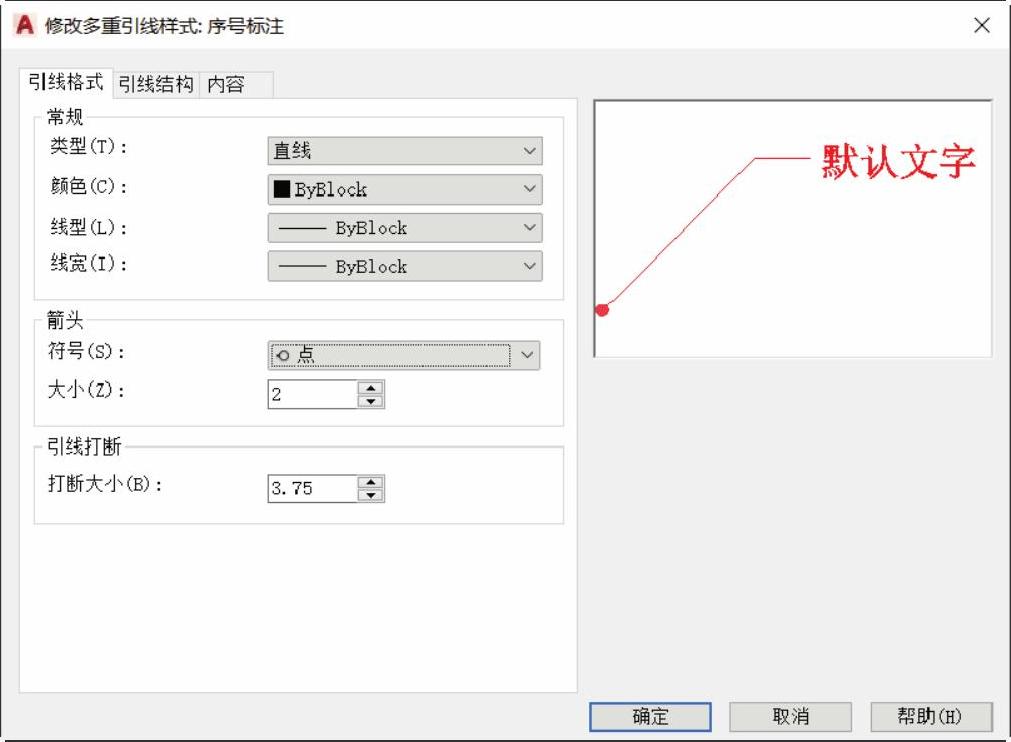

图8-43 “修改多重引线样式”对话框的“引线格式”选项卡(www.daowen.com)

切换至“引线结构”选项卡，设置图8-44所示的引线结构选项及参数，主要包括最大引线点数、第一段角度和第二段角度以及自动包含基线和设置基线距离等。

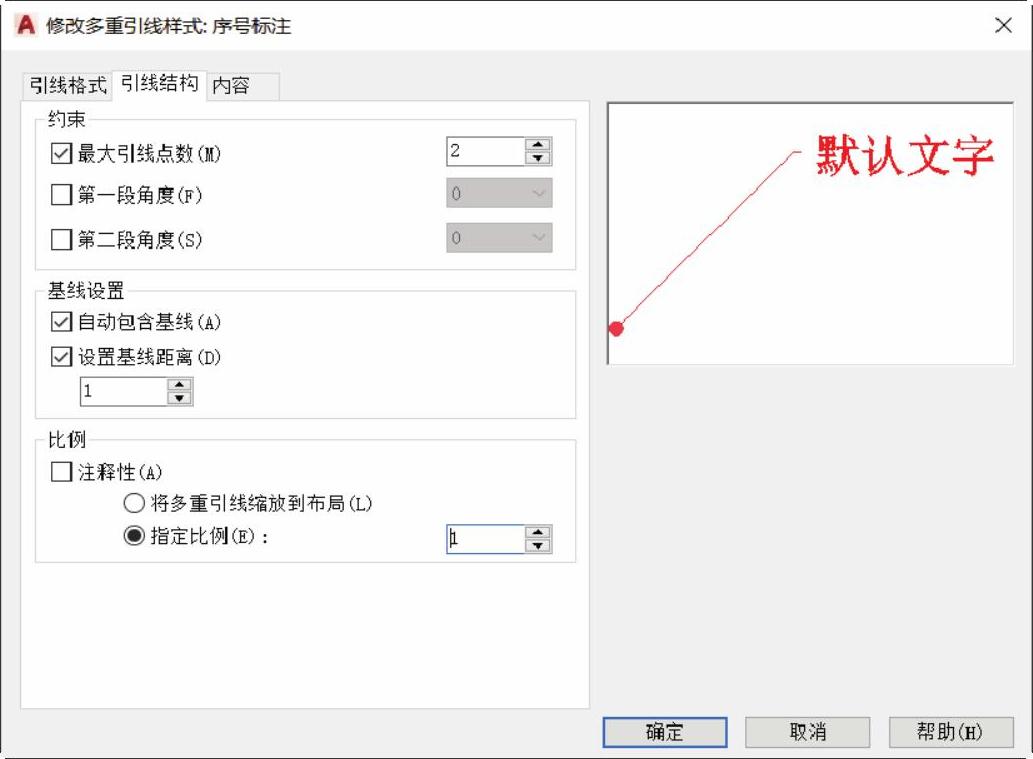

图8-44 设置引线结构

切换至“内容”选项卡，为多重引线指定文字或块。如果多重引线对象包含文字内容，那么需要设置相关的文字选项（默认文字、文字样式、文字角度、文字颜色、文字高度等），定义引线连接方式和基线距离等，如图8-45所示。如果将多重引线类型设置为“块”，那么还需要指定块源、附着方式和块内容的颜色。

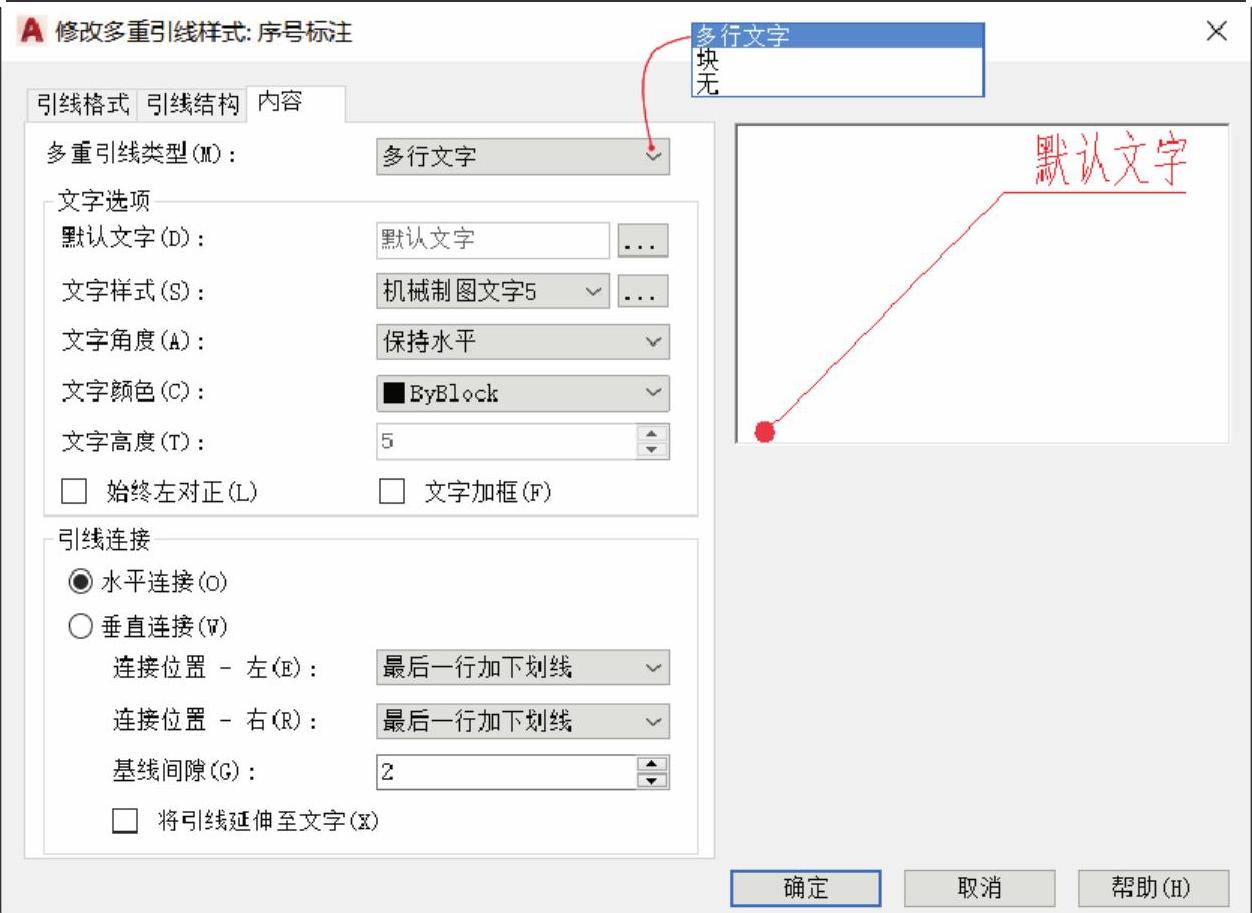

图8-45 设置多重引线的内容

在“修改多重引线样式：＜新样式名＞”对话框中单击“确定”按钮，返回到“多重引线样式管理器”对话框，此时在“样式”列表框中可以看到新创建的多重引线样式，如图8-46所示。

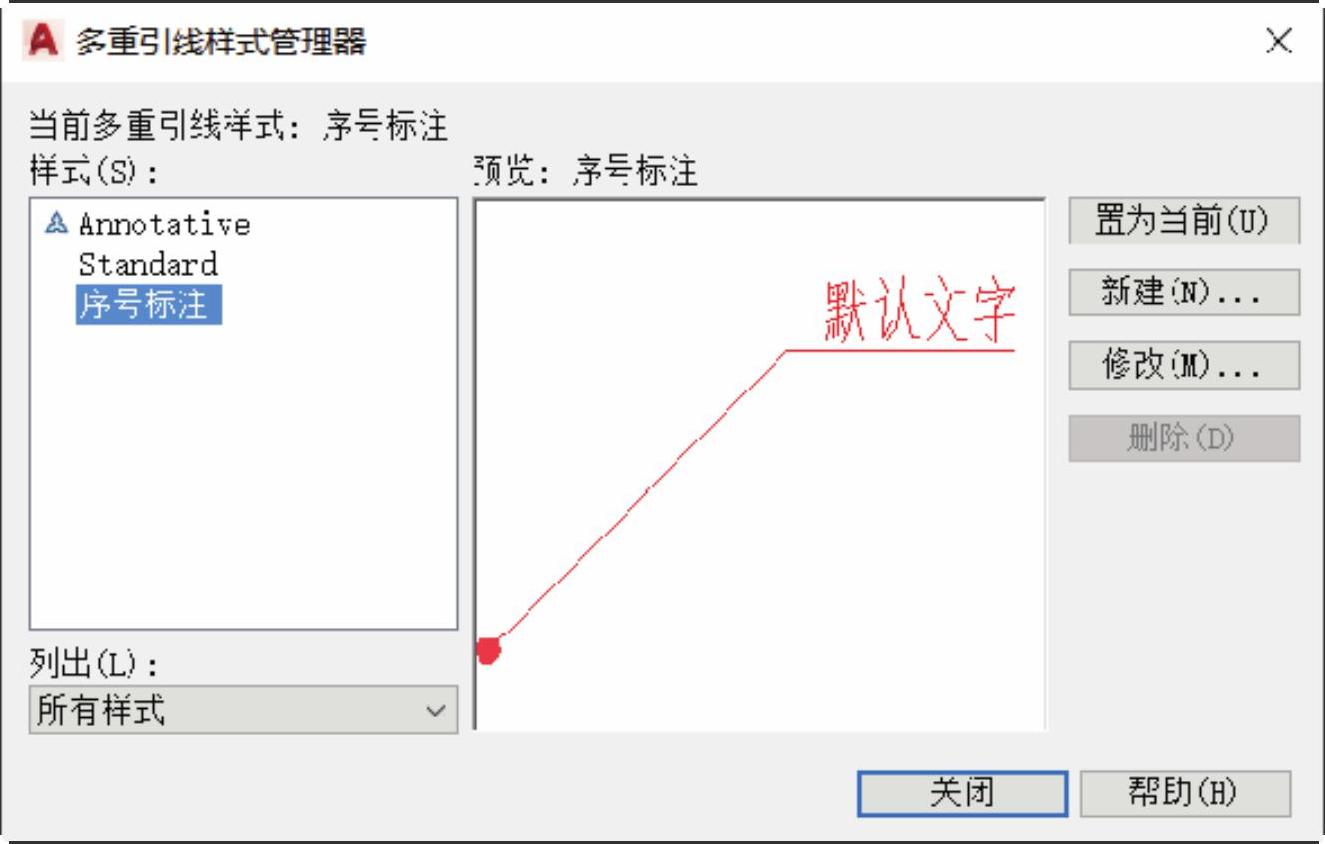

图8-46 “多重引线样式管理器”对话框

在“多重引线样式管理器”对话框中单击“关闭”按钮。对于倒角、螺纹孔等引出标注，都可以设置相应的多重引线样式
