角度标注测量选定的几何对象或3个点之间的角度。角度标注的4种典型示例如图8-17所示。

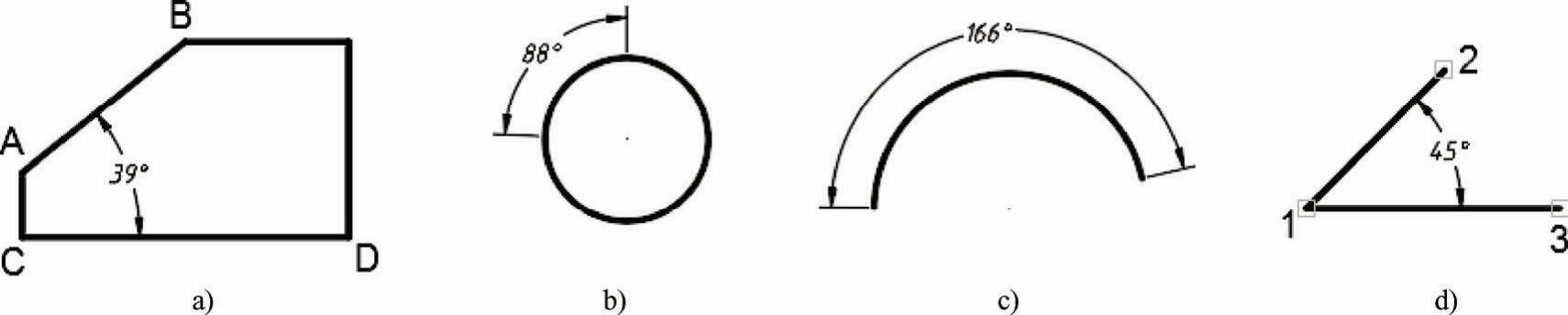

图8-17 角度标注

a）标注两直线间的角度 b)选择圆标注指定点的圆心角 c)标注圆弧角度 d)创建基于指定3点的角度标注

创建角度标注的步骤简述如下。

单击“角度标注”按钮 ，此时命令行出现“选择圆弧、圆、直线或＜指定顶点＞:”的提示信息。

使用以下方法之一

●要标注两条直线之间的角度，则分别选择所需的两条直线，例如依次选择图8-17a所示的直线段AB和直线段CD，显示的角度将取决于光标位置。

●要标注圆，则在角的第一端点选择圆，然后指定角的第二端点（该点无需位于圆上），AutoCAD系统将默认圆的圆心作为角度的顶点。(www.daowen.com)

●要标注圆弧角度，则选择要标注的圆弧，选定圆弧的端点将作为三点角度标注的定义点（圆弧端点成为尺寸界线的原点），且圆弧的圆心是角度的顶点。

●要创建基于指定三点的角度标注，则按〈Enter〉键，接着指定角的顶点，然后指定角的第一个端点，再指定角的第二个端点。例如，依次选择图8-17d所示的点1、点2和点3。

此时，命令行出现“指定标注弧线位置或[多行文字(M)/文字(T)/角度(A)/象限点(Q)]:”的提示信息，根据需要选择其中的提示选项进行操作。

●要编辑标注文字内容，则选择“文字”或“多行文字”选项。

●要编辑标注文字角度，则选择“角度”选项。

●要将标注限制到象限点，则选择“象限点”选项，并指定要测量的象限点。

指定尺寸线圆弧的位置。
