尺寸标注在制图工作中具有举足轻重的地位,例如机件的大小是以图样上标注的尺寸数值为制造和检验依据的。尺寸标注是否合理、正确,会直接影响图样的质量。为了保证不会因为误解而造成差错,尺寸标注必须要遵循相应行业统一的规则标准和方法。
在机械制图中,尺寸标注的基本规则可以归纳为以下主要几点。其他行业尺寸标注的基本规则也类似。
(1)图样上标注的尺寸数值是机件实际大小的数值,该数值与绘图时采用的缩放比例和精确度都无关。图样上标注的尺寸是机件的最后完工尺寸,否则要另加说明。
(2)图样上的尺寸默认以mm(毫米)为计量单位,不需要标注单位名称或代号。如果应用其他计量单位,则必须注明相应计量单位的名称或代号。
(3)机件的每个尺寸,一般只在反映该结构最清楚的图形上标注一次。
(4)定形尺寸尽可能标准在反映形状特征的视图上,同一形体的尺寸尽量集中标注,尽可能避免在虚线上标注尺寸,务必要合理安排尺寸。
下面介绍尺寸标注的组成要素。尺寸标注一般包括尺寸界线、尺寸线、尺寸数字和尺寸线终端结构(箭头或斜线),如图8-1所示。

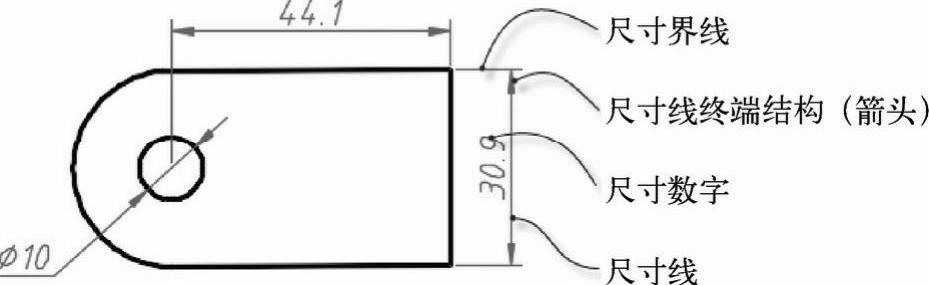

图8-1 尺寸标注的要素组成
1.尺寸界线
尺寸界线用细实线绘制,并由图形的轮廓线、对称中心线、轴线等处引出。也可以利用轮廓线、对称中心线、轴线作为尺寸界线。尺寸界线一般与尺寸线垂直,必要时才允许与尺寸线倾斜(例如,当尺寸界线过于贴近轮廓线时,允许将其倾斜画出)。
2.尺寸线与尺寸线终端结构(www.daowen.com)
尺寸线用细实线绘制,尺寸线的终端可以有箭头或45。细倾斜线两种形式,如图8-2所示。只有当尺寸线和尺寸界线相互垂直时,尺寸线的终端才采用细倾斜线这种形式。为了统一而且不致引起误解,倾斜线终端应该以尺寸线为准沿逆时针方向旋转45。。倾斜线这种形式常用于构架图及建筑图。在机械图样中一般采用箭头作为尺寸线的终端结构。

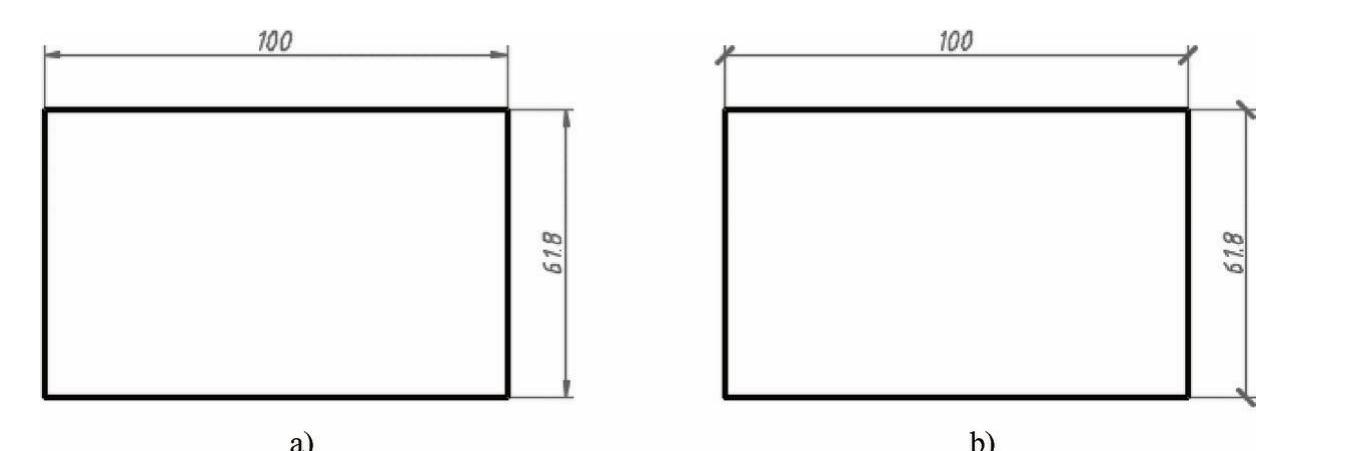

图8-2 尺寸线终端结构的两种典型形式
a)尺寸线终端结构为箭头 b)尺寸线终端结构为倾斜线
需要用户注意的是:在同一张图样中,当尺寸线和尺寸界线相互垂直时,尺寸线的终端只能采用一种形式。
对于未完整表示的要素,可以仪在尺寸线的一端画出箭头,而尺寸线应该超过该要素的中心线或断裂处。例如对称机械的图形只画出一半或略大于一半时,尺寸线应略超过对称中心线或断裂处的边界,此时只需在尺寸线的一端画出箭头。
当尺寸较小没有足够的位置画箭头时,允许用户用圆点或细倾斜线代替箭头。
3.尺寸数字
线性尺寸的尺寸数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处。在某些场合,还允许尺寸数字注写在引出线处。在机械制图中,标注角度的数字一律写成水平方向,一般注写在尺寸线的中断处,必要时也叮引出标注,或将数字书写在尺寸线的上方。
在AutoCAD中,绘制好图形后,在标注尺寸之前通常要建立所需的标注样式并将其设置为当前标注样式,接着使用相关的标注工具来清晰、合理地标注尺寸,并根据设计要求为相关尺寸指定尺寸公差,为指定对象添加几何公差等。尺寸标注的类型主要有线性标注、对齐标注、角度标注、弧长标注、半径标注、直径标注、坐标标注、折弯标注、连续标注和基线标注等。
