在AutoCAD中，表格的外观是由表格样式来控制的。AutoCAD的默认表格样式为“STANDARD”表格样式，用户可以使用此默认表格样式，也可以根据需要来创建自己的表格样式。在创建新的表格样式时，用户可以指定一个起始表格，所谓的起始表格是图形中用作设置新表格样式格式的样例的表格，一经选定表格，用户即可指定要从此表格复制到表格样式的结构和内容。在表格样式中，可以在每个类型的行中指定不同的单元样式，可以为文字和网格线显示不同的对正方式和外观，可以定义表格样式中任意单元样式的数据和格式等。

在功能区的“默认”选项卡中单击“注释”|“表格样式”按钮 ，或者在功能区“注释”选项卡的“表格”面板中单击按钮，弹出图7-17所示的“表格样式”对话框。利用此对话框，可以设置当前表格样式，以及创建、修改和删除表格样式。

下面结合典型表格样式创建样例介绍如何创建新的表格样式。

打开“创建表格样式练习.dwg”文件，使用“草图与注释”工作空间，从功能区的“默认”选项卡中单击“注释”|“表格样式”按钮 ，弹出“表格样式”对话框。

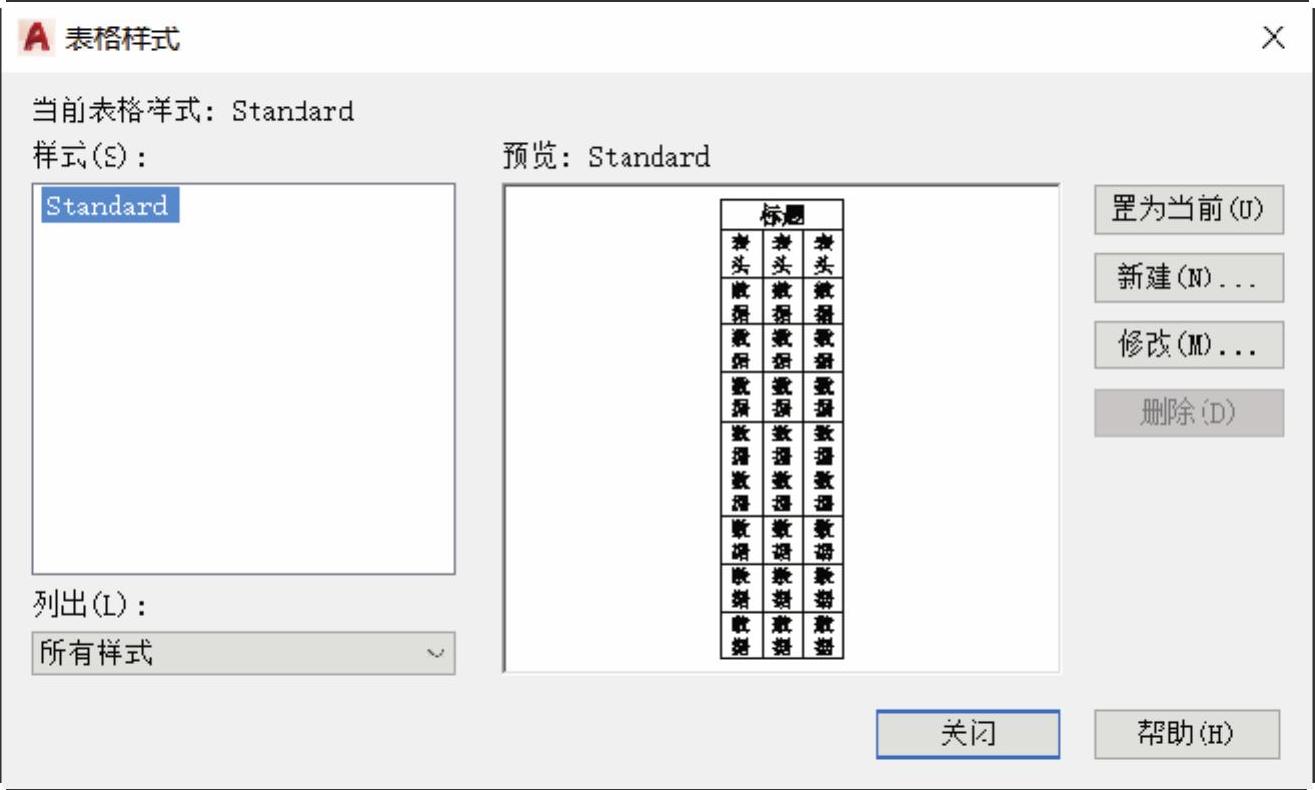

图7-17 “表格样式”对话框

在“表格样式”对话框中单击“新建”按钮，弹出“创建新的表格样式”对话框从中更改“新样式名”为“自定义表格样式A”，默认的“基础样式”为“Standard”，如图7-18所示，然后单击“继续”按钮，系统弹出图7-19所示的“新建表格样式：自定义表格样式A”对话框。

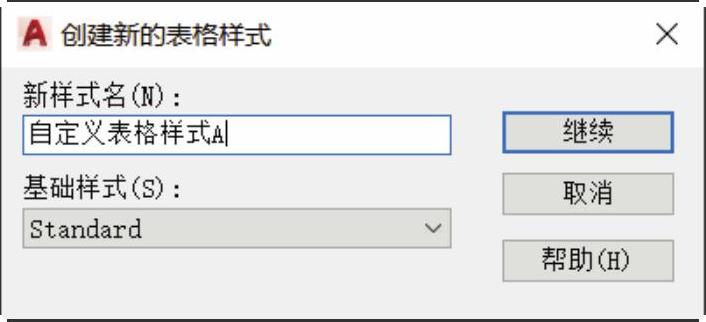

图7-18 “创建新的表格样式”对话框

在“常规”选项组的“表格方向”下拉列表框中选择“向上”，以定义标题行和列，标题行位于表格的底部，将创建由下而上读取的表格，此时可以看到表格预览样式发生变化，如图7-20所示。

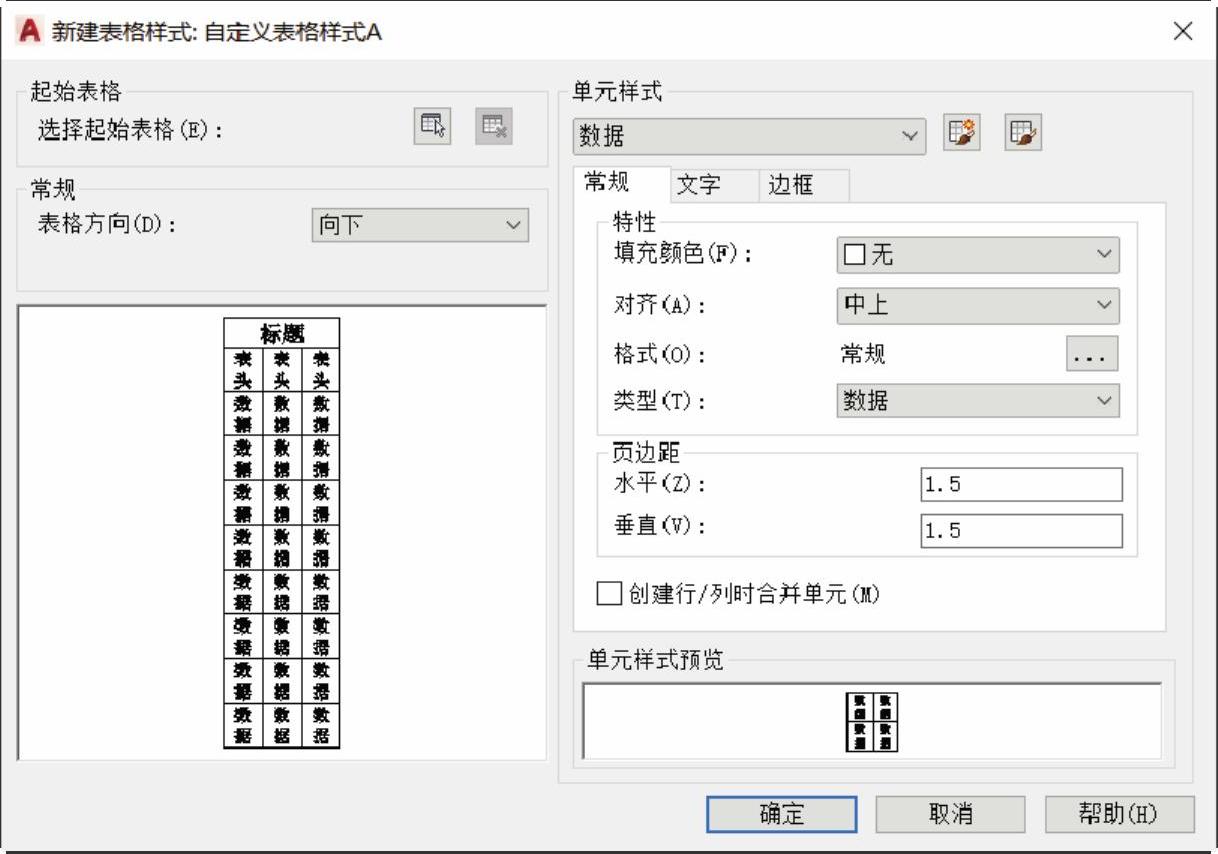

图7-19 “新建表格样式：自定义表格样式A”对话框

在“单元样式”选项组的下拉列表框中选择“标题”，接着在该选项组的“常规”选项卡中进行图7-21所示的设置。

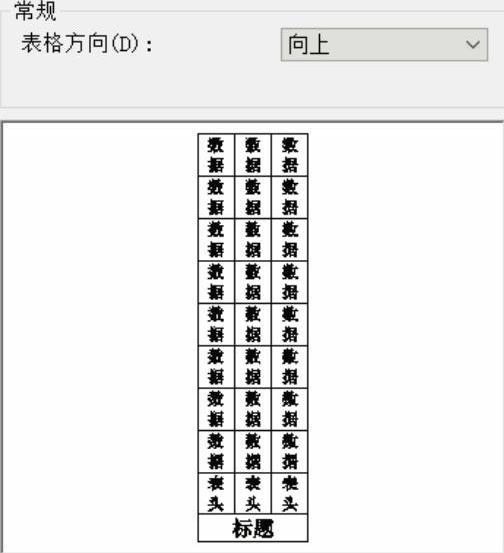

图7-20 指定表格方向为“向上”

图7-21 “标题”单元样式的常规设置

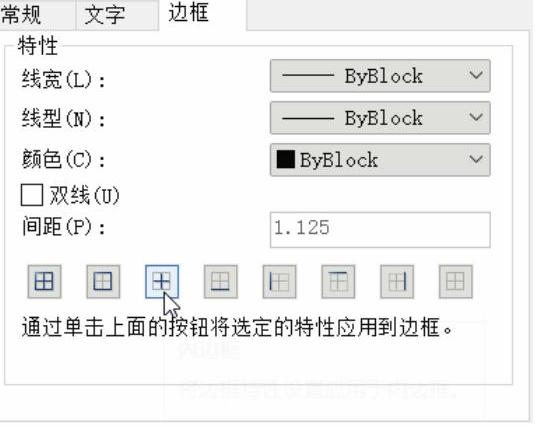

切换至“文字”选项卡，从中设置图7-22所示的文字特性，接着切换至“边框”选项卡，设置图7-23所示的边框特性，如“线宽”改为“0.35mm”，单击“所有边框”按钮。

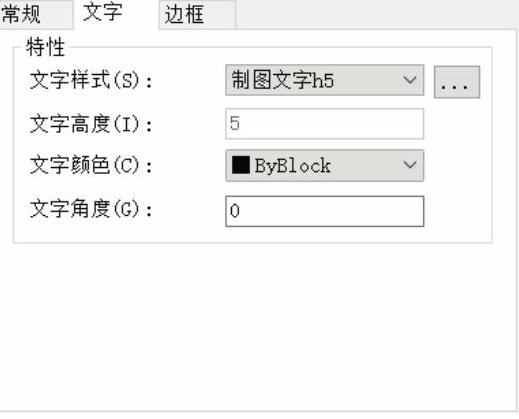

图7-22 设置文字特性

(www.daowen.com)

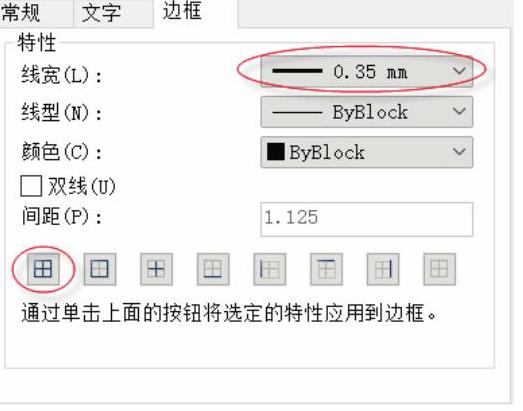

图7-23 指定边框特性

在“单元样式”选项组的下拉列表框中选择“表头”，并在“常规”选项卡进行图7-24所示的常规设置。接着在“文字”选项卡中进行图7-25所示的文字特性设置，以及在“边框”选项卡中进行图7-26所示的边框特性设置。

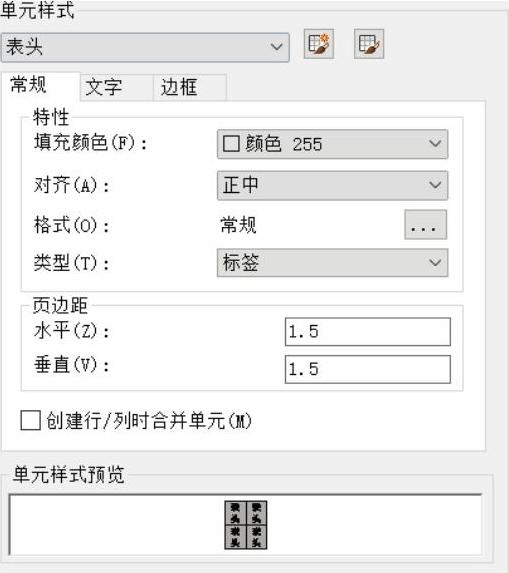

图7-24 设置表头的常规设置

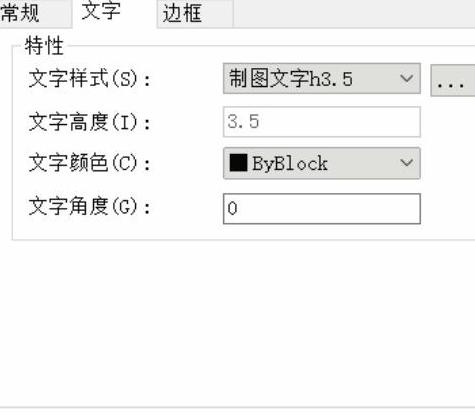

图7-25 设置表头的文字特性

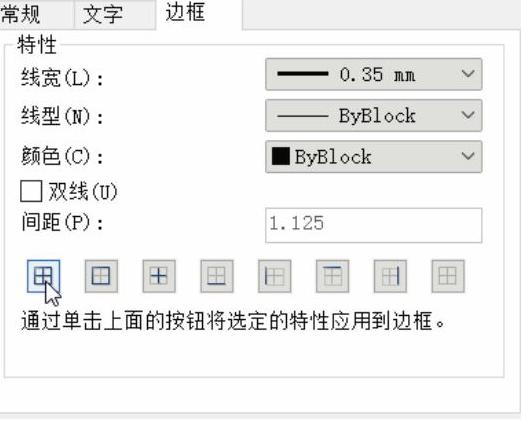

图7-26 表头的边框特性设置

在“单元样式”选项组的下拉列表框中选择“数据”以设置单元样式为数据，并在“常规”选项卡进行图7-27所示的常规设置，接着在“文字”选项卡中进行图7-28所示的文字特性设置，以及在“边框”选项卡中进行图7-29所示的边框特性设置。

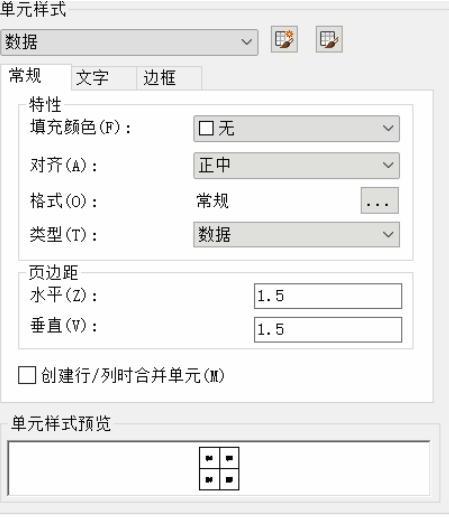

图7-27 数据单元样式常规设置

图7-28 数据单元样式文字特性

图7-29 数据单元样式边框特性

在“新建表格样式：自定义表格样式A”对话框中单击“确定”按钮，返回到“表格样式”对话框，此时在“样式”列表框中可以看到刚创建的“自定义表格样式A”表格样式，确保该表格样式为当前表格样式，如图7-30所示。

图7-30 设置好表格样式的“表格样式”对话框

在“表格样式”对话框中单击“关闭”按钮。
