AutoCAD2017:解决多行文字的堆叠字符问题

在多行文字中,表示分数或公差的字符可以按照对应的标准设置格式,这样就形成了堆叠字符。所谓的堆叠文字是指应用于多行文字对象和多重引线中的字符的分数和公差格式。堆叠文字的典型创建示例如图7-13所示(共3组堆叠文字)。


图7-13 堆叠文字的典型示例

在AutoCAD中,可以使用表7-1所示的特殊字符来指示如何堆叠选定的文字。

表7-1 使用特殊字符堆叠选定的文字


创建堆叠文字的步骤简述如下。上,f/单击“多行文字”按钮 978-7-111-54477-7-Chapter07-30.jpg ,接着在图形窗口巾指定输入框的对角点以定义多行文字对象的宽度。

2 在“文字编辑器”功能区上下文选项卡中,根据需要设定文字样式和其他多行文字特性。(www.daowen.com)

3 输入要堆叠的文字,并包含有特定字符(如斜杠“/”、井字符“#”或插入符号“^”)作为分隔符。如果输入由堆叠字符分隔的数字,接着按空格键或{Enter)键,则AutoCAD系统会启用自动堆叠功能(默认启用的话,可通过7.3.3介绍的“堆叠特性”对话框的“自动堆叠”按钮来设置启用自动堆叠)。例如输入“3/5”,接着按空格键,则自动堆叠成图7-14a所示。

4 如果自动堆叠不是所希望的,那么可以在输入框处单击出现的图标按钮 978-7-111-54477-7-Chapter07-31.jpg ,接着从中选择编辑选项,以及可以设置堆叠特性。如果不想自动堆叠,那么单击图标按钮 978-7-111-54477-7-Chapter07-32.jpg 并选择“非堆叠”选项(见图7-14b)所示,非堆叠后选择真正要堆叠的文字字符,再在“文字编辑器”功能区上下文选项卡的“格式”面板中单击“堆叠”按钮 978-7-111-54477-7-Chapter07-33.jpg ,从而实现正确的堆叠效果。


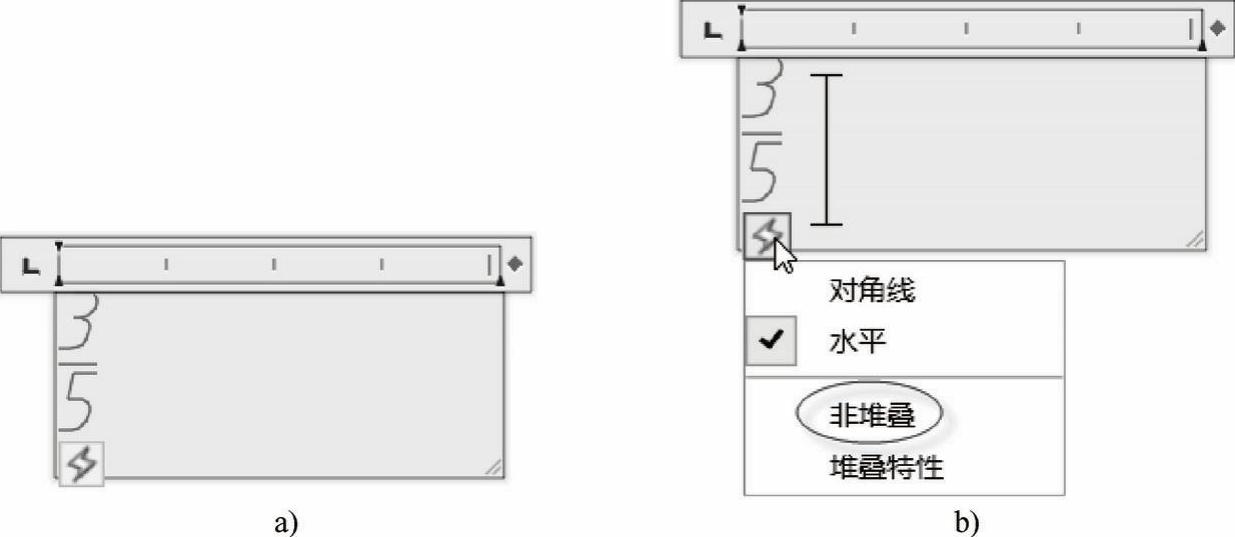

图7-14 “自动堆叠特性”对话框

a)自动堆叠 b)对自动堆叠进行编辑

在“文字编辑器”功能区上下文选项卡的“关闭”面板中单击“关闭文字编辑器”按钮。 978-7-111-54477-7-Chapter07-35.jpg
