AutoCAD2017完全自学手册-图层定制实例解析

本小节介绍典型图层定制实例,读者可以参考该实例来创建适合自己的、常用的并且符合指定标准的图层样式,以便在以后绘图工作时调用。

本实例要求分别建立中心线层、粗实线层、细实线层、细虚线层和注释层,它们的主要特性见表6-1。

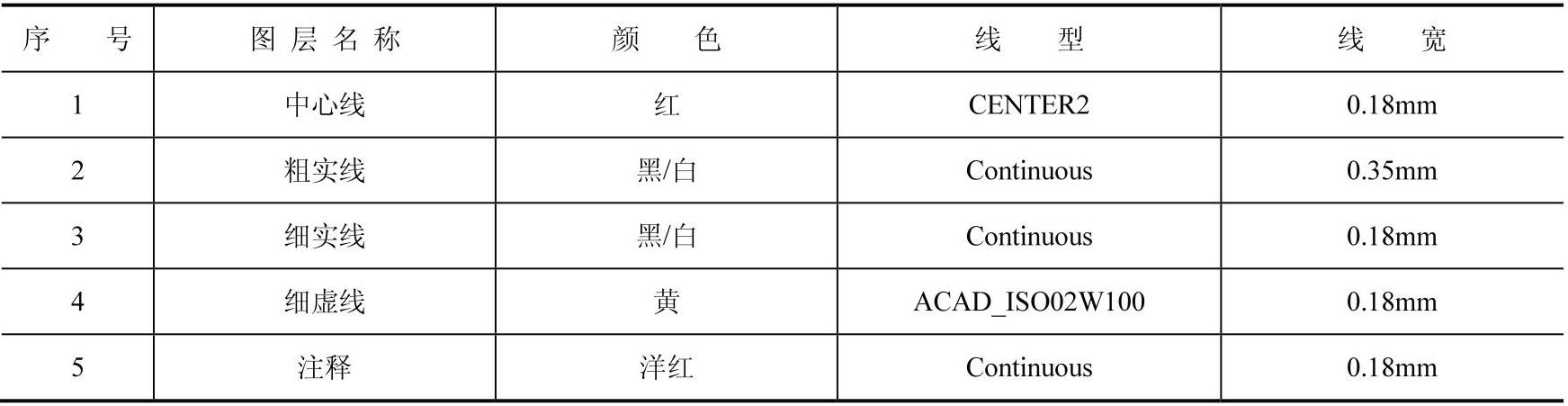

表6-1 实例所用的部分图层特性


具体的图层定制步骤如下

在“快速访问”工具栏中单击“新建”按钮 978-7-111-54477-7-Chapter06-48.jpg ,打开“选择样板”对话框,选择“acadiso.dwt”,单击“打开”按钮。

切换至“草图与注释”工作空间,从功能区“默认”选项卡的“图层”面板中单击“图层特性”按钮 978-7-111-54477-7-Chapter06-49.jpg ,打开图层特性管理器

在图层特性管理器中单击“新建图层”按钮 978-7-111-54477-7-Chapter06-50.jpg 以创建一个新图层。此时,该新图层被自动添加到图层列表中,其默认的图层名为“图层1”,如图6-18所示。

将该新图层的名称修改为“中心线”,如图6-19所示。

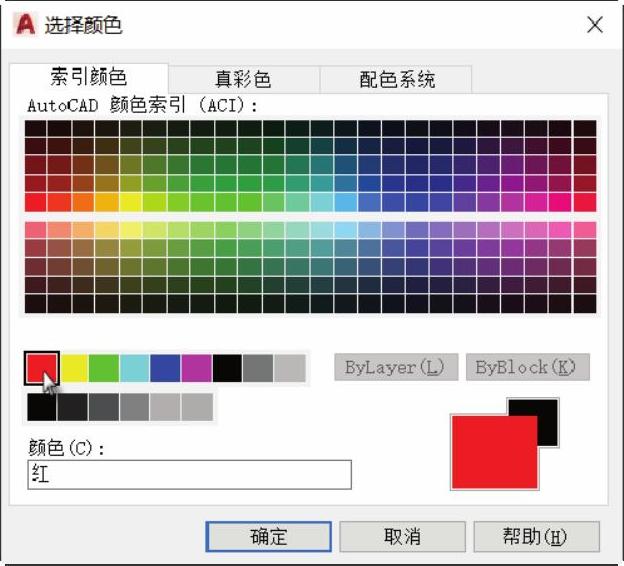

单击该新图层相应的“颜色”单元格,系统弹出“选择颜色”对话框,从中选择“红色”,如图6-20所示。然后单击“选择颜色”对话框中的“确定”按钮。

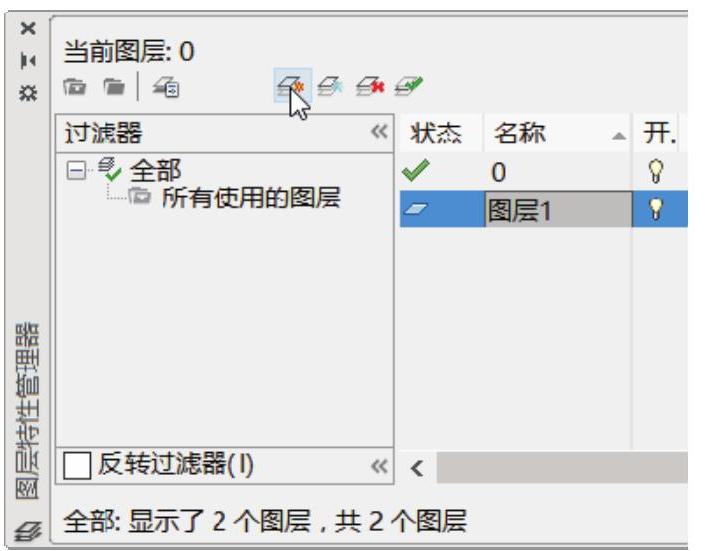

图6-18 新建一个图层

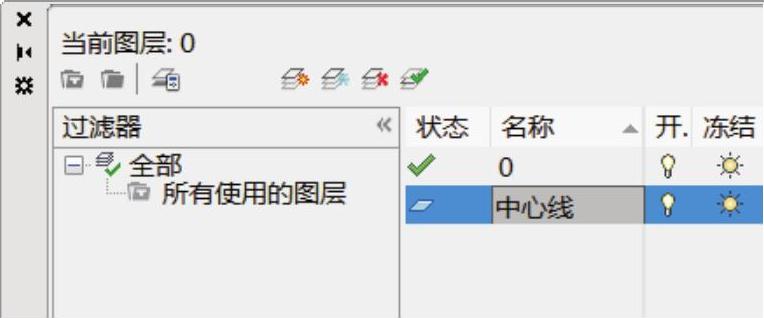

图6-19 修改新图层名称


图6-20 选择颜色

单击该新图层相应的“线型”单元格,系统弹出“选择线型”对话框。在“选择线型”对话框中单击“加载”按钮,打开图6-21所示的“加载或重载线型”对话框,结合Ctrl〉键选择“ACAD_ISO02W100”和“CENTER2”线型,单击“确定”按钮。此时,刚加载的线型显示在“选择线型”对话框的“已加载的线型”列表框中,如图6-22所示。(www.daowen.com)

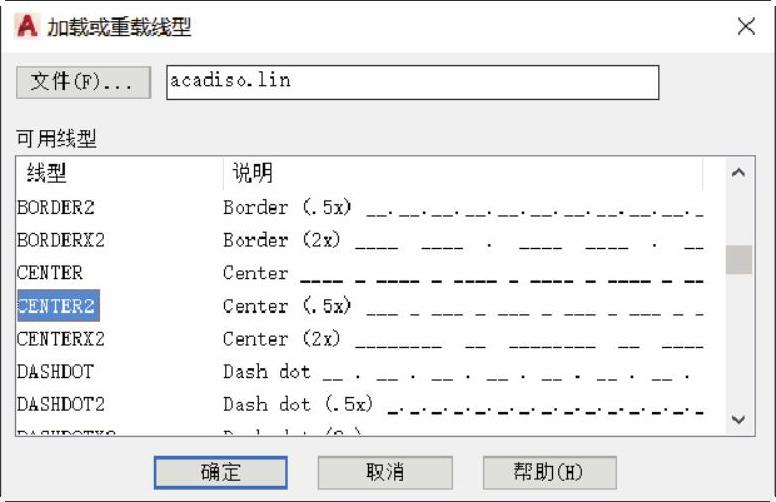

图6-21 “加载或重载线型”对话框

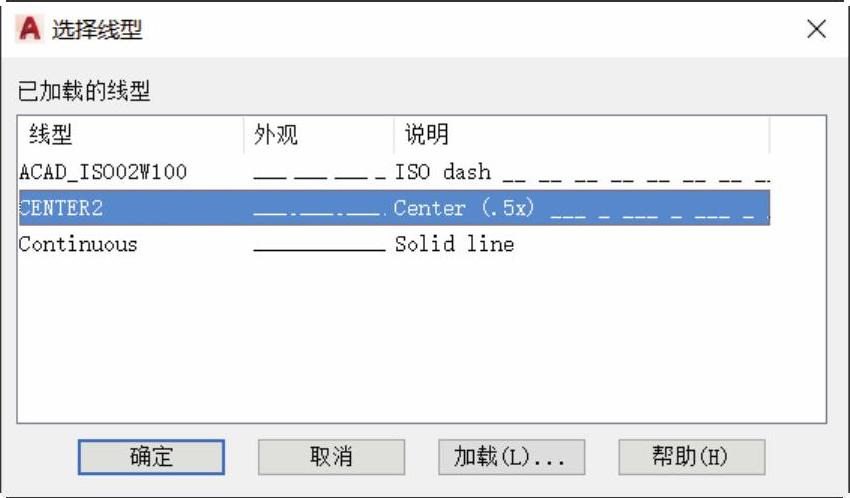

图6-22 加载线型

在“已加载的线型”列表框中选择“CENTER2”线型,单击“确定”按钮。

单击该新图层相应的“线宽”单元格,打开“线宽”对话框,从中选择“0.18毫米”的线宽,如图6-23所示,单击“确定”按钮。此时,“中心线”层的主要特性显示如图6-24所示。

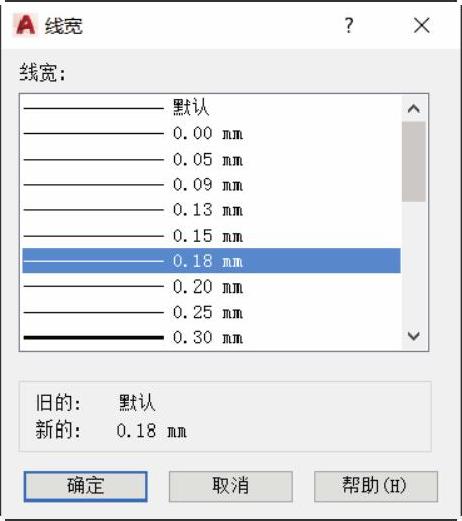

图6-23 “线宽”对话框

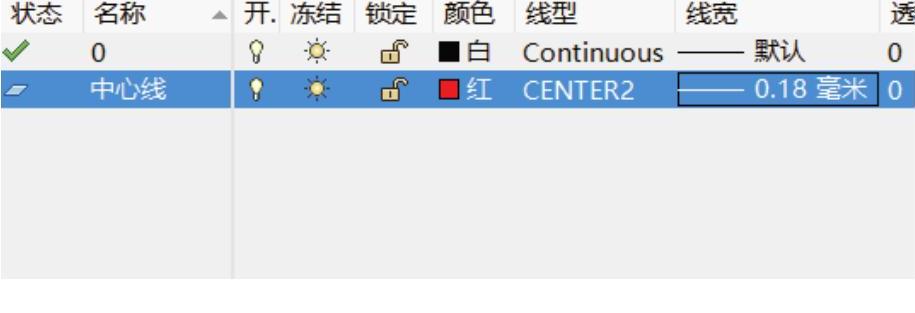

图6-24 设置好“中心线”层的主要特性

使用和上述创建“中心线”层一样的方法,分别创建“粗实线”层、“细实线层”和“细虚线”层,并设置它们的图层特性。最后定制的这些图层如图6-25所示。

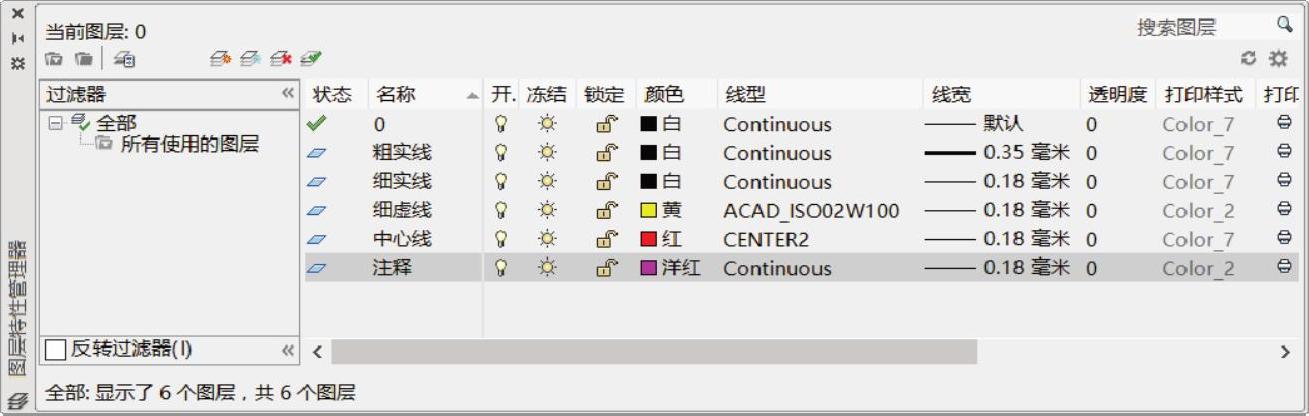

图6-25 创建好所需的图层

在图层特性管理器中单击“关闭”按钮 978-7-111-54477-7-Chapter06-59.jpg

保存文件。可以将这些图层保存在一个命名的样板文件(*.dwt)中,以使它们在新图形中自动可用。
