新建图层并重命名该图层后，用户可以使用图层特性管理器来为每个图层上的对象指定默认特性，并控制对象的可见性等。每个图层都可具有关联的特性（例如颜色、线型、线宽和透明度），当将其对象特性设置为ByLayer而不是特定的值时，该图层上的所有新对象将采用这些图层特性。如果需要，可以在布局视口中使用替代来更改某些图层特性。在设计中，用户可以通过关闭或冻结图层使图层上的对象不可见，另外锁定图层可防止某些意外误操作。下面主要介绍设置图层颜色、图层线型、图层线宽、图层打开或关闭、图层冻结或解冻、图层锁定或解锁这些实用知识。

1.设置图层颜色

设置对象的颜色主要分两种情况，一种是随其图层设置对象的颜色，另一种则是不依赖其图层而明确指定对象的颜色。随图层指定颜色可以使用户轻松识别图形中的每个图层，而明确指定颜色会使同一图层的对象之间产生其他差别。

要想修改某图层的颜色，可以通过图层特性管理器来实现。其方法是在打开的图层特性管理器中选择要修改的一个图层，单击该图层的“颜色”选项单元格，系统弹出图6-7所示的“选择颜色”对话框。该对话框提供了“索引颜色”选项卡、“真彩色”选项卡和“配色系统”选项卡，方便用户选择颜色。用户从中指定所需要的一种颜色，然后单击该对话框的“确定”按钮，即可完成图层颜色的设置。

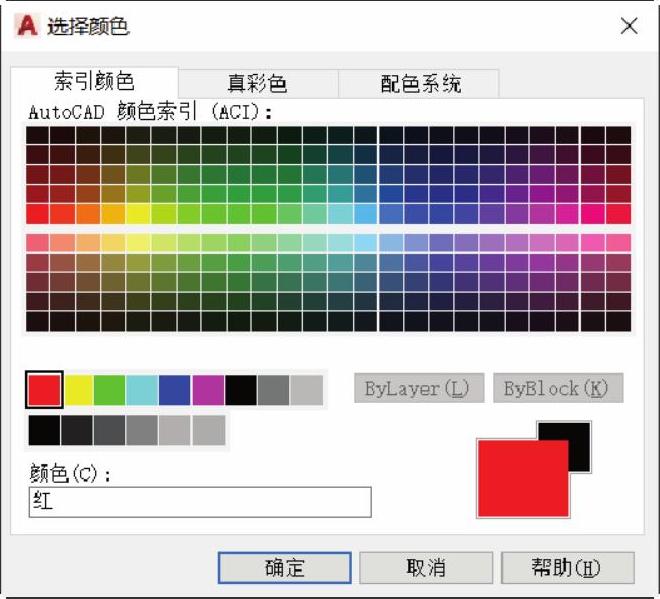

图6-7 “选择颜色”对话框

在这里，简单地介绍为对象指定颜色时可以使用的几种调色板。

●AutoCAD颜色索引（ACI）：ACI颜色是在基于AutoCAD的产品中使用的标准颜色。每种颜色均通过ACI编号（1～255的整数）标识。由用户从AutoCAD颜色索引中指定颜色。将光标悬停在某种颜色上，该颜色的编号及其红、绿、蓝值将显示在调色板下面。单击一种颜色以选中它，或在“颜色”框里输入该颜色的编号或名称。大的调色板显示编号从10～249的颜色，第二个调色板显示编号从1～9的颜色（这些颜色既有编号也有名称），第三个调色板显示编号从250～255的颜色（这些颜色表示灰度级）。

●真彩色：真彩色使用24位颜色定义来显示1600多万种颜色。用户可以使用RGB或HSL颜色模式来指定真彩色。如果使用RGB颜色模式，则可以指定颜色的红、绿、蓝组合；如果使用HSL颜色模式，则可以指定颜色的色调、饱和度和亮度要素，如图6-8所示。

●配色系统：使用第三方配色系统或用户定义的配色系统来指定颜色，如图6-9所示。其中，从“配色系统”下拉列表框中指定用于选择颜色的配色系统。

2.设置图层线型

通常，需要为每个图层设置专门的线型，以满足在绘图时不同对象组所需的线型，如粗实线、细实线、中心线、虚线、点画线、双点画线等。

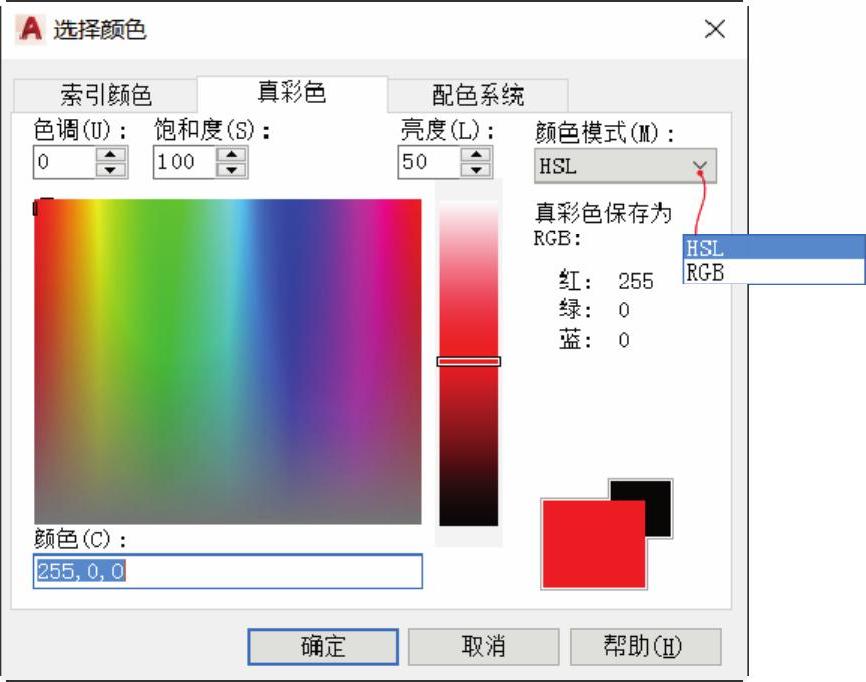

图6-8 使用真彩色

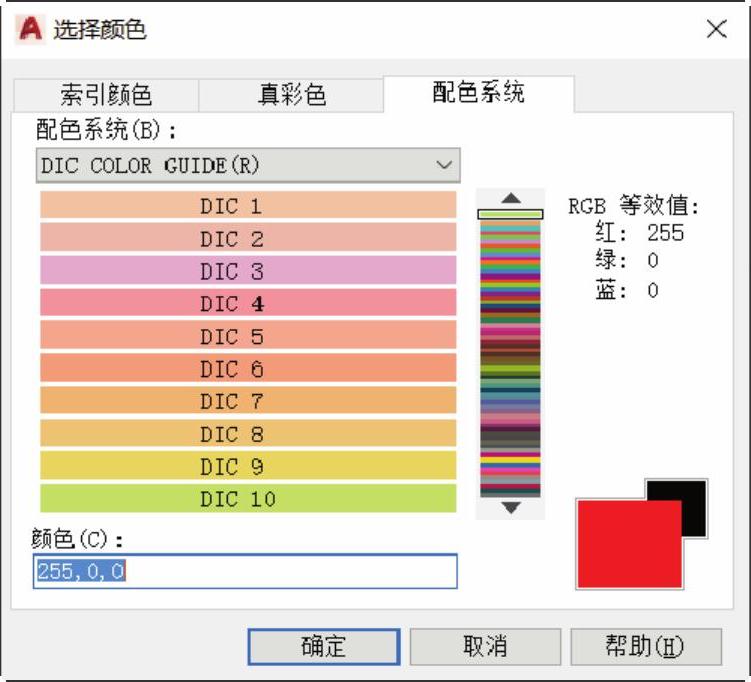

图6-9 使用配色系统

为指定图层设置线型的典型步骤如下

从功能区“默认”选项卡的“图层”面板中单击“图层特性”按钮 ，打开图层特性管理器。

在图层特性管理器中选择要修改的一个图层，单击该图层的“线型”单元格（见图6-10），系统弹出图6-11所示的“选择线型”对话框。

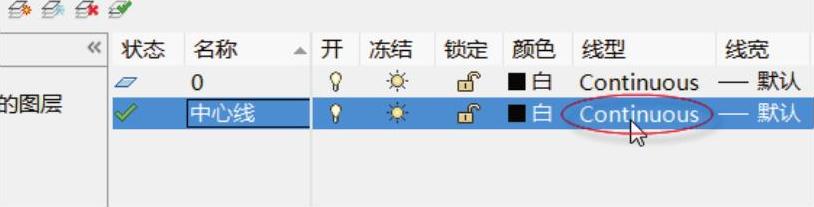

图6-10 单击该图层关联的线型单元格

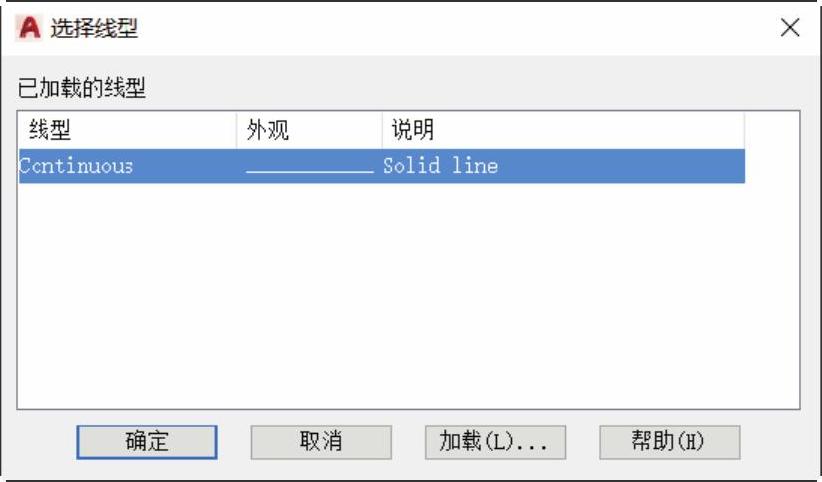

图6-11 “选择线型”对话框

在“选择线型”对话框中显示了已加载的线型，从“已加载的线型”列表中选择一个所需要的线型。如果没有所需要的线型，则可以单击“加载”按钮，打开图6-12所示的“加载或重载线型”对话框，从中选择一种或多种所要求的线型，单击“确定”按钮。

在“选择线型”对话框的“已加载的线型”列表中选择好已加载的线型后，单击“确定”按钮，从而完成该图层线型的设置。

3.设置图层线宽

可以按照制图标准或推荐规范，并结合图层的线型，为图层所用图线设置合适的线宽。线宽将对图形的打印效果产生影响，例如是否容易区别粗实线与细实线。

(www.daowen.com)

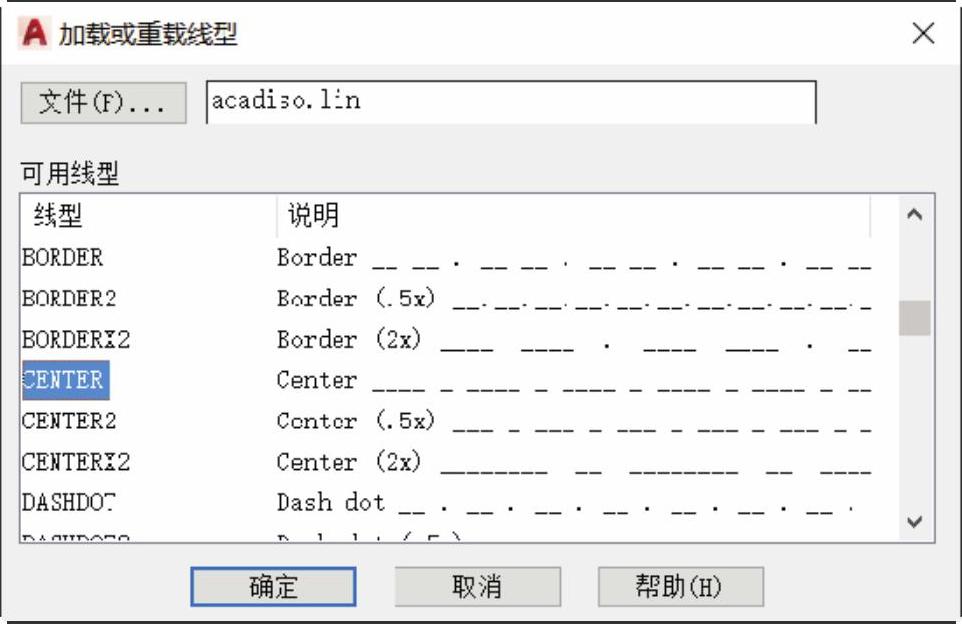

图6-12 “加载或重载线型”对话框

设置图层线宽，也可通过图层特性管理器来实现。其方法是在打开的图层特性管理器中选择要修改的一个图层，单击该图层的“线宽”单元格（见图6-13），弹出图6-14所示的“线宽”对话框，从中选择所需要的线宽，例如选择0.13mm的线宽，然后单击“线宽”对话框的“确定”按钮。

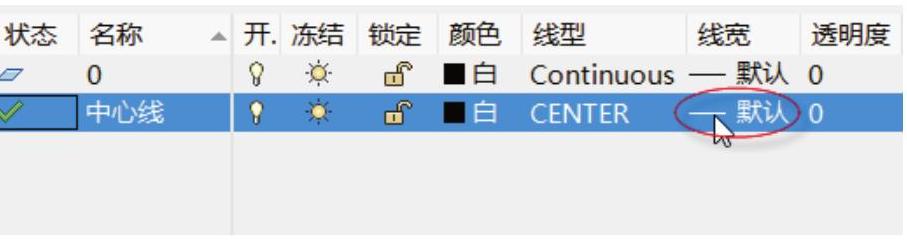

图6-13 单击指定图层的线宽单元格

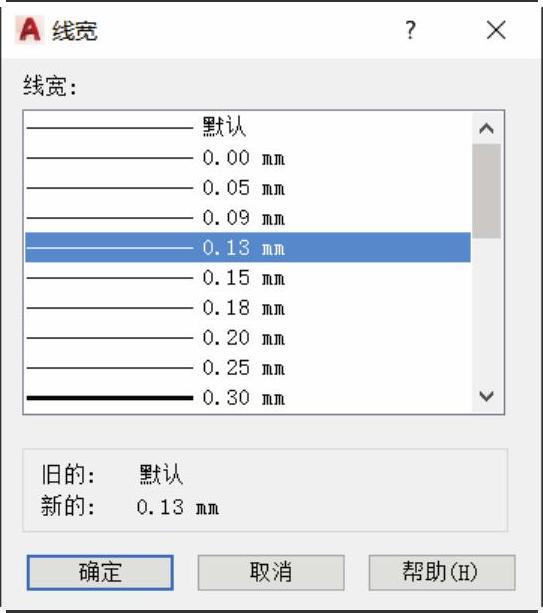

图6-14 “线宽”对话框

假设使用“草图与注释”工作空间，从功能区“默认”选项卡的“特性”面板中打开“线宽”下拉列表框，如图6-15所示，从中选择“线宽设置”命令，系统弹出“线宽设置”对话框，利用此对话框可以设置当前线宽（当前线宽通常设置为ByLayer）、设定线宽单位、控制线宽的显示和显示比例，以及设定图层的默认线宽值，例如将默认线宽值设置为0.25mm或0.35mm，如图6-16所示，然后单击“确定”按钮。

4.图层打开与关闭

打开状态的图层是可见的，而处于关闭状态的图层是不可见的。被关闭的图层不能被打印。

用户可以使用图层特性管理器打开或关闭图层，其方法如下。

从功能区“默认”选项卡的“图层”面板中单击“图层特性”按钮 ，打开图层特性管理器。

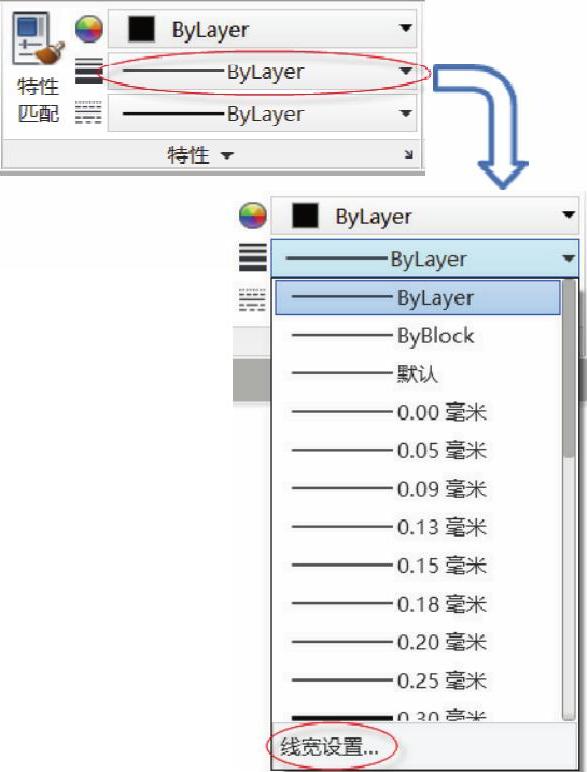

图6-15 打开“线宽”下拉列表框

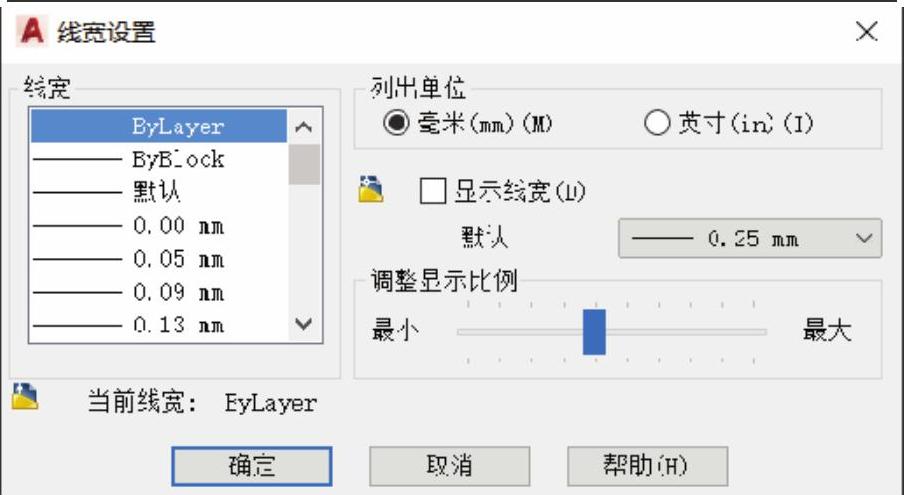

图6-16 “线宽设置”对话框

在图层特性管理器中选择一个要打开或关闭的图层。

单击该图层的“开”单元格图标，可以将其关闭或打开。图标为亮显的小灯泡 时表示打开，图标为灰浅的小灯泡 时表示关闭。

用户也可以利用“图层”面板中的“图层”下拉列表框来设置图层的关闭或打开状态，方法是展开“图层”下拉列表框，然后将鼠标光标移至所需图层的灯泡图标处，如图6-17所示，然后单击即可实现该图层关闭或打开。

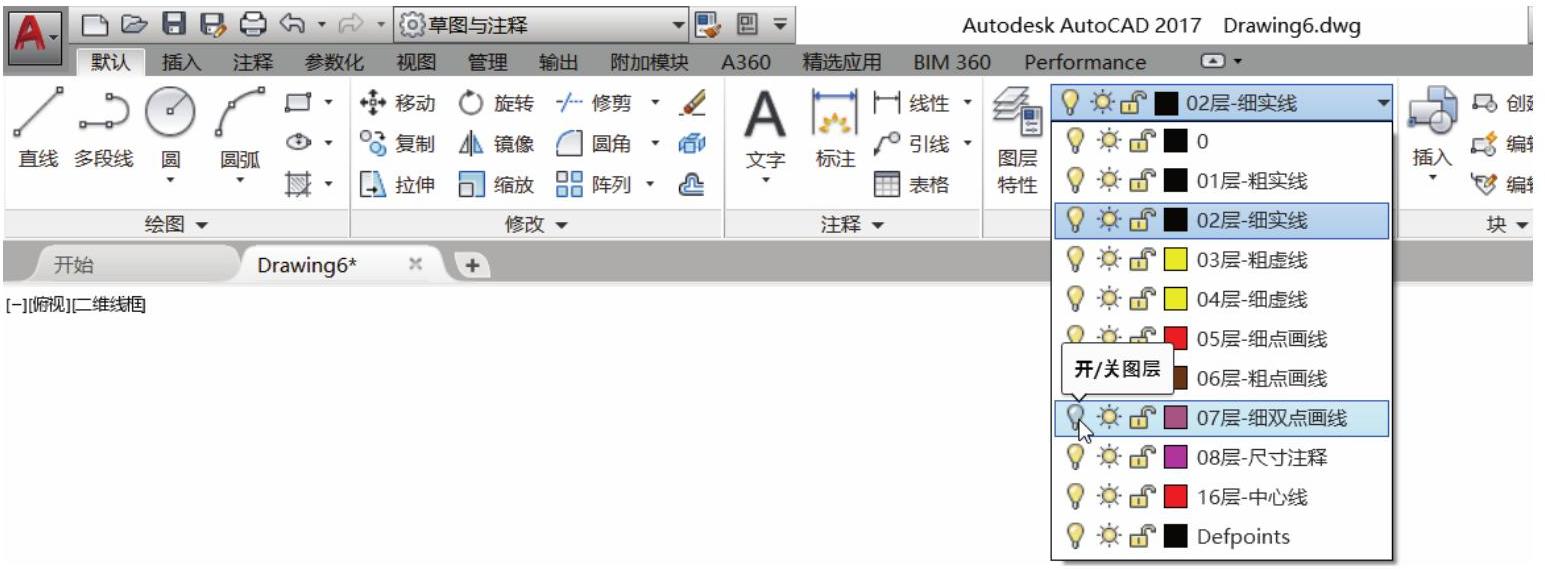

图6-17 利用“图层”下拉列表框关闭或打开图层

5.图层冻结或解冻

冻结的图层上的对象是不可见的，并且不会隐藏其他对象。在一些大型的复杂图形中，冻结某些不需要的图层将加快显示和重生成的操作速度，而解冻图层将导致重生成图形。冻结和解冻图层通常会比打开和关闭图层花费更多的时间，选择冻结图层还是关闭图层取决于用户的工作方式和图形大小。在布局中，可以冻结各个布局视口中的图层。

图层冻结、解冻设置和图层打开、关闭设置的方法是类似的，在此不再赘述。

6.图层锁定与解锁

在某些设计场合，可以锁定图层来防止意外选择并修改图层上的对象。要锁定或解锁图层，可以在图层特性管理器的图层列表中选择要操作的图层，接着单击该图层对应的“锁定”单元格即可。图标 表示该图层处于解锁状态，图标 表示该图层处于锁定状态。

也可以利用“图层”面板或“图层”工具栏的“图层”下拉列表框来设置锁定或解锁图层，其方法是展开“图层”下拉列表框，将鼠标光标移至指定图层的“锁定/解锁图层”图标 处单击即可。

图层一旦被锁定，将无法修改锁定图层上的对象。
