AutoCAD2017:熟练使用图层特性管理器

下面介绍图层特性管理器中各个选项及按钮等组成部分的功能含义.

(1)“新建特性过滤器”按钮 978-7-111-54477-7-Chapter06-6.jpg :单击此按钮,弹出“图层过滤器特性”对话框,从中可以根据图层的一个或多个特性创建图层过滤器

(2)“新建组过滤器”按钮 978-7-111-54477-7-Chapter06-7.jpg :单击此按钮,创建图层过滤器,其中包含选择并添加到该过滤器的图层。

(3)“图层状态管理器”按钮 978-7-111-54477-7-Chapter06-8.jpg :单击此按钮,弹出“图层状态管理器”对话框,从中可以将图层的当前特性设置保存到一个命名图层状态中,以后可以再恢复这些设置。

(4)“新建图层”按钮 978-7-111-54477-7-Chapter06-9.jpg :创建新图层,新图层将继承图层列表中当前选定图层的特性颜色、开或关状态等)。创建新图层时,列表将显示赋予默认名的图层,该名称处于选定状态,可以立即输入新图层名。

(5)“在所有视口中都被冻结的新图层视口”按钮 978-7-111-54477-7-Chapter06-10.jpg :创建新图层,然后在所有现有布局视口中将其冻结。

(6)“删除图层”按钮 978-7-111-54477-7-Chapter06-11.jpg :删除所选的图层,注意只能删除未被参照的图层。参照的图层包括图层0和DEFPOINTS、包含对象(包括块定义中的对象)的图层、当前图层以及依赖外部参照的图层。

(7)“置为当前”按钮 978-7-111-54477-7-Chapter06-12.jpg :将选定图层设置为当前图层,然后可以在当前图层上绘制图形对象。

(8)“当前图层”行:位于图层特性管理器的上区域,用于显示当前图层的名称。

(9)“搜索图层”框 978-7-111-54477-7-Chapter06-13.jpg :输入字符时,按名称快速过滤图层列表。关闭图层特性管理器时,不保存此过滤器。

(10)状态行:显示当前过滤器的名称、列表视图中显示的图层数和图形中的图层数。

(11)“反转过滤器”复选框:如果勾选此复选框,则显示所有不满足选定图层特性过滤器中条件的图层。

(12)“刷新”按钮 978-7-111-54477-7-Chapter06-14.jpg :通过扫描图形中的所有图元来刷新图层使用信息。

(13)“设置”按钮 978-7-111-54477-7-Chapter06-15.jpg :单击此按钮,弹出图6-4所示的“图层设置”对话框,从中可以设置新图层通知设置、决定是否将图层过滤器更改应用于“图层”面板或工具栏以及更改图层特性替代的背景色

(14)树状图(左窗格):以树状图的形式显示图形中图层和过滤器的层次结构列表。选中顶层节点(“全部”)则显示图形中的所有图层。“所有使用的图层”过滤器是只读过滤器。过滤器始终按字母顺序显示。

在树状图窗格中右击,将弹出图6-5所示的树状图快捷菜单,以提供用于树状图中选定项目的命令。

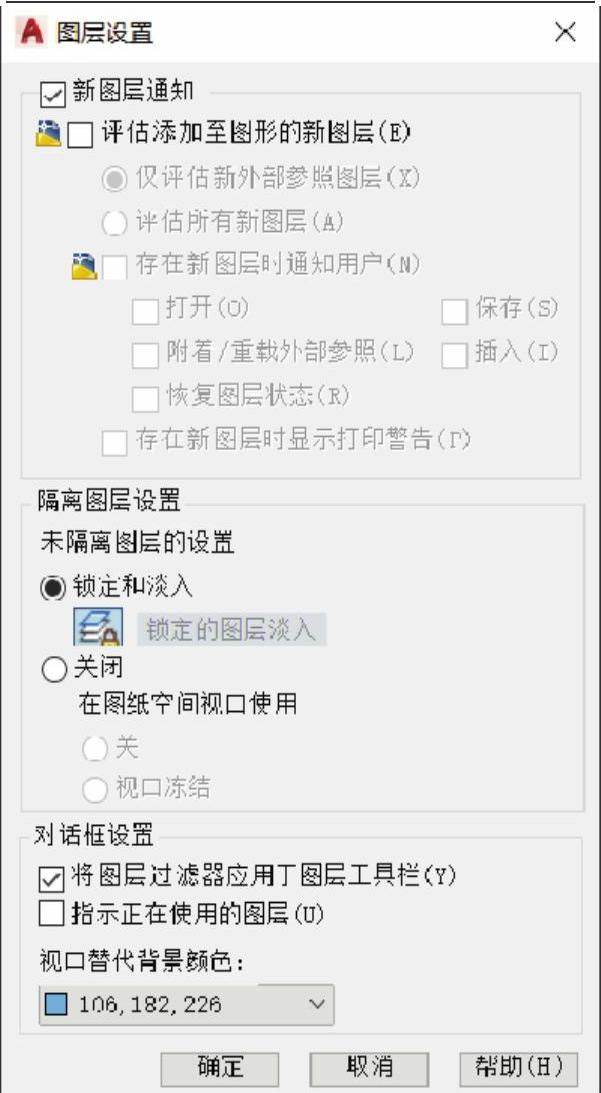

图6-4 “图层设置”对话框

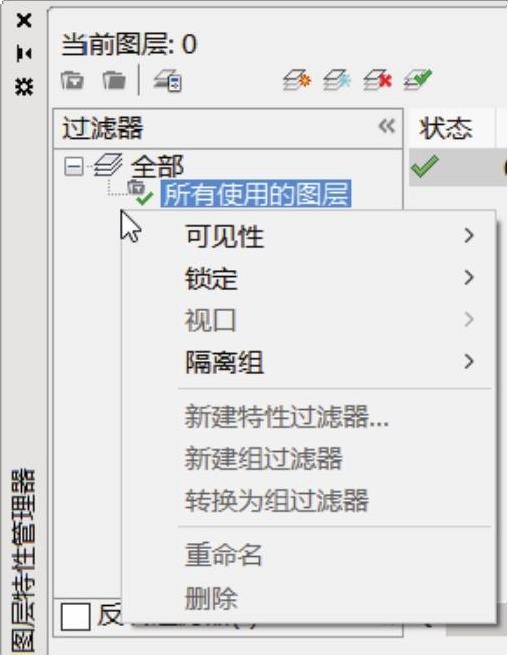

图6-5 树状图快捷菜单

●“可见性”:更改选定过滤器(或“全部”或“所有使用的图层”过滤器,如果选定了相应过滤器)中所有图层的可见性状态。可供选择的可见性选项有“开”“关”“解冻”和“冻结”。

●“锁定”:控制选定过滤器中图层的锁定状态。可供选择的锁定选项有“锁定”和“解锁”。锁定时不能修改图层上的任何对象,解锁后则可以修改图层上的对象。

●“视口”:在当前布局视口中,控制选定过滤器中图层的“视口冻结”设置。此选项对于模型空间视口不可用。可供选择的视口选项有“冻结”和“解冻”。(www.daowen.com)

●“隔离组”:冻结所有不在选定过滤器中的图层。只有选定过滤器中的图层是可见图层。可供选择的隔离组选项有“所有视口”和“仅活动视口”。

●“新建特性过滤器”:选择该命令,则打开“图层过滤器特性”对话框,从中可以根据图层名来设置创建新的图层过滤器。

●“新建组过滤器”:创建新图层组过滤器,并将其添加到树状图中。

●“转换为组过滤器”:将选定图层特性过滤器转换为图层组过滤器。更改图层组过滤器中的图层特性不会影响该过滤器。

●“重命名”:重命名选定的过滤器。

●“删除”:删除选定的图层过滤器。无法删除“全部”过滤器、“所有使用的图层”过滤器或“外部参照”过滤器。该选项将删除图层过滤器,而不是过滤器中的图层。

(15)列表视图(右窗格):显示图层和图层过滤器及其特性和说明。如果在左窗格树状图中选定了一个图层过滤器,则右窗格列表视图中将仅显示符合该图层过滤器中的图层。如果选中树状图中的“全部”过滤器,将显示图形中的所有图层和图层过滤器。当选定某一个图层特性过滤器并且没有符合其定义的图层时,列表视图将为空。列表视图的主要特性项说明如下。

●“状态”:指示项目的类型,如图层过滤器、正在使用的图层、空图层或当前图层。

●“名称”:显示图层或过滤器的名称。新建一个图层时,一般都需要修改新图层的名称。按〈F2〉键可输入新名称。

●“开”:用于设置打开和关闭选定图层。如果图层是打开的,则该图层中的图形对象可见并且可以打印;当图层是关闭的,它不可见并且不能打印,即使已打开“打印”选项。如果某图形处于打开状态时,以亮显的小灯泡 978-7-111-54477-7-Chapter06-18.jpg 来表示;如果某图形处于关闭状态时,以灰淡的小灯泡 978-7-111-54477-7-Chapter06-19.jpg 来表示。

●“冻结”:通过单击该选项单元格可以设置是否冻结所有视口中选定的图层。没有冻结的图层用太阳 978-7-111-54477-7-Chapter06-20.jpg 标记,被冻结的图层则用雪花 978-7-111-54477-7-Chapter06-21.jpg 表示。

●“锁定”:通过该选项单元格可以锁定或解锁选定图层。注意一旦锁定了某个图层将无法修改该锁定图层上的对象。图标符号 978-7-111-54477-7-Chapter06-22.jpg 表示处于锁定状态,图标符号 978-7-111-54477-7-Chapter06-23.jpg 表示处于解锁状态。

●“颜色”:用于更改与选定图层关联的颜色。单击颜色名,将打开“选择颜色”对话框。

●“线型”:用于更改与选定图层关联的线型。单击线型名称,将打开“选择线型”对话框。

●“线宽”:用于更改与选定图层关联的线宽。单击线宽名称,将打开“线宽”对话框。

●“透明度”:用于设置所有对象在选定图层上的可见性。对单个对象应用透明度时,对象的透明度特性将替代图层的透明度设置。单击“透明度”值将显示“图层透明度”对话框。

●“打印样式”:用于更改与选定图层关联的打印样式。单击打印样式,可以显示“选择打印样式”对话框。

●“打印”:用于控制是否打印选定图层。已关闭或冻结的图层不会被打印。表示打印选定图层 978-7-111-54477-7-Chapter06-24.jpg 表示不打印选定图层。

●“视口冻结”:在当前布局视口中冻结选定的图层。可以在当前视口中冻结或解冻图层,而不影响其他视口中的图层可见性。当在图形区域的左下角选择“布局”选项卡时,打开的“图形特性管理器”对话框中将会显示“视口冻结”列。

●“新视口冻结”:用于设置在新布局视口中冻结选定图层。

●“说明”:用于描述图层或图层过滤器,该选项单元格设置属于可选设置。
