AutoCAD 2017中的每一个图层就好比是一张透明图纸，若干个图层重叠在一起就好比若干张透明图纸叠放在一起。由用户在指定的图层中绘制、编辑和组织所需的图形对象，通常将类型相同或相似的对象绘制在同一个图层中，而将类型不相同的对象分别绘制在其他指定图层中，例如，可以将中心线、构造线、轮廓线、标注和标题栏分别置于不同的图层中。在每一个图层中，都可根据需要设置其关联的颜色、线型、线宽、打印样式和开关状态等。事实上，图层用于按功能编组图形中的对象，以及用于执行颜色、线型、线宽和其他特性的标准。

图层是一种重要的组织工具，通过控制对象的显示或打印方式，它可以有效降低图形的视觉复杂程度，并提高显示性能。使用图层，可以控制图层上的对象是显示的还是隐藏的，对象是否使用默认特性（例如该图层的颜色、线型或线宽）或对象特性是否单独指定给每个对象，是否打印以及如何打印图层上的对象，是否锁定图层上的对象并且无法修改，对象是否在各个布局视口中显示不同的图层特性。例如，当图形看起来很复杂时，可以通过图层隐藏（关闭）当前一些不需要看到的对象，如图6-1所示，其中图6-1a为显示全部图形时的效果，而图6-1b则为通过关闭其图层暂时隐藏门和电线后的图形效果。

每个AutoCAD图形都包括一个名为“0”的图层，该图层的用途是为了确保每个图形至少包括一个图层，并提供与块中的控制颜色相关的特殊图层。名为“0”的图层不能被删除或重命名。在实际设计工作中，通常建议用户根据设计情况创建几个新图形来组织图形，而不是在图层0上创建整个图形。

如果要查看图形的组织方式，那么可使用“LAYER”命令（其对应的工具为“图层特性”按钮 ）来打开“图层特性管理器”选项板（可简称为图形特性管理器）。有关图层特性管理器的内容将在6.2节中详细介绍.

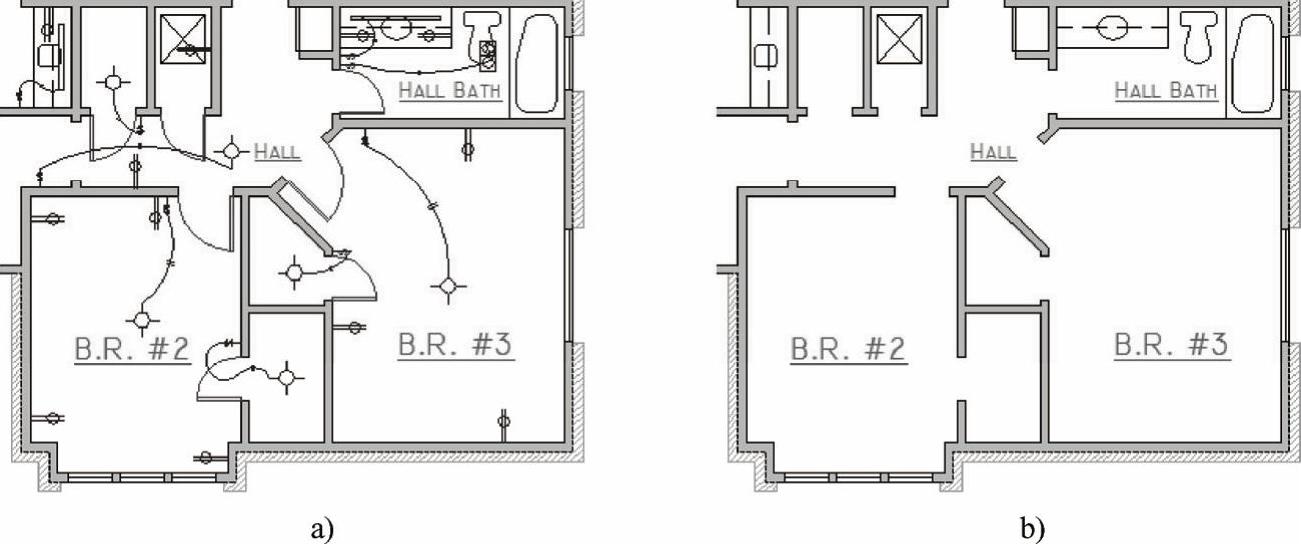

图6-1 示例：通过图层隐藏当前一些不需要看到的对象(www.daowen.com)

a）显示全部图形时 b)通过关闭其图层暂时隐藏门和电线

图层特性管理器占用较大的空间，而且用户并不总是需要所有选项。在这种情况下，用户可以关闭图层特性管理器，而在功能区中可以快速访问最常用的图层控件。当未选定任何对象时，功能区“默认”选项卡上的“图层”面板将显示当前图层的名称，以及提供一些常用的图层工具，如图6-2所示。在实际设计工作中，要不时地检查此“图层”面板的“图层”下拉列表框，以确保用户创建的对象位于正常的图层上。使用“图层”下拉列表框指定当前图层的方法很简单，即在该下拉列表框中单击下拉箭头以显示图层列表，然后从中单击所需的一个图层即可使其成为当前图层，指定当前图层后，所有新建图形对象都将落在该当前图层上。在“图层”下拉列表框中，还可以通过单击列表中的任何图标以更改相关图层的设置。

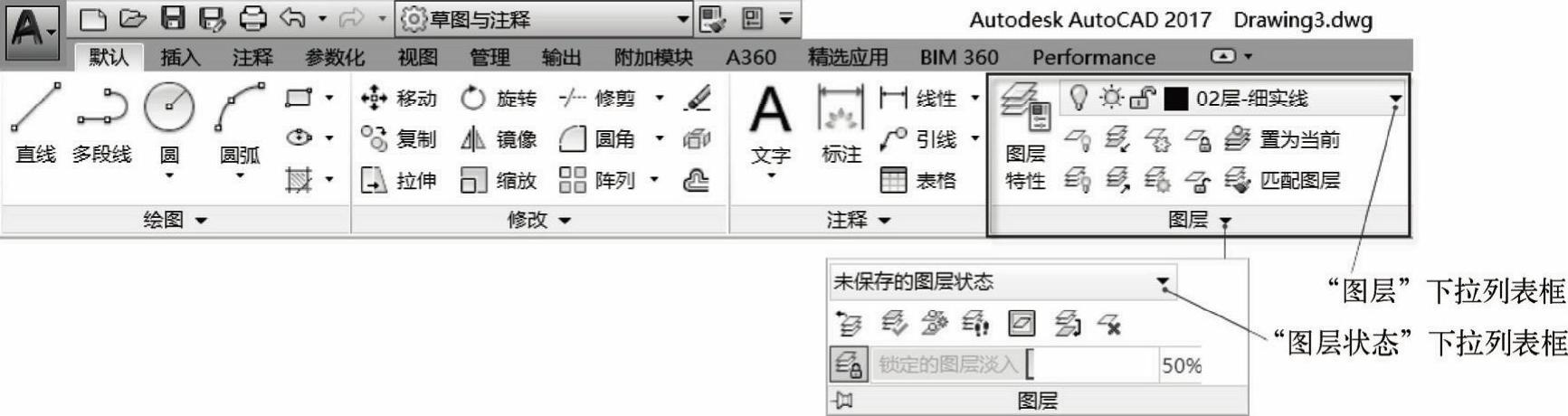

图6-2 功能区“默认”选项卡的“图层”面板

制图是一项严谨且需要满足某些设计标准的工作，实践证明建立或遵从公司范围内的图层标准至关重要，这是因为图层标准对于团队项目非常重要。使用预设的图层标准，图形组织将随着实践的推移在部门间变得更有逻辑、更一致、更兼容以及更易于维护。
