AutoCAD2017编辑对象特性与特性匹配快速学习

时间：2023-10-23 理论教育 版权反馈

【摘要】：对象特性控制着对象的外观和行为，并用于组织图形。图5-35 修改对象的相关特性图5-36 修改特性后的图形效果在实际设计中，经常使用“特性”选项板来为选定尺寸对象设置独立的尺寸公差，这在后面的章节中将有详细介绍在“快速访问”工具栏中还提供了一个与对象特性相关的实用工具，即“特性匹配”按钮，它用于将选定对象的特性应用于其他对象。

对象特性控制着对象的外观和行为，并用于组织图形。在AutoCAD中，每个图形对象都具有常规特性和类型所特有的特性，其中，常规特性主要包括其图层、颜色、线型、线型比例、线宽、透明度和打印样式。

在“快速访问”工具栏中单击“特性”按钮，或者按〈Ctrl+1〉组合键，可打开或关闭“特性”选项板。“特性”选项板提供所有特性设置的最完整列表。如果没有选定对象，那么在“特性”选项板中可以查看和更改要用于所有新对象的当前特性；如果选定单个对象，那么在“特性”选项板中可以查看并更改所选定的单个对象的常规特性和其所特有的特性；如果选定多个对象，那么在“特性”选项板中可以查看并更改它们的共用特性。

下面介绍如何通过“特性”选项板来修改一个圆对象。

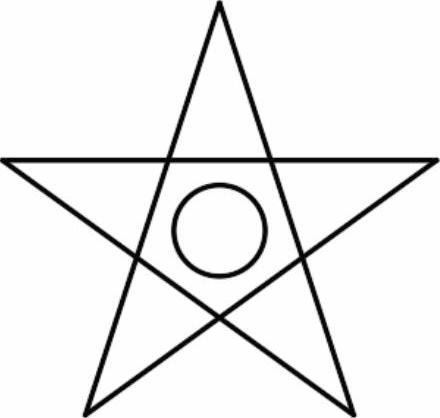

打开“特性编辑练习.dwg”文件，该图形文件中已有的源图形对象如图5-33所示。

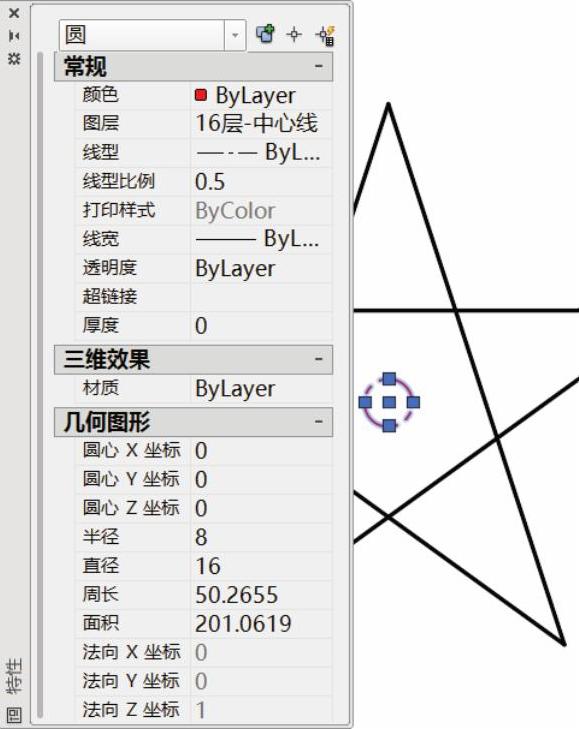

在“快速访问”工具栏中单击“特性”按钮以打开“特性”选项板，或者按Ctrl+1〉组合键来打开“特性”选项板，接着在图形窗口中选择以中心线显示的圆，则“特性”选项板显示该圆的所有特性，如图5-34所示。

图5-33 已有图形

图5-34 显示圆的所有特性

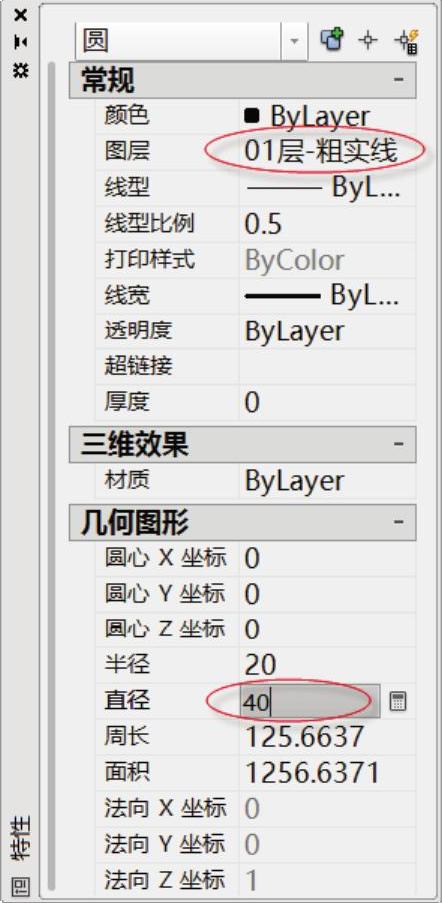

在“特性”选项板的“常规”选项组中，将“图层”更改为“01层-粗实线”层，在“几何图形”选项组的“直径”文本框中输入“40”并按〈Enter〉键确认，如图5-35所示。

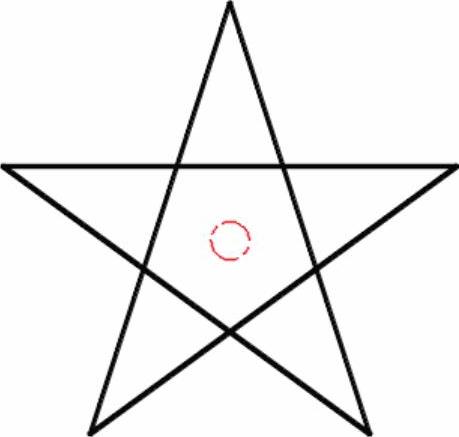

将光标置于绘图窗口中，按〈Esc〉键取消对象选择。再次单击“特性”按钮或者按〈Ctrl+1〉组合键以关闭“特性”选项板。更改圆特性后的图形效果如图5-36所示。

图5-35 修改对象的相关特性

(www.daowen.com)

图5-36 修改特性后的图形效果

在实际设计中，经常使用“特性”选项板来为选定尺寸对象设置独立的尺寸公差，这在后面的章节中将有详细介绍

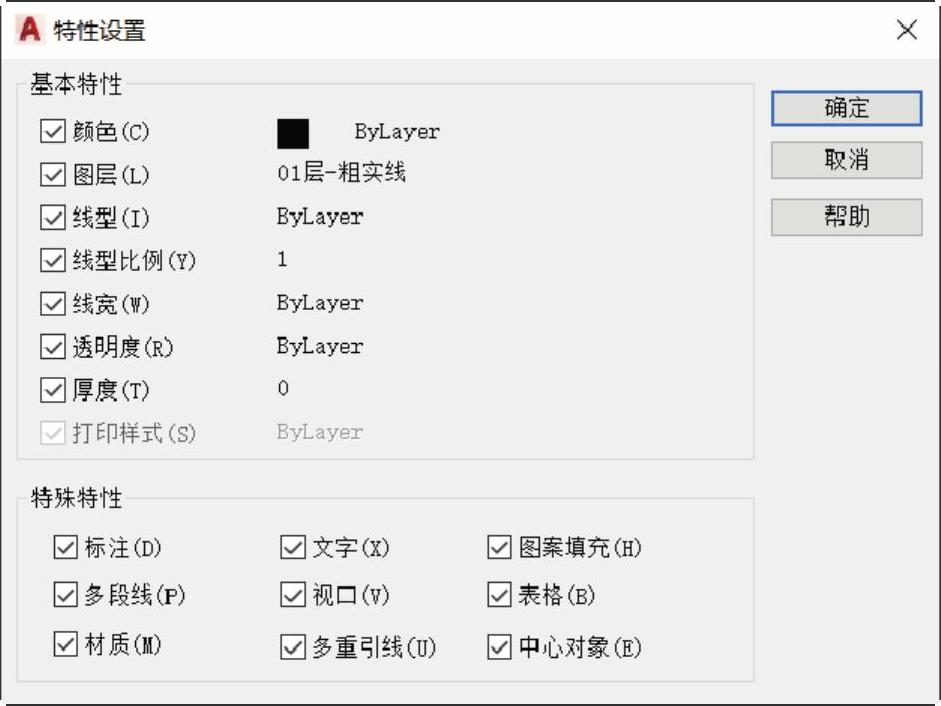

在“快速访问”工具栏中还提供了一个与对象特性相关的实用工具，即“特性匹配”按钮，它用于将选定对象的特性应用于其他对象。可以应用的特性类型包括颜色、图层、线型、线型比例、线宽、打印样式、透明度和其他指定的特性。用户也可以在“草图与注释工作空间功能区“默认”选项卡的“特性”面板中单击“特性匹配”按钮来进行特性匹配操作。
