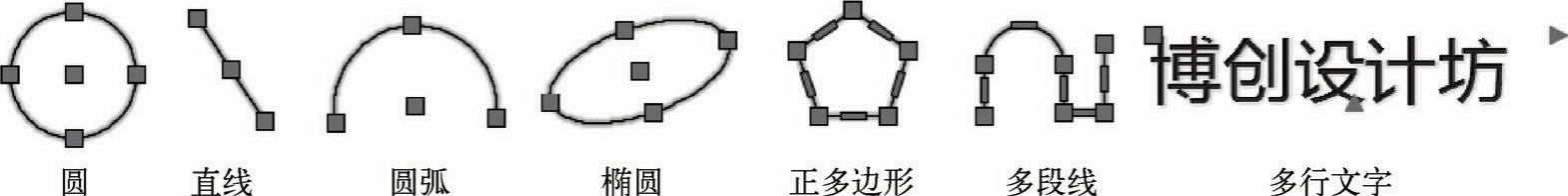

在AutoCAD中,可以使用不同类型的夹点和夹点模式来以其他方式重新塑造、移动或操纵对象。在没有“选择对象”命令提示下使用定点设备(如鼠标)选择对象时,在所选对象上将显示有默认蓝色的小方格,有些对象还显示有小三角形,这便是夹点,举例夹点如图5-8所示。需要用户注意的是锁定图层上的对象不会显示夹点。选择夹点后,用户可以使用默认夹点模式(拉伸)编辑对象或在夹点上右击以访问夹点编辑选项,而不是输入命令。可以从选定对象上的选定夹点访问的编辑选项有“拉伸”“移动”“旋转”“缩放”和“镜像”。


图5-8 各举例对象上的夹点显示

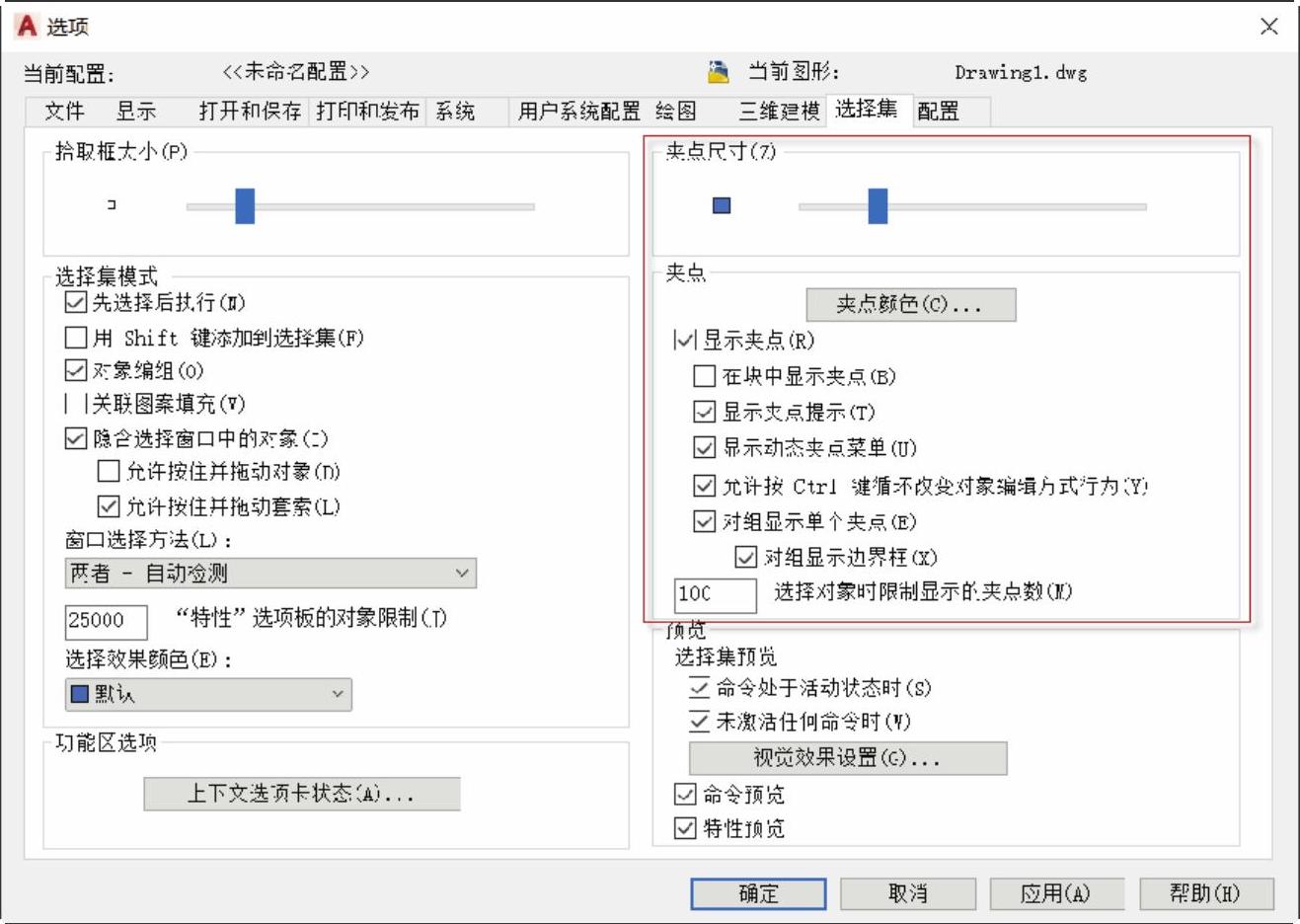

关于夹点的显示与否以及如何显示,用户可以通过“选项”对话框去设置。单击“应用程序”按钮 978-7-111-54477-7-Chapter05-18.jpg ,接着从打开的应用程序菜单中单击“选项”按钮 978-7-111-54477-7-Chapter05-19.jpg ,弹出“选项”对话框,切换至“选择集”选项卡,此时在“夹点尺寸”选项组中通过拖动滑块指定夹点尺寸,并可以在“夹点”选项组中设置显示夹点、夹点颜色、显示夹点提示、显示动态夹点菜单等,如图5-9所示。在初始默认情况下,AutoCAD系统启用显示夹点和显示夹点提示等。设置好后单击“确定”按钮。


图5-9 设置夹点尺寸和夹点选项等

使用夹点编辑对象的方法步骤简述如下。(www.daowen.com)

选择要编辑的对象,此时所选对象上显示有相应的夹点。

执行以下一项或多项操作。

●选择所需夹点,此时默认的夹点模式为“拉伸”,移动所选夹点来拉伸对象。对于某些对象夹点(如块参照夹点),此操作将移动对象而不是拉伸它。

●按〈Enter〉键或空格键循环到“移动”“旋转”“比例缩放”或“镜像”夹点模式,或在选定的夹点上右击以查看快捷菜单,该快捷菜单提供所有可用的夹点模式和其他选项。

●将光标悬停在夹点上以参看和访问多功能夹点菜单(如果有),然后按〈Ctrl〉键循环浏览可用的选项。

根据指定的夹点模式进行相关的操作,如移动定点设备并单击。
