使用“合并”命令(JOIN),可以合并相似对象以形成一个完整的对象,包括将直线、圆弧、椭圆弧、多段线、三维多段线、样条曲线和螺旋通过其端点合并为单个对象。合并操作将在其公共端点合并一系列有限的线性和开放的弯曲对象以创建单个二维或三维对象,所产生的对象类型取决于选定的对象类型、首先选定的对象类型以及对象是否共面。“合并”命令的功能与“打断”命令的功能有些相反之处。

合并操作的典型情形如下。

●使用单条直线替换两条共线的直线。

●如果要合并的对象是直线和多段线,则直线和多段线必须连接,合并后整个对象将变成一条单一的多段线。

●闭合由“BREAK”命令产生的线中的间隙。

●将圆弧转换为圆或将椭圆弧转换为椭圆。

●在地形图中合并多个长多段线。

●连接两个样条曲线,在它们之间保留扭折。

合并对象的步骤较为简单,即在功能区“默认”选项卡的“修改”面板中单击“合并”按钮,接着选择源对象或选择多个有效对象以合并在一起,有效对象包括直线、圆弧、椭圆弧、多段线、三维多段线和样条曲线。

下面介绍合并操作的一个典型范例。

在“快速访问”工具栏中单击“打开”按钮 978-7-111-54477-7-Chapter04-167.jpg ,选择“合并即学即练.dwg”图形文件来打开,文件中的原始图形如图4-78所示。

在功能区“默认”选项卡的“修改”面板中单击“合并”按钮 978-7-111-54477-7-Chapter04-168.jpg 选择圆弧,按Enter〉键,接着在“选择圆弧,以合并到源或进行[闭合(L)]:”提示下选择“闭合”选项,结果如图4-79所示,结果显示已经将所选圆弧转换为圆。

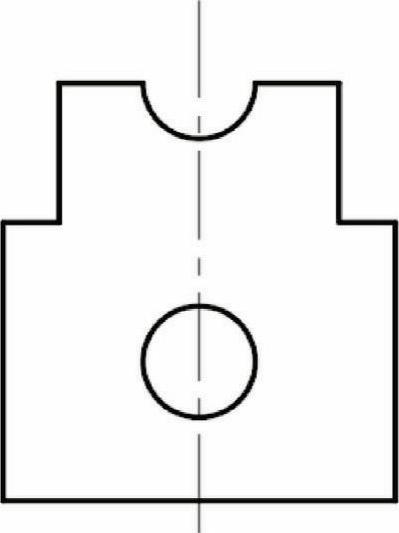

图4-78 原始图形

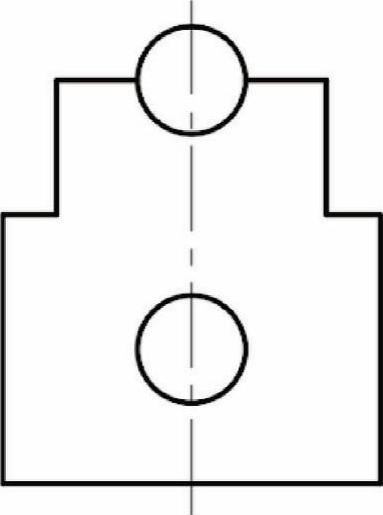

图4-79 将圆弧转换为圆

在功能区“默认”选项卡的“修改”面板中单击“合并”按钮 978-7-111-54477-7-Chapter04-171.jpg ,接着根据命令行提示进行以下操作。

命令:_join

选择源对象或要一次合并的多个对象:找到1个 //选择图4-80所示的线段1

选择要合并的对象:找到1个,总计2个 //选择图4-80所示的线段2

选择要合并的对象:↙

2条直线已合并为1条直线

此时,可以直接选择合并为单一对象的直线,如图4-81所示。

在“快速访问”工具栏中单击“另存为”按钮 978-7-111-54477-7-Chapter04-172.jpg ,指定保存路径,将图形另存为“合并即学即练完成效果.dwg”文件。

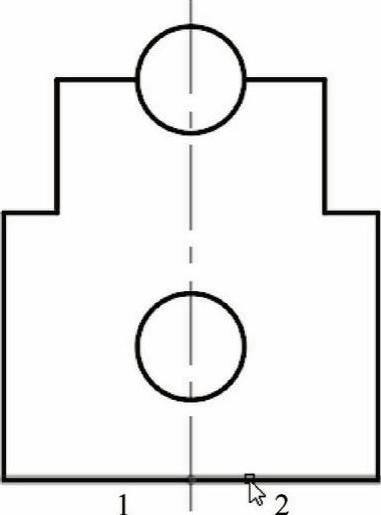

图4-80 选择要合并的线段

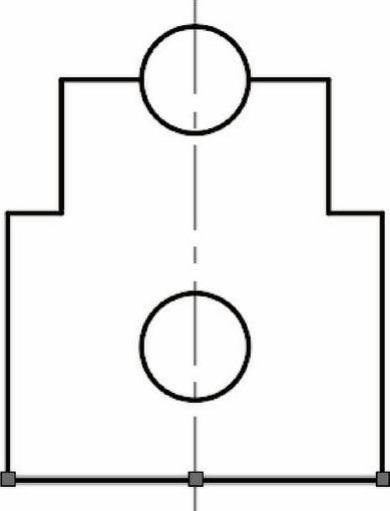

图4-81 将两条线段合并成一个条线段
