AutoCAD2017光顺曲线教程

使用“光顺曲线”命令(“BLEND”)可以在两条开放曲线的端点之间创建相切或平滑的样条曲线,生成的样条曲线的形状取决于指定的连续性,而选定对象的长度保持不变。有效对象包括直线、圆弧、椭圆弧、螺旋、开放的多段线和开放的样条曲线。

下面通过一个范例介绍创建光顺曲线的一般方法步骤。

在“快速访问”工具栏中单击“打开”按钮 978-7-111-54477-7-Chapter04-141.jpg ,选择“光顺曲线练习.dwg”图形文件来打开,文件中的原始图形如图4-67所示。

在功能区“默认”选项卡的“修改”面板中单击“光顺曲线”按钮 978-7-111-54477-7-Chapter04-142.jpg 该按钮和“圆角”按钮 978-7-111-54477-7-Chapter04-143.jpg 、“倒角”按钮 978-7-111-54477-7-Chapter04-144.jpg 同在一个下拉菜单列表中),根据命令提示执行以下操作。在选择对象时,注意在所要求的端点附近单击对象。

命令:_BLEND

连续性=相切

选择第一个对象或[连续性(CON)]:CON↙

输入连续性[相切(T)/平滑(S)]<相切>:S↙

选择第一个对象或[连续性(C ON)]: //选择样条曲线,如图4-68所示

选择第二个点: //选择直线段,如图4-69所示(www.daowen.com)

光顺曲线的结果如图4-70所示。光顺曲线的连续性选项有“相切”和“平滑”:“相切”选项用于创建一条3阶样条曲线,在选定对象的端点处具有相切(G1)连续性;“平滑”选项用于创建一条5阶样条曲线,在选定对象的端点处具有曲率(G2)连续性。如果使用“平滑”选项,建议勿将显示从“控制点”切换为“拟合点”,因为此操作将样条曲线更改为3阶,这会改变样条的形状。

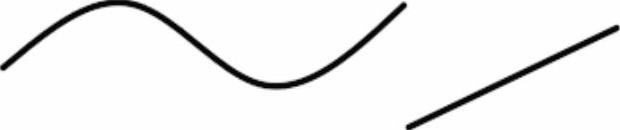

图4-67 已有的样条曲线与直线段

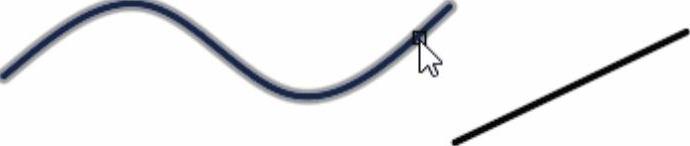

图4-68 单击选择样条曲线

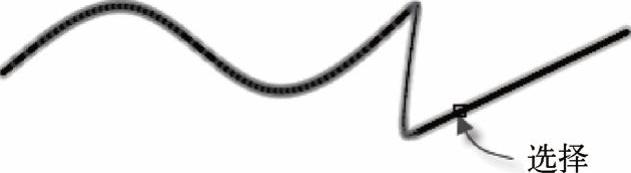

图4-69 单击选择直线段

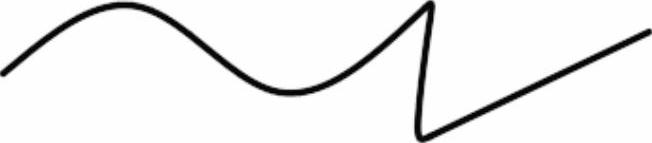

图4-70 光顺曲线的结果
