倒角用于连接两个对象，使它们以平角或倒角相接。在图4-63所示的典型示例中，创建有多个倒角。倒角的创建方法和圆角的创建方法是相似的。除了可以在两个选定对象之间创建倒角，还可以为多段线中的两条线段创建倒角（例如，可以为相邻或只能用一条圆弧段分开的多段线的线段创建倒角，对于被圆弧段间隔的多段线线段，倒角将删除此圆弧并用倒角线替换它），也可以对整条多段线进行倒角（对整条多段线进行倒角时，每个交点都被倒角，但只对那些长度足够适合倒角距离的线段进行倒角）。

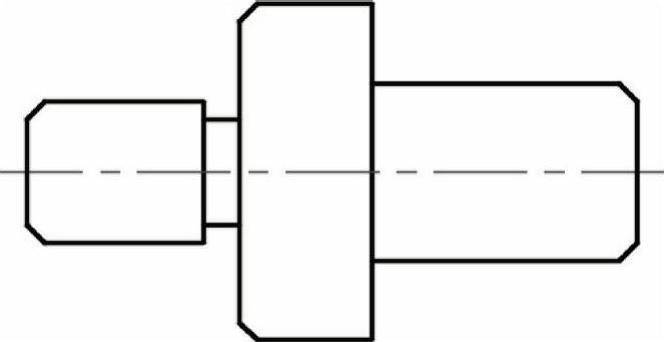

图4-63 倒角示例

下面通过一个范例介绍如何在二维图形中创建倒角

在“快速访问”工具栏中单击“打开”按钮 ，选择“倒角即学即练.dwg”图形文件来打开，文件中的原始图形如图4-64所示。

在功能区“默认”选项卡的“修改”面板中单击“倒角”按钮 ，根据命令行提示进行以下操作。

命令:_chamfer

(“修剪”模式)当前倒角距离1=0.0000，距离2=0.0000

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:D↙

指定第一个倒角距离＜0.0000＞:2↙

指定第二个倒角距离＜2.0000＞:↙

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:T↙

输入修剪模式选项[修剪(T)/不修剪(N)]＜修剪＞:T↙

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:M↙

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择线段1

选择第二条直线，或按住〈Shift〉键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]: //选择线段2

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择线段2

选择第二条直线，或按住〈Shift〉键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]: //选择线段3(www.daowen.com)

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择线段4

选择第二条直线，或按住〈Shift〉键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]: //选择线段5

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择线段6

选择第二条直线，或按住〈Shift〉键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]: //选择线段7

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择线段7

选择第二条直线，或按住〈Shift〉键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]: //选择线段8

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择线段9

选择第二条直线，或按住〈Shift〉键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]: //选择线段4

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:↙

完成创建多组倒角后的图形如图4-65所示。

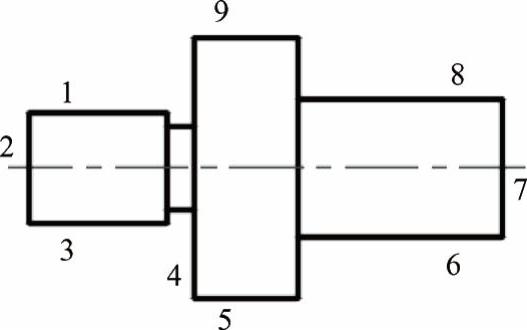

图4-64 原始图形

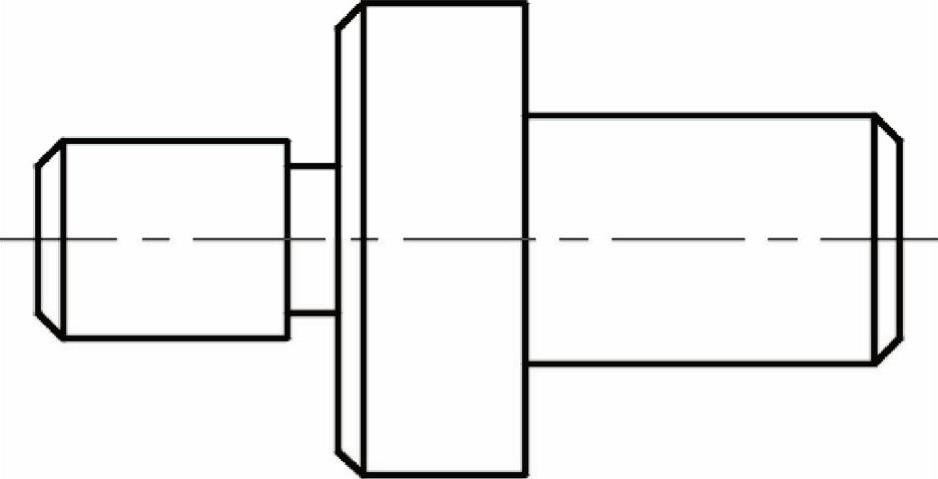

图4-65 创建倒角

在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮 ，连接相关的顶点绘制所需的直线，结果如图4-66所示。

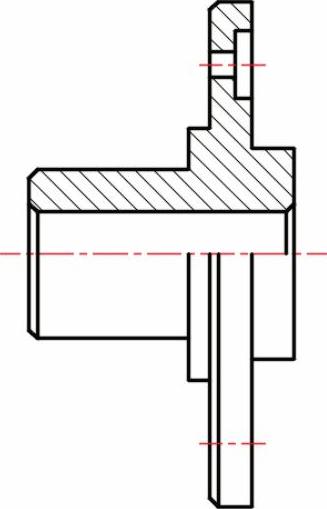

图4-66 绘制相关直线段
