圆角使用与对象相切并且具有指定半径的圆弧连接两个对象。圆角有内圆角和外圆角之分。AutoCAD中的圆角功能(命令为“FILLET”)是较为强大的,除了可以在选定的两个对象之间创建圆角之外,还可以使用单个命令为多段线的所有角点添加圆角,也可以使用“多个”选项为多组对象添加圆角而无须退出命令。在圆角绘制过程中,可以使用“修剪”选项来指定是否修剪选定的对象、将对象延伸到创建的圆弧的端点,或不作更改。
下面通过一个范例介绍如何在二维图形中创建圆角。
在“快速访问”工具栏中单击“打开”按钮 ,选择“圆角即学即练.dwg”图形文件来打开,文件中的原始图形如图4-59所示。
在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮 ,接着根据命令行提示进行以下操作。
命令:_fillet
当前设置:模式=修剪,半径=0.0000
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:T↙
输入修剪模式选项[修剪(T)/不修剪(N)]<修剪>:T↙
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:M↙
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:R↙
指定圆角半径<0.0000>:12.5↙
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //选择线段1
选择第二个对象,或按住〈Shift〉键选择对象以应用角点或[半径(R)]: //选择线段2
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]://选择线段2
选择第二个对象,或按住〈Shift〉键选择对象以应用角点或[半径(R)]: //选择线段3
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:↙ //按〈Enter〉键结束命令
对两组线段进行圆角得到的图形效果如图4-60所示。

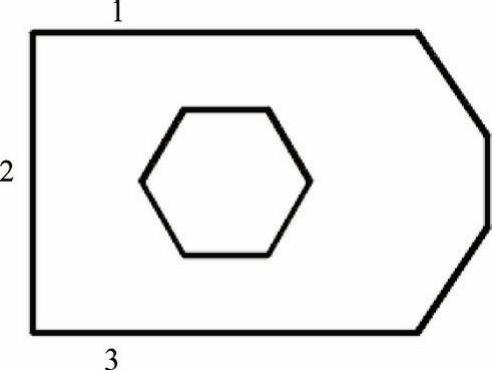

图4-59 要圆角的原始图形(www.daowen.com)

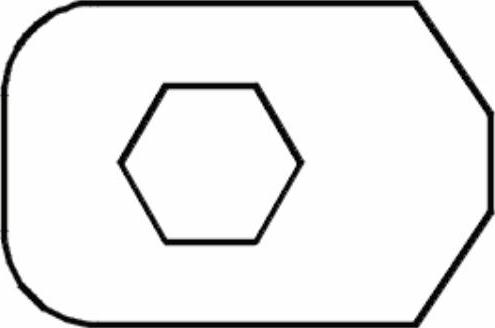

图4-60 圆角的图形效果1
在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮 ,接着根据命令行提示进行以下操作
命令:_fillet
当前设置:模式=修剪,半径=12.5000
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:R↙
指定圆角半径<12.5000>:6↙
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:P↙
选择二维多段线或[半径(R)]: //选择正六边形
6条直线已被圆角
对正六边形多段线进行圆角后的图形效果如图4-61所示。
在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮 ,在图形中选择直线段AB,接着在“选择第二个对象,或按住〈Shift〉键选择对象以应用角点或[半径(R)]:”提示下按住〈Shift〉键选择直线段CD,得到的操作结果如图4-62所示。

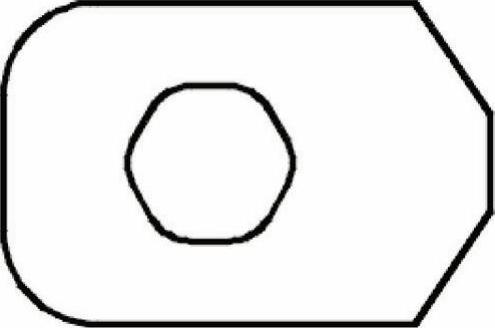

图4-61 对多段线进行圆角
图4-62 特殊圆角操作的结果
在“快速访问”工具栏中单击“另存为”按钮 ,指定保存路径,将图形另存为“圆角即学即练完成效果.dwg”文件。
