AutoCAD2017环形阵列教程

时间:2023-10-23 理论教育 版权反馈
【摘要】:创建环形阵列是指围绕中心点或旋转轴在环形阵列中均匀分布对象副本。环形阵列又称极轴阵列。本节主要介绍在二维制图中使用环形阵列。图4-29 在“阵列创建”选项卡中设置相关参数和选项在“阵列创建”上下文选项卡中单击“关闭阵列”按钮 ,完成创建的环形阵列结果如图4-30所示。图4-30 完成创建的环形阵列结果在“快速访问”工具栏中单击“另存为”按钮 ,指定保存路径,将图形另存为“环形阵列即学即练完成效果.dwg”文件。

AutoCAD2017环形阵列教程

创建环形阵列是指围绕中心点或旋转轴在环形阵列中均匀分布对象副本。环形阵列又称极轴阵列。本节主要介绍在二维制图中使用环形阵列。

在创建阵列的过程中,可以设置阵列的关联性,即阵列可以为关联阵列或非关联阵列。所谓的关联性可以允许用户通过维护项目之间的关系快速在整个阵列中传递更改。

●关联:项目包含在单个阵列对象中,类似于块。可编辑阵列对象的特性(例如间距或项目数,还可以替代项目特性或替换项目的源对象,并编辑项目的源对象以更改参照这些源对象的所有项目。

●非关联:阵列中的项目将创建为独立的对象。更改一个项目不影响其他项目。下面通过一个范例介绍如何在二维制图中创建环形阵列对象。

在“快速访问”工具栏中单击“打开”按钮 978-7-111-54477-7-Chapter04-50.jpg ,选择“环形阵列即学即练.dwg”图形文件来打开,该文件的已有图形如图4-26所示。此时,确保使用“草图与注释”工作空间,并在状态栏中确保启动对象捕捉和对象捕捉追踪模式等。

在功能区“默认”选项卡的“修改”面板中单击“环形阵列”按钮 978-7-111-54477-7-Chapter04-51.jpg ,接着在图形窗口中选择要阵列的多个对象,如图4-27所示,按〈Enter〉键完成对象选择,然后使用设定的对象捕捉模式选择图4-28所示的交点或圆心点作为阵列的中心点。


图4-26 原始图形


图4-27 选择要阵列的对象(www.daowen.com)

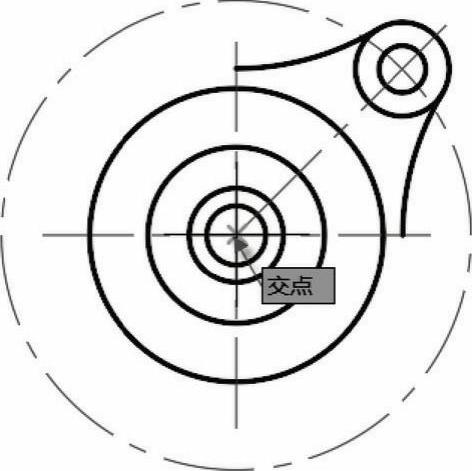

图4-28 指定阵列的中心点

此时功能区出现“阵列创建”上下文选项卡,从中设置“项目数”为“4”,填充角度默认为360°,并设置其他参数和选项,如图4-29所示。

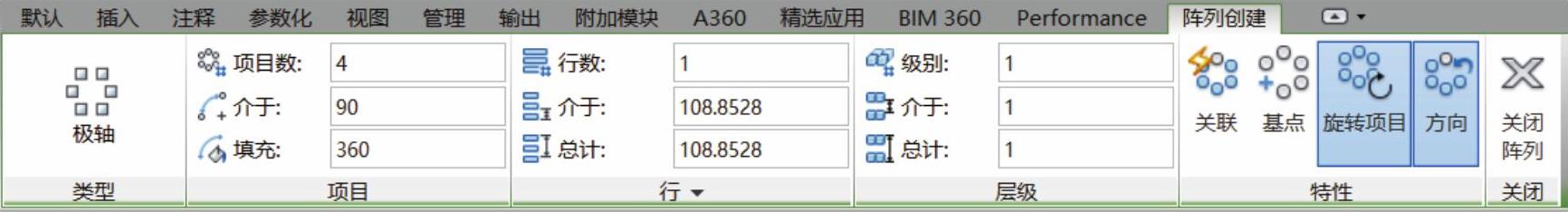

图4-29 在“阵列创建”选项卡中设置相关参数和选项

在“阵列创建”上下文选项卡中单击“关闭阵列”按钮 978-7-111-54477-7-Chapter04-56.jpg ,完成创建的环形阵列结果如图4-30所示。

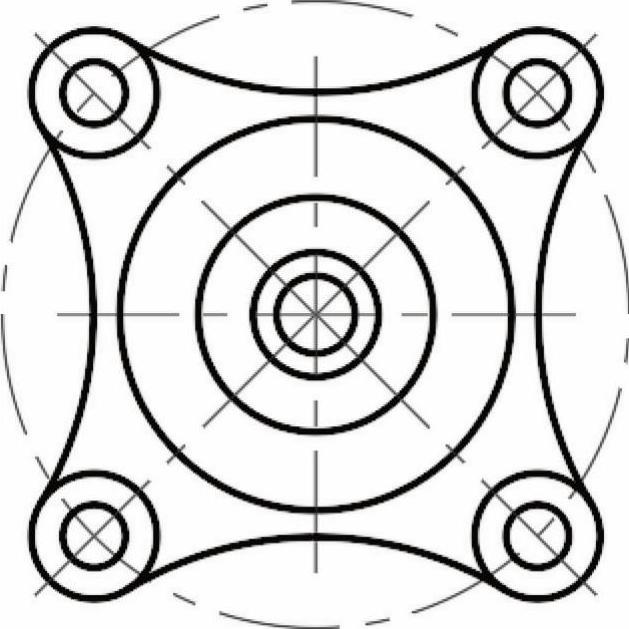

图4-30 完成创建的环形阵列结果

在“快速访问”工具栏中单击“另存为”按钮 978-7-111-54477-7-Chapter04-58.jpg ,指定保存路径,将图形另存为“环形阵列即学即练完成效果.dwg”文件。
