可以绕指定基点旋转图形中的选定对象。旋转对象的步骤如下

在功能区“默认”选项卡的“修改”面板中单击“旋转”按钮 978-7-111-54477-7-Chapter04-26.jpg ,或者在命令行的“输入命令”提示下输入“ROTATE”并按〈Enter〉键

选择要旋转的对象,按〈Enter〉键。

指定旋转基点。

此时出现“指定旋转角度,或[复制(C)/参照(R)]<当前默认值>:”的提示信息。执行以下操作之一。

●输入旋转角度。输入正的角度值可逆时针或顺时针旋转对象,具体取决于“图形单位”对话框中的基本角度方向设置。

●绕基点拖动对象并指定旋转对象的终点位置点。为了更加精确,可以使用“正交”模式、极轴追踪或对象捕捉。

●输入“C”并按〈Enter〉键,将创建选定对象的副本。

●输入“R”并按〈Enter〉键,将选定对象从指定参照角度旋转到绝对角度。旋转图形的操作实例如下。

在“快速访问”工具栏中单击“打开”按钮 978-7-111-54477-7-Chapter04-27.jpg ,选择“旋转即学即练.dwg”图形文件来打开,该文件中的原始图形如图4-14所示。此时,确保使用“草图与注释”工作空间。

在功能区“默认”选项卡的“修改”面板中单击“旋转”按钮 978-7-111-54477-7-Chapter04-28.jpg ,或者在命令行的“输入命令”提示下输入“ROTATE”并按〈Enter〉键,根据命令行提示进行以下操作。

命令:_rotate

UCS当前的正角方向:ANGDIR=逆时针ANGBASE=0

窗交(C)套索–按空格键可循环浏览选项找到4个 //选择要旋转的图形

选择对象:↙ //按〈Enter〉键

指定基点:_int于//选择两中心线的交点作为旋转基点

指定旋转角度,或[复制(C)/参照(R)]<35>:R↙ //选择“参照”选项

指定参照角<0>:_cen于 //选择图4-15所示的圆心A

指定第二点: //选择图4-15所示的圆心B

指定新角度或[点(P)]<0>: //捕捉并选择图4-16所示的端点

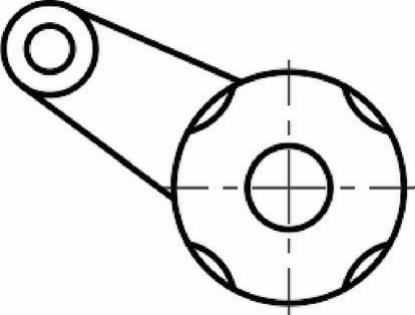

图4-14 原始图形(www.daowen.com)

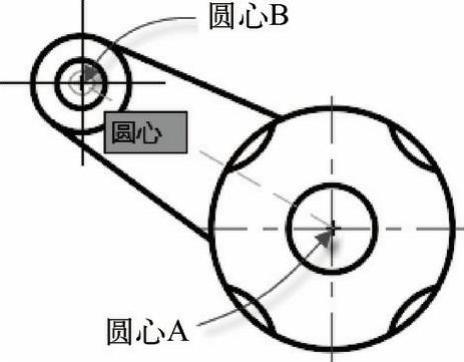

图4-15 依次选择两个圆心点

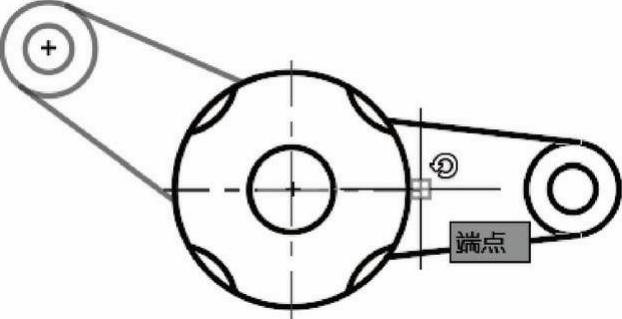

图4-16 指定新角度点

旋转1结果如图4-17所示

继续进行旋转操作。在功能区“默认”选项卡的“修改”面板中单击“旋转”按钮 978-7-111-54477-7-Chapter04-32.jpg ,或者在命令行的“输入命令”提示下输入“ROTATE”并按〈Enter〉键,根据命令行提示进行以下操作。

命令:_rotate

UCS当前的正角方向:ANGDIR=逆时针ANGBASE=0

窗交(C)套索–按空格键可循环浏览选项找到4个 //选择要旋转的图形对象

选择对象:↙ //按〈Enter〉键

指定基点:_cen于 //选择左侧圆心即两中心线的交点

指定旋转角度,或[复制(C)/参照(R)]<210>:C↙ //选择“复制(C)”选项

旋转一组选定对象。

指定旋转角度,或[复制(C)/参照(R)]<210>:180↙ //输入旋转角度,按〈Enter〉键

得到的旋转复制结果如图4-18所示。

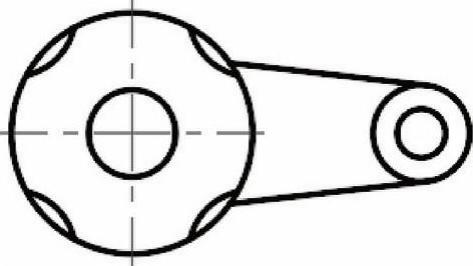

图4-17 旋转1结果

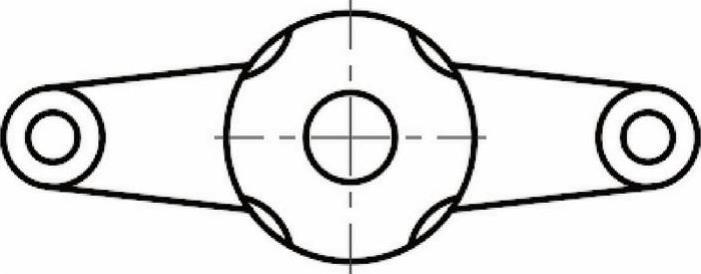

图4-18 旋转复制结果

在“快速访问”工具栏中单击“另存为”按钮 978-7-111-54477-7-Chapter04-35.jpg ,指定保存路径,将图形另存为“旋转即学即练完成效果.dwg”文件。
