AutoCAD2017镜像步骤图解

在实际设计工作中会碰到很多图形是对称的,此时可以先创建表示半个图形的对象,接着选择这些对象并沿着指定的对称线进行镜像以创建另一半,如图4-8所示。

镜像图形的操作比较简单,即在单击“镜像”按钮 978-7-111-54477-7-Chapter04-16.jpg ,或者在命令行的“输入命令”提示下输入“MIRROR”并按〈Enter〉键,接着选择要镜像的图形对象,按〈Enter〉键完成对象选择,然后指定镜像线的第1点和第2点,指定的两个点将成为镜像线(直线)的两个端点,选定对象相对于这条镜像线(直线)被镜像,最后在提示下确定在镜像原始对象后是删除还是保留它们。

镜像图形的典型示例如下。

在“快速访问”工具栏中单击“打开”按钮 978-7-111-54477-7-Chapter04-17.jpg ,选择“镜像即学即练.dwg”图形文件来打开,该文件中的原始图形如图4-9所示。

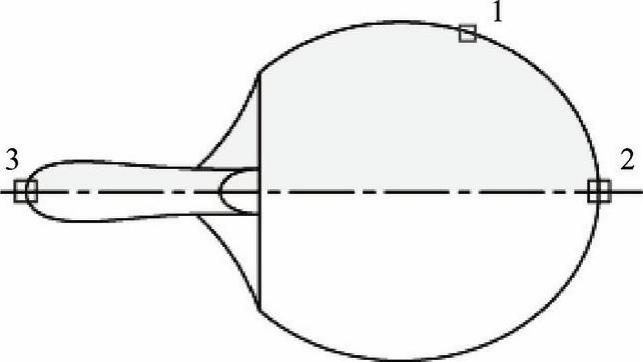

图4-8 镜像示例

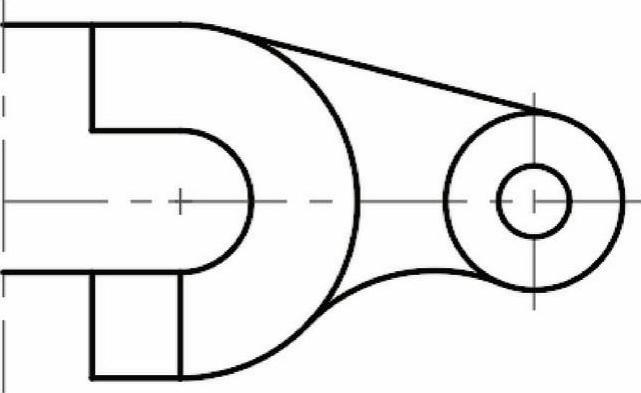

图4-9 镜像前的原始图形

切换至“草图与注释”工作空间,在功能区“默认”选项卡的“修改”面板中单击“镜像”按钮 978-7-111-54477-7-Chapter04-20.jpg ,接着根据命令行提示进行以下操作。

命令:_mirror

窗交(C)套索–按空格键可循环浏览选项找到18个 //通过窗交套索方式选择要镜像的对象,如图4-10所示

选择对象:↙ //按〈Enter〉键

指定镜像线的第一点: //在竖直中心线上选择端点A点,如图4-11所示

指定镜像线的第二点: //在竖直中心线上选择端点B点,如图4-11所示(www.daowen.com)

要删除源对象吗?[是(Y)/否(N)]<N>:N //选择“否”选项

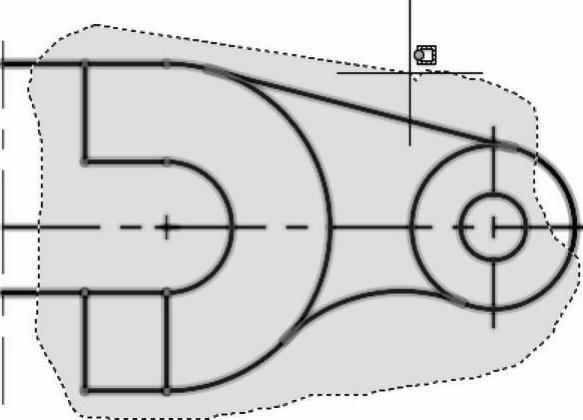

图4-10 选择要镜像的图形(窗交套索选择)


图4-11 指定镜像线上的两点

镜像图形的结果如图4-12所示

在“快速访问”工具栏中单击“另存为”按钮 978-7-111-54477-7-Chapter04-23.jpg ,指定保存路径,将图形另存为“镜像即学即练完成效果.dwg”文件。

如果在该例中,在“要删除源对象吗?[是(Y)/否(N)]<N>:”提示下选择“是”选项,那么最终得到的图形如图4-13所示。

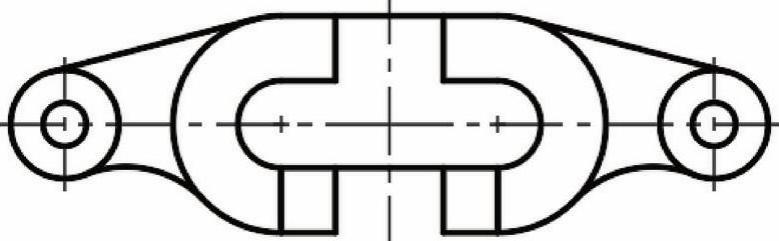

图4-12 镜像结果

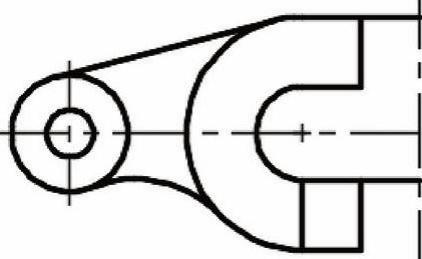

图4-13 删除源对象的镜像结果

有时会遇到镜像文字对象的情况,在默认情况下,AutoCAD镜像文字对象时不更改文字的方向。如果确实要反转文字,那么需要将MIRRTEXT系统变量设置为“1”。
