在绘图过程中，有时会遇到两个形状完全相同但放置位置不同的图形，如果都单独绘制则费时且烦琐，在这种情况下，可以先绘制好其中一个图形，再通过“复制”命令功能来完成另一个图形。

可以使用由基点及后跟的第二点指定的距离和方向复制对象。下面通过两个范例来介绍复制选定图形的方法和技巧。首先看第1个复制操作范例。

在“快速访问”工具栏中单击“打开”按钮 ，选择“复制即学即练.dwg”图形文件来打开，该文件中已有的图形如图4-1所示。

切换至“草图与注释”工作空间，在功能区“默认”选项卡的“修改”面板中单击“复制”按钮

，接着根据命令行提示进行以下操作。

命令:_copy

窗交(C)套索–按空格键可循环浏览选项找到2个//通过套索方式选择正六边形和小圆

选择对象:↙//按〈Enter〉键结束对象选择

当前设置:复制模式=单个

指定基点或[位移(D)/模式(O)/多个(M)]＜位移＞:M↙ //选择“多个”选项

指定基点或[位移(D)/模式(O)/多个(M)]＜位移＞://选择图4-2所示的圆心作为复制基点

指定第二个点或[阵列(A)]＜使用第一个点作为位移＞: //选择图4-3所示的新圆心（第2个圆心）

指定第二个点或[阵列(A)/退出(E)/放弃(U)]＜退出＞: //选择第3个圆心

指定第二个点或[阵列(A)/退出(E)/放弃(U)]＜退出＞: //选择第4个圆心

指定第二个点或[阵列(A)/退出(E)/放弃(U)]＜退出＞:↙ //按〈Enter〉键结束命令

完成复制操作创建多个复制副本，结果如图4-4所示。在该复制操作中，如果没有选择“多个（M）”选项，那么复制模式为“单个”，一次操作只能创建一个复制副本，这样便需要多次执行“复制”命令操作。

图4-1 已有图形

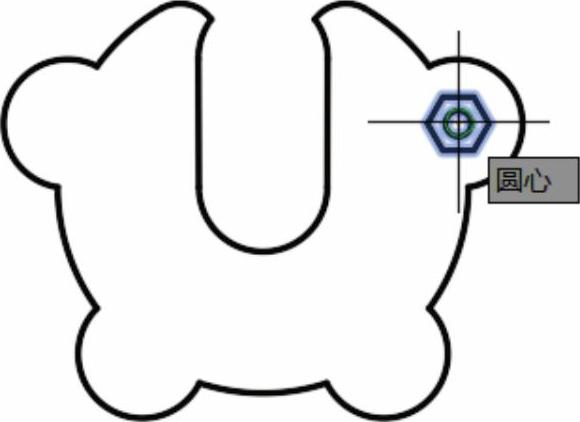

图4-2 选择要复制的对象

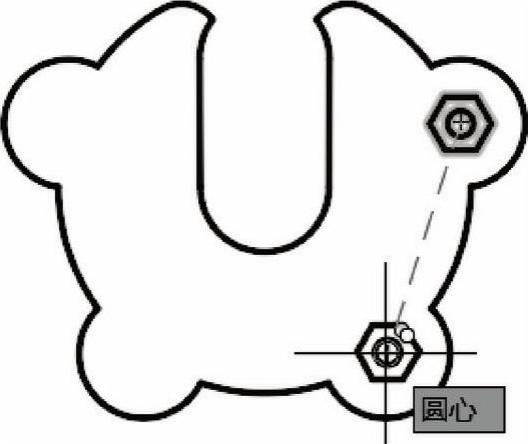

图4-3 指定第二点

(www.daowen.com)

图4-4 指定其他放置位置

如果在“指定基点或[位移(D)/模式(O)/多个(M)]＜位移＞:”提示下选择“位移”提示选项，则可以使用坐标指定相对距离和方向。指定的两点定义一个矢量，指示复制对象的放置离原位置有多远以及往哪个方向放置。如果在“指定第二个点”提示下按〈Enter〉键，则第一个点将被认为是相对X、Y、Z位移。例如，如果指定基点为“10,3”并在下一个提示下按〈Enter〉键，对象将被复制到距其当前位置在X方向上10个单位、在Y方向上3个单位的位置。

在“快速访问”工具栏中单击“另存为”按钮 ，指定保存路径，将图形另存为“复制即学即练完成效果.dwg”文件。

在AutoCAD 2017中，在复制操作过程中，可以根据设计要求指定在线性阵列中排列的副本数量。请看以下第2个复制操作实例。

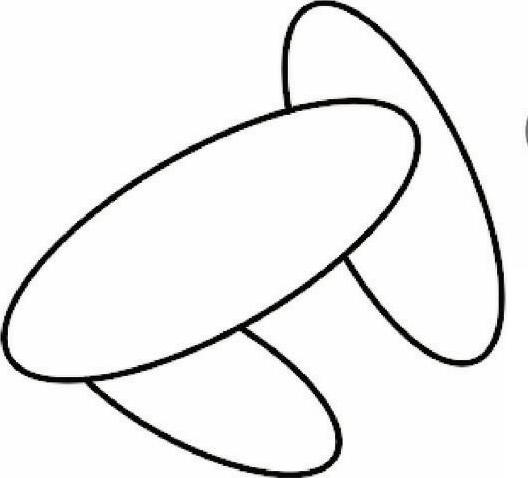

图4-5 原始图形

在“快速访问”工具栏中单击“打开”按钮 ，选择“复制即学即练2.dwg”图形文件来打开，该文件中的原始图形如图4-5所示。

切换至“草图与注释”工作空间，在功能区“默认”选项卡的“修改”面板中单击“复制”按钮 ，接着根据命令行提示进行以下操作。

命令:_copy

窗交(C)套索–按空格键可循环浏览选项找到3个 //选择全部图形作为要复制的对象

选择对象:↙ //按〈Enter〉键结束对象选择

当前设置:复制模式=单个

指定基点或[位移(D)/模式(O)/多个(M)]＜位移＞: //指定复制基点，如图4-6所示

指定第二个点或[阵列(A)]＜使用第一个点作为位移＞:A↙ //选择“阵列”提示选项

输入要进行阵列的项目数:5↙ //指定阵列项目数

指定第二个点或[布满(F)]:@100＜30↙ //指定第二个点相对坐标位置

结果如图4-7所示。在“指定第二个点或[布满(F)]:”提示下指定第二点，是为了确定阵列相对于基点的距离和方向。默认情况下，阵列中的第一个副本将放置在指定的位移，其他的副本使用相同的增量位移放置在超出该点的线性阵列中；“布满（F）”选项则用于在阵列中指定的位移放置最终副本，其他副本则布满原始选择集和最终副本之间的线性阵列间。

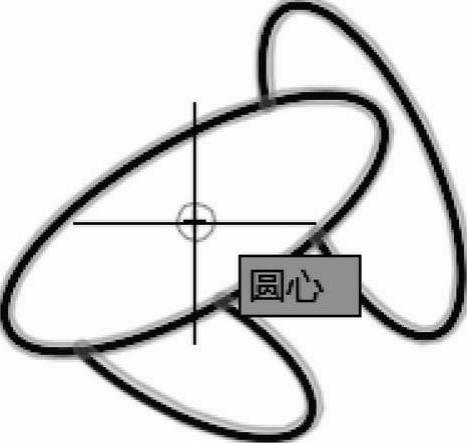

图4-6 指定基点

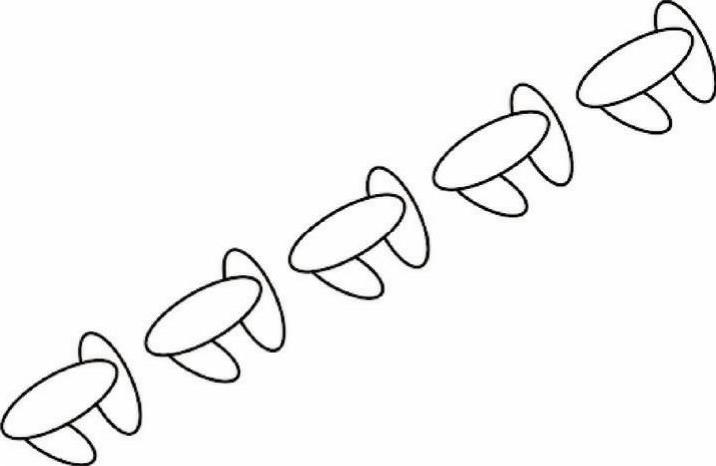

图4-7 复制的阵列结果

在“快速访问”工具栏中单击“另存为”按钮 ，指定保存路径，将图形另存为“复制即学即练2完成效果.dwg”文件。
