AutoCAD2017多线绘制方法及样式选择

时间：2023-10-23 理论教育 版权反馈

【摘要】：多线由1～16条平行线组成，这些平行线被称为多线的元素。开始绘制之前，可以更改多线的对正和比例。多线比例不影响线型。在命令行中输入“MLSTYLE”并按〈Enter〉键，系统弹出图3-59所示的“多线样式”对话框。图3-61 “新建多线样式：wALL-I”对话框多线可以有不同的封口，例如封口形式可以为直线、外弧和内弧等，起点和端点可以有不同的封口形式。

多线由1～16条平行线组成，这些平行线被称为多线的元素。可以指定这些平行线的宽度，而且每条线都可以有自己的颜色和线型。在建筑平面图中，经常使用“多线”来绘制内外墙。

绘制多线时，可以使用包含两个元素的“STANDARD”多线样式，也可以指定一个以前创建的多线样式。开始绘制之前，可以更改多线的对正和比例。多线对正将确定在光标的哪一侧绘制多线，或者是否位于光标的中心上，而多线的比例用来控制多线的全局宽度（使用当前单位）。多线比例不影响线型。用户可以根据设计需要创建多线的命名样式，这些命名样式用来控制元素的数量和每个元素的特性。多线的特性包括：元素的总数和每个元素的位置、每个元素与多线中间的偏移距离、每个元素的颜色和线型、每个顶点出现的称为joints的直线的可见性、使用的端点封口类型和多线的背景填充颜色等。

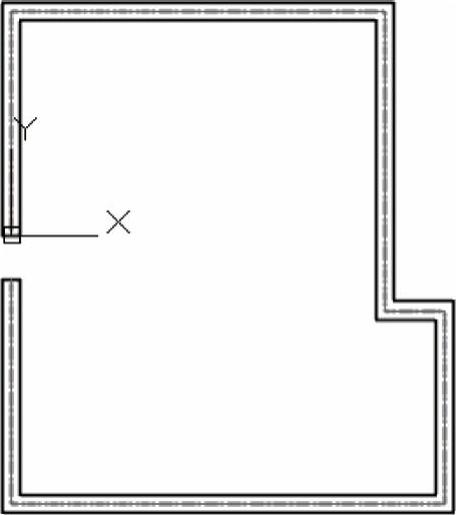

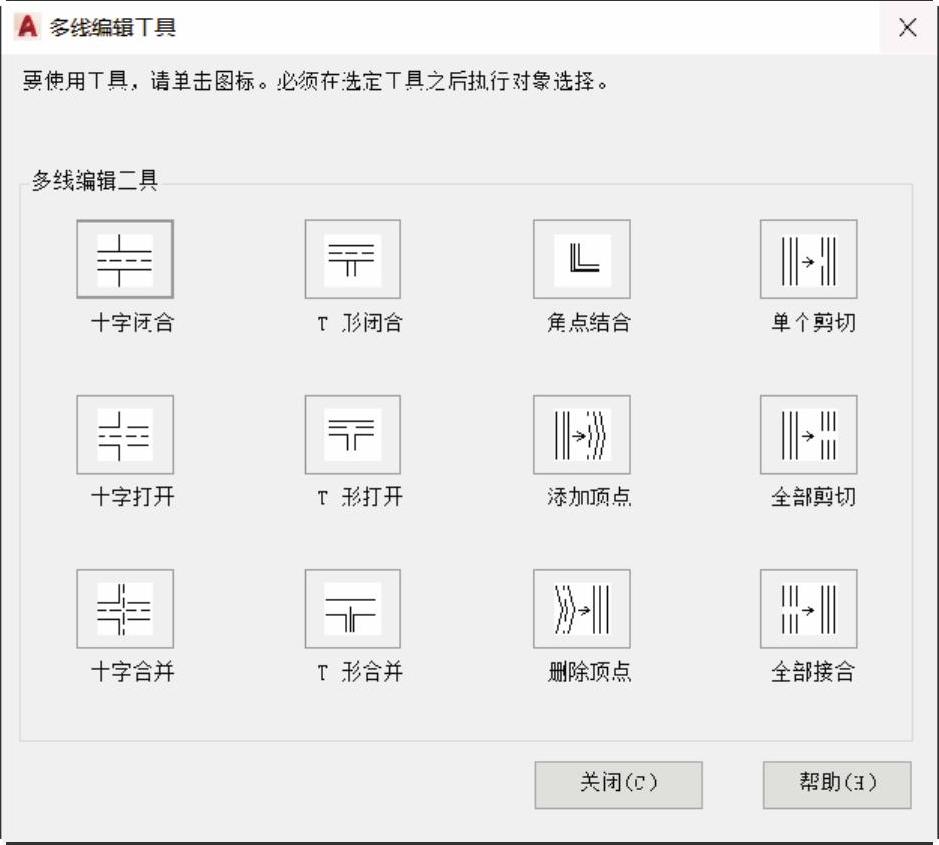

下面通过绘制墙体的一个典型范例来讲解如何创建多线样式、如何绘制多线图形，以及如何编辑多线图形。

按〈Ctrl+N〉组合键，或者在“快速访问”工具栏中单击“新建”按钮，新建一个使用acadiso.dwt默认图形样板的图形文件，确保使用“草图与注释”工作空间。

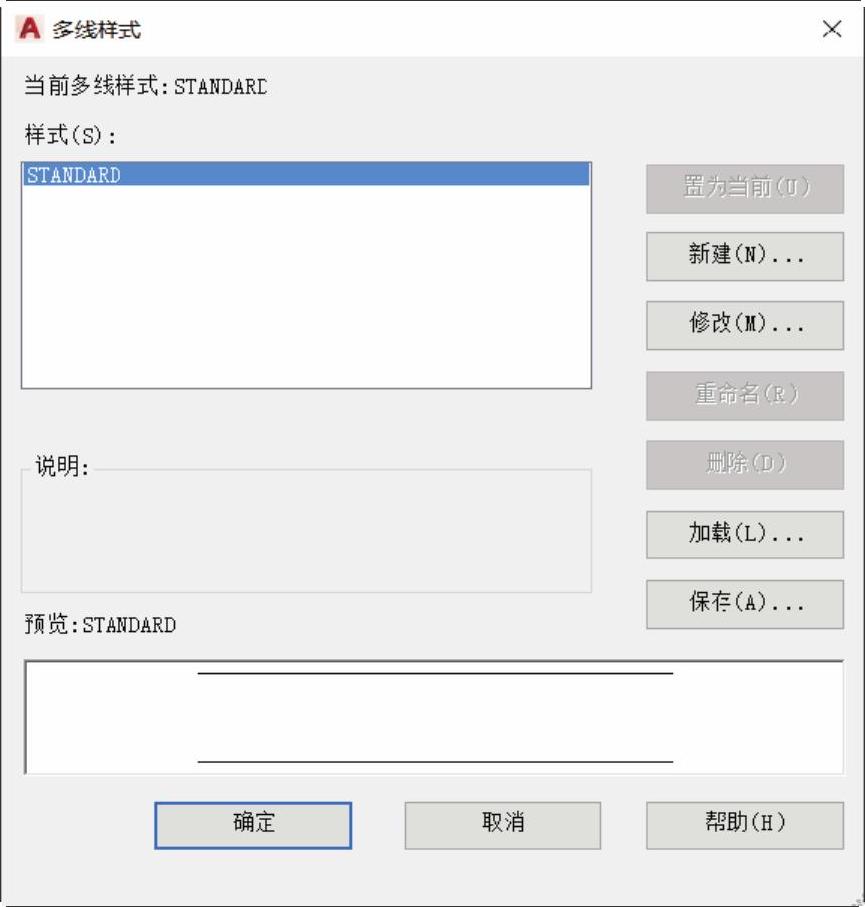

在命令行中输入“MLSTYLE”并按〈Enter〉键，系统弹出图3-59所示的“多线样式”对话框。

图3-59 “多线样式”对话框

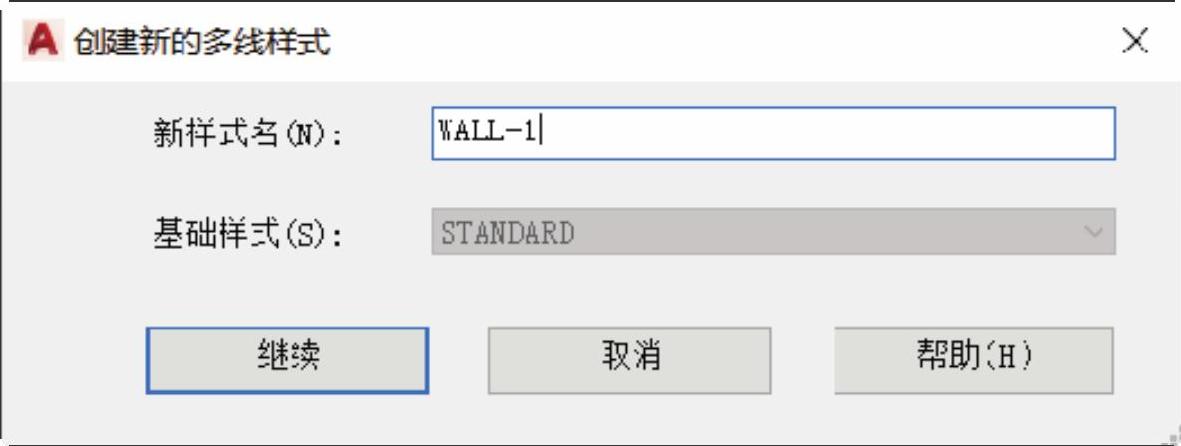

在“多线样式”对话框中单击“新建”按钮，系统弹出“创建新的多线样式”对话框，在“新样式名”文本框中输入“WALL-1”，如图3-60所示。然后单击“继续”按钮。

图3-60 “创建新的多线样式”对话框

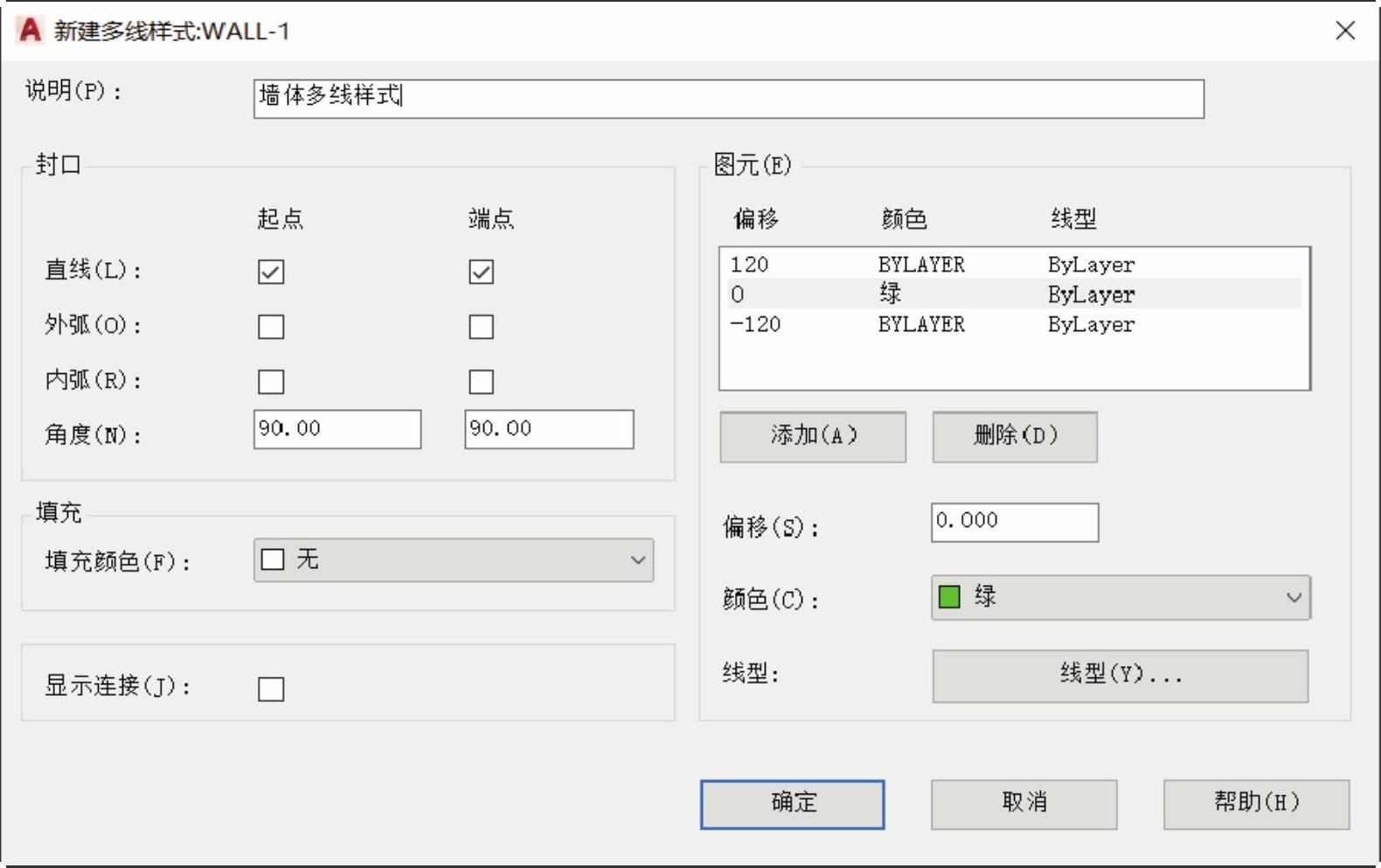

系统弹出“新建多线样式：WALL-1”对话框。在“图元”选项组中单击“添加”按钮以添加一个图元，接着分别设置相应图元元素的偏移距离，即偏移距离分别为120、0、-120，并在“图元”选项组中选择偏移为0的图元元素，将其颜色设置为绿色。另外，在“封口”选项组中将封口的起点和端点样式均设为直线形式。在“说明”文本框中输入“墙体多线样式”。具体设置如图3-61所示。

图3-61 “新建多线样式：wALL-I”对话框

多线可以有不同的封口，例如封口形式可以为直线、外弧和内弧等，起点和端点可以有不同的封口形式。在实际应用时要注意比较这些封口形式的异同之处。

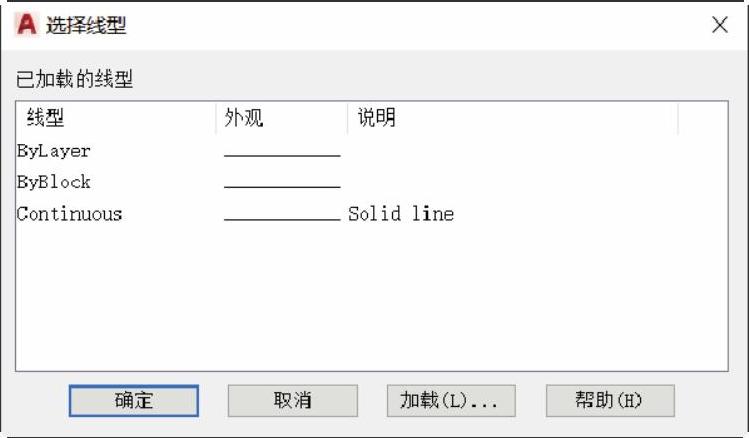

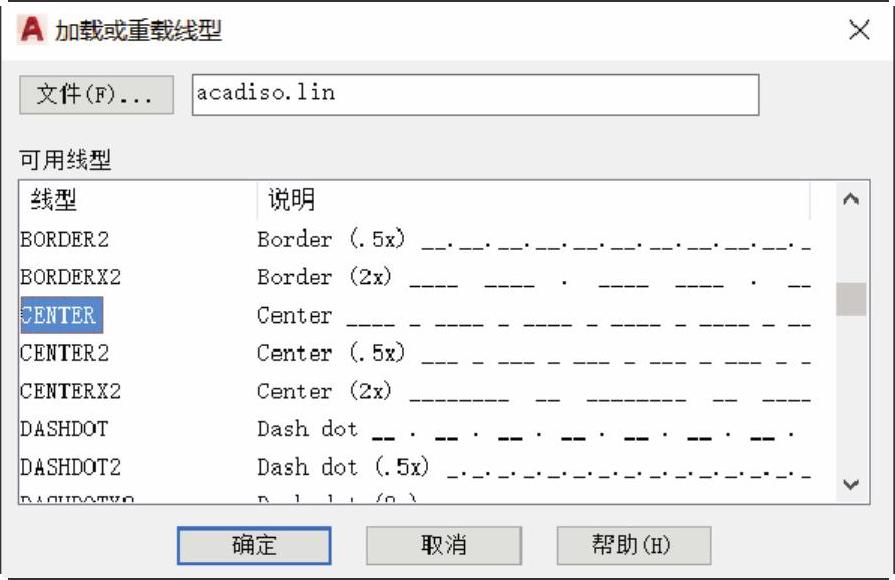

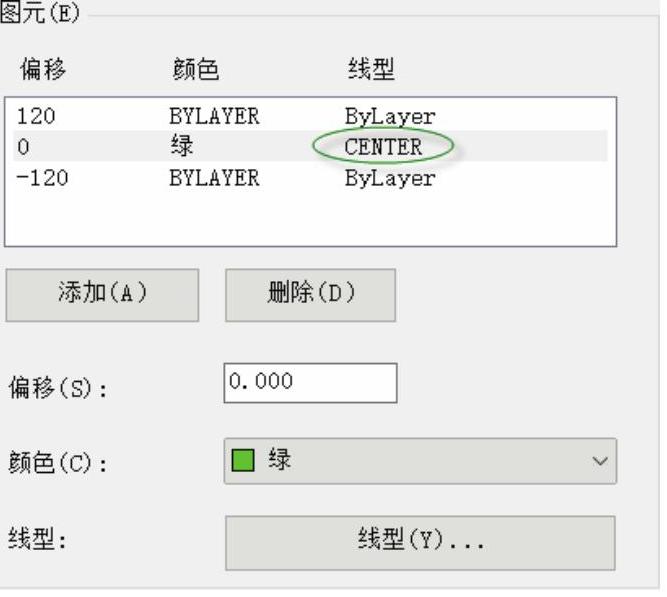

在“图元”选项组的图元列表框中选择偏移为0的图元元素，单击“线型”按钮打开图3-62所示的“选择线型”对话框。接着在“选择线型”对话框中单击“加载”按钮，打开“加载或重载线型”对话框，从“可用线型”列表中选择“CENTER”线型，如图3-63所示。然后单击“确定”按钮，并在“选择线型”对话框中选择刚加载的“CENTER”线型，单击“确定”按钮，从而将偏移为0的图元要素的线型设置为“CENTER”线型，如图3-64所示。
