修订云线是由连续圆弧组成的多段线，其形成云线形状的对象，主要用于在查看阶段提醒用户注意图形的某些部分。在查看或用红线圈阅图形时，可以使用修订云线功能亮显标记以提高工作效率。绘制有修订云线的示例如图3-55所示。在实际设计工程中，可以从头开始创建修订云线，也可以将某些对象转换为修订云线，可转换为修订云线的对象包括圆、椭圆、多段线和样条曲线。从创建特点来划分，修订云线可以是矩形修订云线，也可以是多边形修订云线，还可以是徒手画修订云线。

图3-55 修订云线示例

要创建修订云线，则在命令行的“输入命令”提示下输入“REVCLOUD”并按〈Enter〉键，此时命令行出现“指定第一个点或[弧长(A)/对象(O)/矩形(R)/多边形(P)/徒手画(F)/样式(S)/修改(M)]＜对象＞:”提示信息。下面分别介绍这些提示信息中各选项的功能含义。

●“弧长”：设置修订云线的弧长参数。默认的弧长最小值和最大值为0.5，所设置的最大弧长不能超过最小弧长的三倍。需要用户注意的是，REVCLOUD在系统注册表中总是存储上一次使用的弧长。

●“对象”：指定要转换为云线的对象。

●“矩形”：使用指定的点作为对角点创建矩形修订云线，如图3-56a所示。选择此选项后，需要分别指定矩形修订云线的第一个角点和另一个角点。

●“多边形”：创建非矩形修订云线（由作为修订云线的顶点的三个点或更多点定义），如图3-56b所示。选择此选项后，需要指定修订云线的起点和其他顶点。

●“徒手画”：绘制徒手画修订云线，如图3-56c所示。选择此选项后，指定第一个点，接着沿着云线路径移动十字光标来进行徒手画（要更改圆弧的大小，可以沿着路径单击拾取点），可以随时按〈Enter〉键停止绘制修订云线。要闭合修订云线，则返回到它的起点。要反转圆弧的方向，可以在“反转方向[是(Y)/否(N)]＜否＞:”命令提示下输入“Y”，然后按〈Enter〉键。

(www.daowen.com)

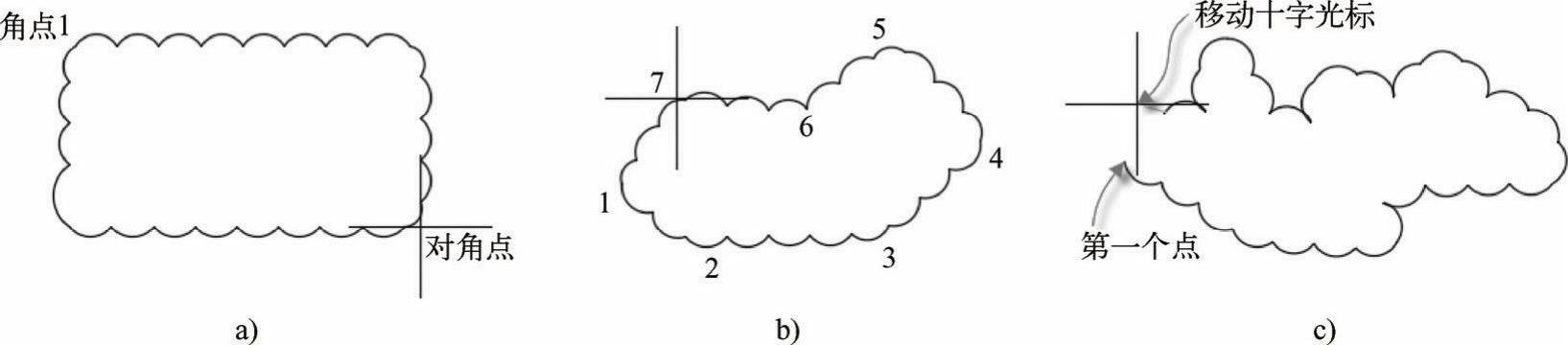

图3-56 绘制修订云线

a）矩形修订云线 b)多边形修订云线 c)徒手画修订云线

●“样式”：指定修订云线的样式。选择“样式”选项后，命令行出现“选择圆弧样式[普通(N)/手绘(C)]＜当前＞:”的提示信息，此时，可以指定修订云线的圆弧样式为“普通”或“手绘”，两种样式的修订云线示例如图3-57所示。

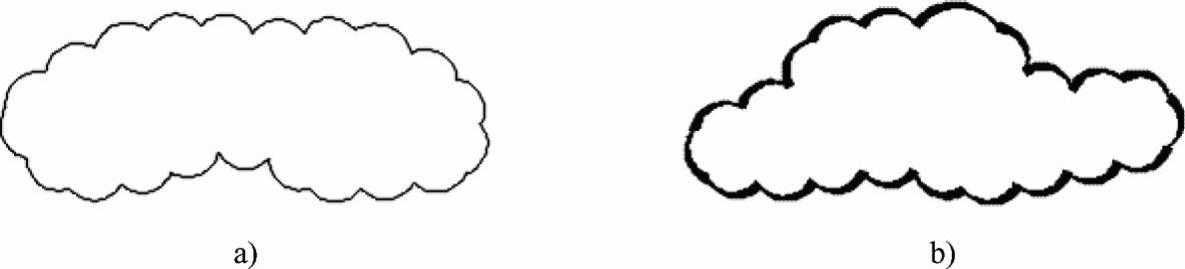

图3-57 修订云线样式示例

a）“普通” b)“手绘”

●“修改”：从现有修订云线添加或删除侧边。

在AutoCAD 2017中使用“草图与注释”工作空间时，用户亦可在功能区“默认”选项卡的“绘图”面板或“注释”选项卡的“标记”面板中单击创建修订云线的快捷工具，如“矩形修订云线”按钮 、“多边形修订云线”按钮 和“徒手画修订云线”按钮 ，然后根据提示进行相应的操作即可完成绘制修订云线。
