在AutoCAD 2017中，还可以创建无边界图案填充。下面以一个简单范例介绍如何创建无边界图案填充。

在“快速访问”工具栏中单击“打开”按钮 ，弹出“选择文件”对话框，选择附赠网盘资料的“创建无边界图案填充练习.dwg”文件来打开，原始图形如图3-46所示。

在命令窗口的命令行中进行如下操作。

命令:-HATCH↙ //输入“-HATCH”

当前填充图案:ANGLE

指定内部点或[特性(P)/选择对象(S)/绘图边界(W)/删除边界(B)/高级(A)/绘图次序(DR)/原点(O)/注释性(AN)/图案填充颜色(CO)/图层(LA)/透明度(T)]:P↙ //输入“P”以指定“特性”

输入图案名称或[?/实体(S)/用户定义(U)/渐变色(G)]＜ANGLE＞:EARTH

指定图案缩放比例＜1.0000＞:2↙

指定图案角度＜0＞:45↙

当前填充图案:EARTH

指定内部点或[特性(P)/选择对象(S)/绘图边界(W)/删除边界(B)/高级(A)/绘图次序(DR)/原点(O)/注释性(AN)/图案填充颜色(CO)/图层(LA)/透明度(T)]:W↙ //选择“绘图边界（W）”提示选项

是否保留多段线边界？[是(Y)/否(N)]＜N＞:N↙ //设置定义图案填充区域后放弃多段线边界

指定起点: //选择图3-47所示的点1（可设置对象捕捉模式）

指定下一个点或[圆弧(A)/长度(L)/放弃(U)]: //选择图3-47所示的点2

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-47所示的点3

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]:＜正交关＞ //选择图3-47所示的点4

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-47所示的点5

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-47所示的点6(www.daowen.com)

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-47所示的点7

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-47所示的点8

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-49所示的点9

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-47所示的点10

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-47所示的点11

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]: //选择图3-47所示的点12

指定下一个点或[圆弧(A)/闭合(C)/长度(L)/放弃(U)]:C↙ //选择“闭合（C）”闭合多段线边界

指定新边界的起点或＜接受＞:↙ //按〈Enter〉键

当前填充图案:EARTH

指定内部点或[特性(P)/选择对象(S)/绘图边界(W)/删除边界(B)/高级(A)/绘图次序(DR)/原点(O)/注释性(AN)/图案填充颜色(co)/图层(LA)/透明度(T)1:↙ //按<Enter>键

图3-47 原始图形

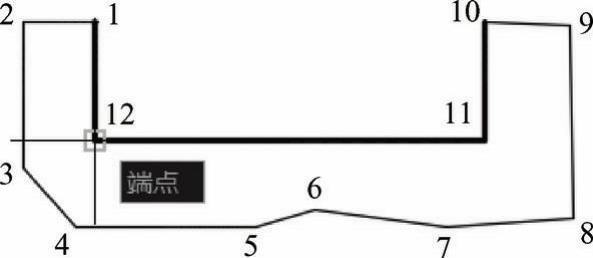

图3-47 指定点来定义图案填充边界

完成无边界图案填充的效果如图3-48所示

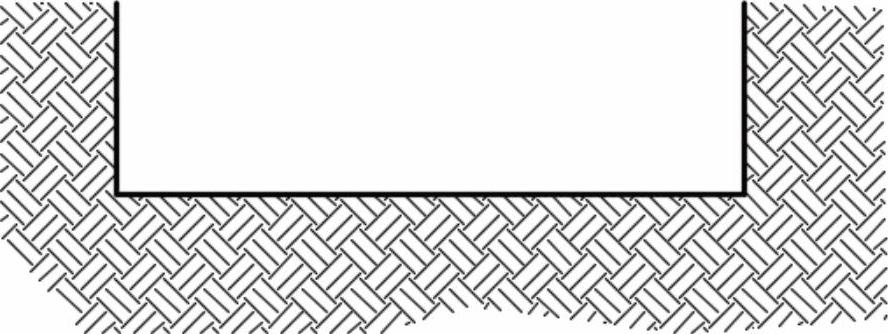

图3-48 完成无边界图案填充的效果
