渐变色填充是指以一种渐变色填充封闭区域，渐变色填充可显示为明（一种与白色混合的颜色）、暗（一种与黑色混合的颜色）或两种颜色之间的平滑过渡。渐变色填充的操作与图案填充的操作是类似的。下面以一个范例进行介绍。

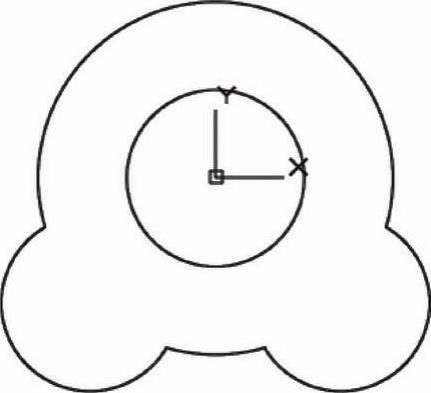

在“快速访问”工具栏中单击“打开”按钮 ，弹出“选择文件”对话框，选择附赠网盘资料的“渐变色填充练习.dwg”文件来打开，原始图形如图3-42所示。

图3-42 原始图形

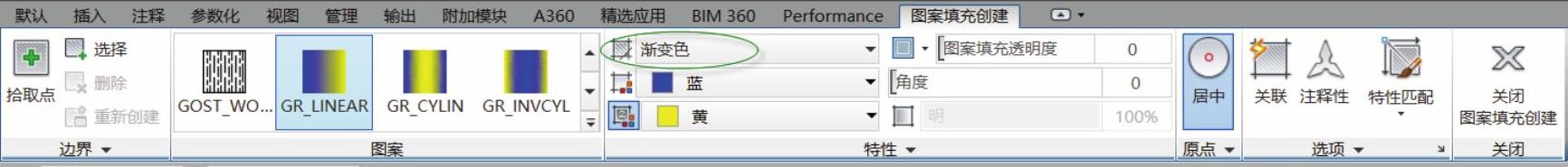

切换至“草图与注释”工作空间，从功能区“默认”选项卡的“绘图”面板中单击“渐变色”按钮 ，则在功能区中出现“图案填充创建”上下文选项卡，从“特性”面板的“图案填充类型”下拉列表框中可以看到当前的图案填充类型为“渐变色”，如图3-43所示。

图3-43 图案填充类型默认为“渐变色”

在“图案”面板中选择“GB_LINEAR”渐变色图案，在“特性”面板中设置“渐变色1” 为蓝色，“渐变色2” 为黄色。 (www.daowen.com)

在“选项”面板中单击“关联”按钮 以选中它，接着单击“选项”溢出按钮并从“孤岛检测”下拉列表框中选择“普通孤岛检测”选项，如图3-44所示。

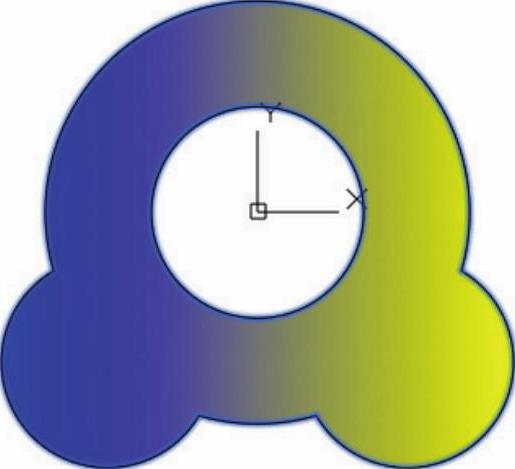

在“边界”面板中单击“选择”按钮 ，接着在图形窗口中通过窗交套索方式来选择全部的图形，此时渐变色填充效果如图3-45所示。

图3-45 指定孤岛检测方式

图3-45 框选全部的图形

在“关闭”面板中单击“关闭图案填充创建”按钮
