AutoCAD2017:实体填充圆绘制

圆环是填充环或实体填充圆,属于带有宽度的实际闭合多段线。圆环多用在电路图中和某些特殊图标图案上。要创建圆环,需要指定它的内外直径和圆心位置。通过指定不同的中心点(圆心位置),可以继续创建具有相同直径的多个圆环副本。如果要创建实体填充圆,即绘制一个实心圆,那么可将内圆直径(内径值)设置为0。

下面结合范例介绍创建圆环的步骤。

在功能区“默认”选项卡的“绘图”面板中单击“圆环”按钮 978-7-111-54477-7-Chapter03-74.jpg

指定圆环的内径。在本例中,指定内径为“12.5”。

指定圆环的外径。在本例中,指定外径为“20”。

指定圆环的圆心。在本例中,指定圆环圆心的绝对坐标为“0,0”。

指定另一个圆环的中心点,或者按〈Enter〉键结束命令。在本例中,按〈Enter键结束命令,绘制的一个圆环如图3-34所示。(www.daowen.com)

可以使用系统变量“FILL”控制圆环的填充,默认时“FILL”输入模式为“开(ON)”,表示绘制的圆环为填充圆环;若将“FILL”输入模式更改为“关(OFF)”,则绘制的圆环为不填充形式的圆环,如图3-25所示。更改“FILL”输入模式后,为了看设置后的圆环效果,可以在命令行的“输入命令”提示下输入“RE”或“REGEN”并按〈Enter〉键以重生成图形。

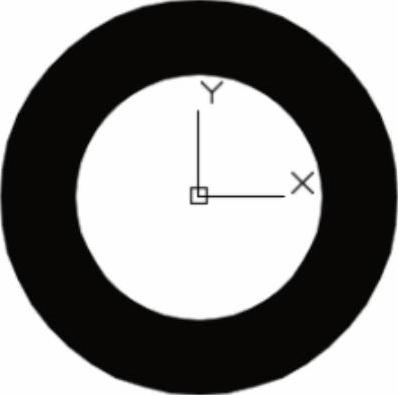

图3-34 绘制圆环

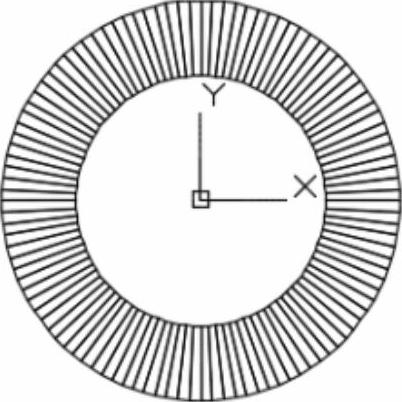

图3-35 不填充形式的圆环
