二维多段线是由直线段和圆弧段组成的单个对象，它作为单个平面对象创建的相互连接的线段序列。在创建多段线的过程中，可以根据需要在“直线”绘制状态和“圆弧”绘制状态之间切换，还可以为多段线设置线宽，多段线的每段线段从起点到终点可以有不同的线宽。合理有效地利用好“多段线”命令，可以将多步绘图操作（主要针对由直线和圆弧的连续线段组合）简化为一步操作，且操作简单，从而大幅提高绘图效率。

下面介绍两个绘制二维多段线的典型范例。首先看第一个范例的操作步骤，该范例涉及直线和圆弧的切换操作。

打开AutoCAD 2017后，新建一个使用“acadiso.dwt”默认图形样板的文件。

在功能区“默认”选项卡的“绘图”面板中单击“多段线”按钮 ，或者在命令窗口中输入“PLINE”并按〈Enter〉键，接着根据命令行提示进行以下操作.

命令:_pline

指定起点:0,0↙

当前线宽为0.0000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@100＜0↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:A↙

指定圆弧的端点(按住〈Ctrl〉键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:@55＜90↙

指定圆弧的端点(按住〈Ctrl〉键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:L↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@100＜180↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@22.5＜-90↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@10＜0↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:A↙

指定圆弧的端点(按住〈ctrl〉键以切换方向)或[角度(A)/圆心（CE）/闭合(CL)/方向(D)/半宽(H)/直线(L)/半

径(R)/第二个点(S)/放弃(U)/宽度(W)]:@10＜-90↙

指定圆弧的端点(按住〈Ctrl〉键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:L↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@10＜180↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:C↙

绘制的闭合多段线如图3-18所示。

图3-18 绘制闭合多段线

在命令行中输入“SAVE”并按〈Enter〉键，将图形保存为“绘制二维多段线完成效果.dwg”。

再看第二个绘制二维多段线的操作范例，该范例主要涉及二维多段线不同的线宽设置。(www.daowen.com)

打开AutoCAD 2017后，新建一个使用“acadiso.dwt”默认图形样板的文件。

在命令窗口中输入“PLINE”并按〈Enter〉键，接着根据命令行提示进行相关操作，命令操作如下。

命令:PLINE↙ //在命令窗口中输入“PLINE”并按〈Enter〉键

指定起点:120,0↙

当前线宽为0.0000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:W↙

指定起点宽度＜0.0000＞:↙

指定端点宽度＜0.0000＞:10↙

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@12.5＜0↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:W↙

指定起点宽度＜10.0000＞:5↙

指定端点宽度＜5.0000＞:↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@25,0↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:W↙

指定起点宽度＜5.0000＞:↙

指定端点宽度＜5.0000＞:0↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:A↙

指定圆弧的端点(按住〈Ctrl〉键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:@36＜120↙

指定圆弧的端点(按住〈Ctrl〉键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:↙

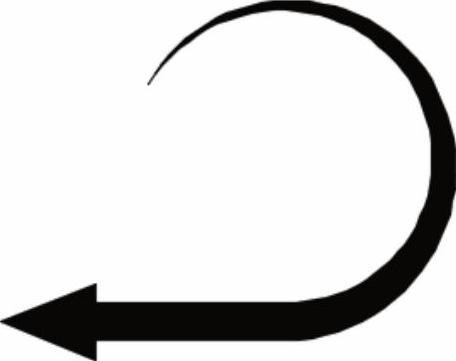

完成绘制的箭头图形效果如图3-19所示。

在当前命令行中输入“SAVE”并按〈Enter〉键，将图形保存为“绘制二维多段线2的完成效果.dwg”。

图3-19 箭头图形效果
