为了在绘图过程中使用鼠标光标准确定位，可以结合实际情况使用AutoCAD提供的捕捉模式和图形栅格显示模式等辅助定位。捕捉模式（这里的捕捉是指捕捉到图形栅格）可用于设定光标移动间距，而图形栅格显示模式则可以提供直观的距离和位置参考。通常捕捉模式和图形栅格显示模式一起使用。

要启用捕捉模式，可以在状态栏中确保选中“捕捉模式”按钮 ，按〈F9〉键也可以打开或关闭捕捉模式。要打开图形栅格显示模式，可以在状态栏中单击“显示图形栅格”按钮 ，而按〈F7〉键也可以打开或关闭图形栅格显示。

用户可以为捕捉和栅格设置相关选项及参数，其方法是在状态栏中右击“捕捉模式”按钮 并从弹出的快捷菜单中选择“捕捉设置”命令，或者在状态栏中单击“捕捉模式”按钮 右侧的“下三角箭头”按钮并从弹出的上滑列表中选择“捕捉设置”选项，打开“草图设置”对话框，并自动切换至“捕捉和栅格”选项卡，如图2-7所示，从中指定捕捉和栅格设置。下面介绍“捕捉和栅格”选项卡中各组成要素的功能含义。

●“启用捕捉”复选框：用于设置打开或关闭捕捉模式，和按〈F9〉键功能相同。

●“启用栅格”复选框：用于设置打开或关闭栅格，和按〈F7〉键功能相同。

●“捕捉间距”选项组：控制捕捉位置的不可见矩形栅格，以限制光标仅在指定的X和Y间隔内移动。

●“极轴间距”选项组：用于控制PolarSnap增量距离。

●“捕捉类型”选项组：用于设定捕捉样式和捕捉类型。(www.daowen.com)

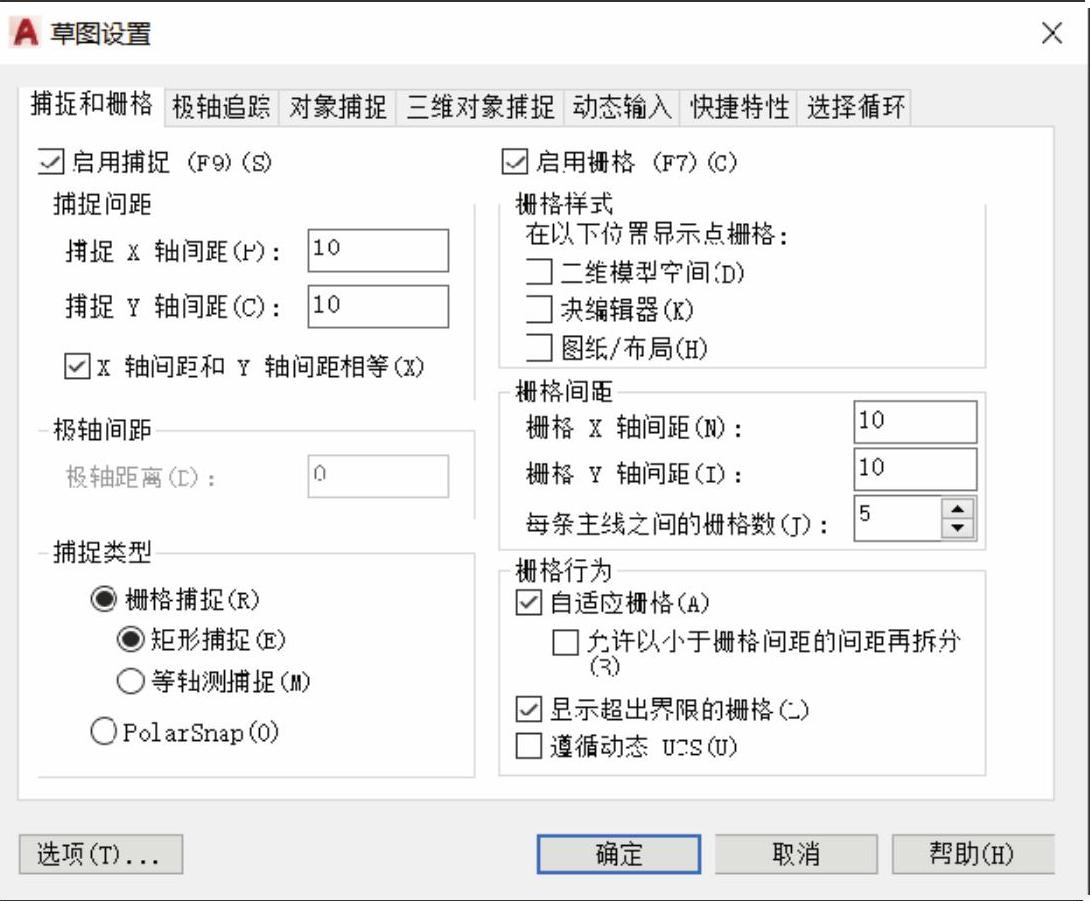

图2-7 在“草图设置”对话框的“捕捉和栅格”选项卡中设置

●“栅格样式”选项组：用于在二维上下文中设定栅格样式，可根据情况设置在二维模型空间、点编辑器、图纸布局显示点栅格。

●“栅格间距”选项组：用于控制栅格的显示，有助于直观显示距离。在该选项组中分别设置栅格X轴间距、栅格Y轴间距和每条主线之间的栅格数。

●“栅格行为”选项组：用于控制栅格线的外观。

在AutoCAD中，在设置图形栅格显示时，要注意图形栅格间距不要太小，否则会导致图形模糊以及屏幕重画太慢。
