本节介绍一个操作练习范例,目的是让读者练习创建新图形文件、切换工作空间,以及在绘图过程中输入坐标。在很多绘图工作中并不是自始至终只使用一种坐标模式,而是可以将多种坐标模式混合在一起使用。本操作练习范例的步骤如下。

在“快速访问”工具栏中单击“新建”按钮 978-7-111-54477-7-Chapter01-102.jpg ,或者按〈Ctrl+N〉组合键,弹出“选择样板”对话框。选择“acadiso.dwt”样板,单击“打开”按钮。

在“快速访问”工具栏的“工作空间”下拉列表框中选择“草图与注释”,从而切换至“草图与注释”工作空间。也可以在状态栏的“切换工作空间”列表框中选择“草图与注释”选项。

在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮,如图1-36所示,接着根据命令行提示执行以下操作。

命令:_line

指定第一个点:0,0 //输入第1点的绝对坐标为“0,0”,按〈Enter〉键

指定下一点或[放弃(U)]:@100<0 //为第2点输入相对极坐标“@100<0”,按〈Enter〉键

指定下一点或[放弃(U)]:120,30.9 //为第3点输入绝对笛卡儿坐标,按〈Enter〉键

指定下一点或[闭合(C)/放弃(U)]:100,61.8 //为第4点输入绝对笛卡儿坐标,按〈Enter〉键

指定下一点或[闭合(C)/放弃(U)]:61.9<90 //为第5点输入绝对极坐标,按〈Enter〉键

指定下一点或[闭合(C)/放弃(U)]:@20,-30.9 //为第6点输入相对笛卡儿坐标,按〈Enter〉键

指定下一点或[闭合(C)/放弃(U)]:0,0 //为第7点输入绝对笛卡儿坐标,按〈Enter〉键(www.daowen.com)

指定下一点或[闭合(C)/放弃(U)]: //按〈Enter〉键,完成绘制

完成绘制的图形如图1-37所示。

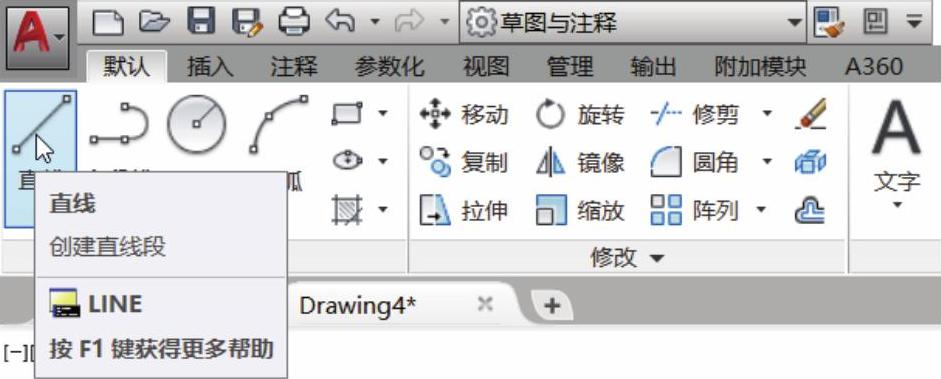

图1-36 在功能区的“绘图”面板中单击工具

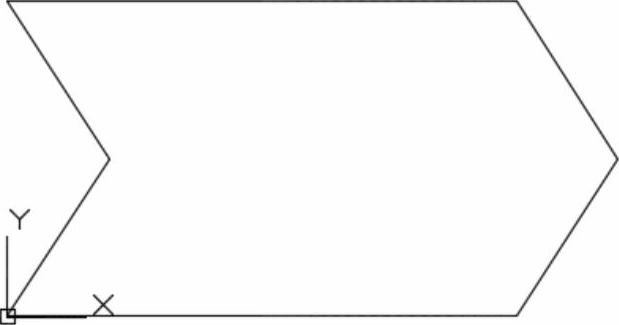

图1-37 完成绘制的图形

在“快速访问”工具栏中单击“保存”按钮 978-7-111-54477-7-Chapter01-105.jpg ,弹出“图形另存为”对话框,接着指定要保存到的文件夹,并确保从“文件类型”下拉列表框中选择“AutoCAD 2013图形*.dwg)”,在“文件名”文本框中将默认的文件名更改为“zj_c1_czlx.dwg”,如图1-38所示,然后单击对话框中的“保存”按钮。

单击“应用程序”按钮 978-7-111-54477-7-Chapter01-106.jpg ,接着从应用程序菜单中选择“关闭”|“当前图形”命令。

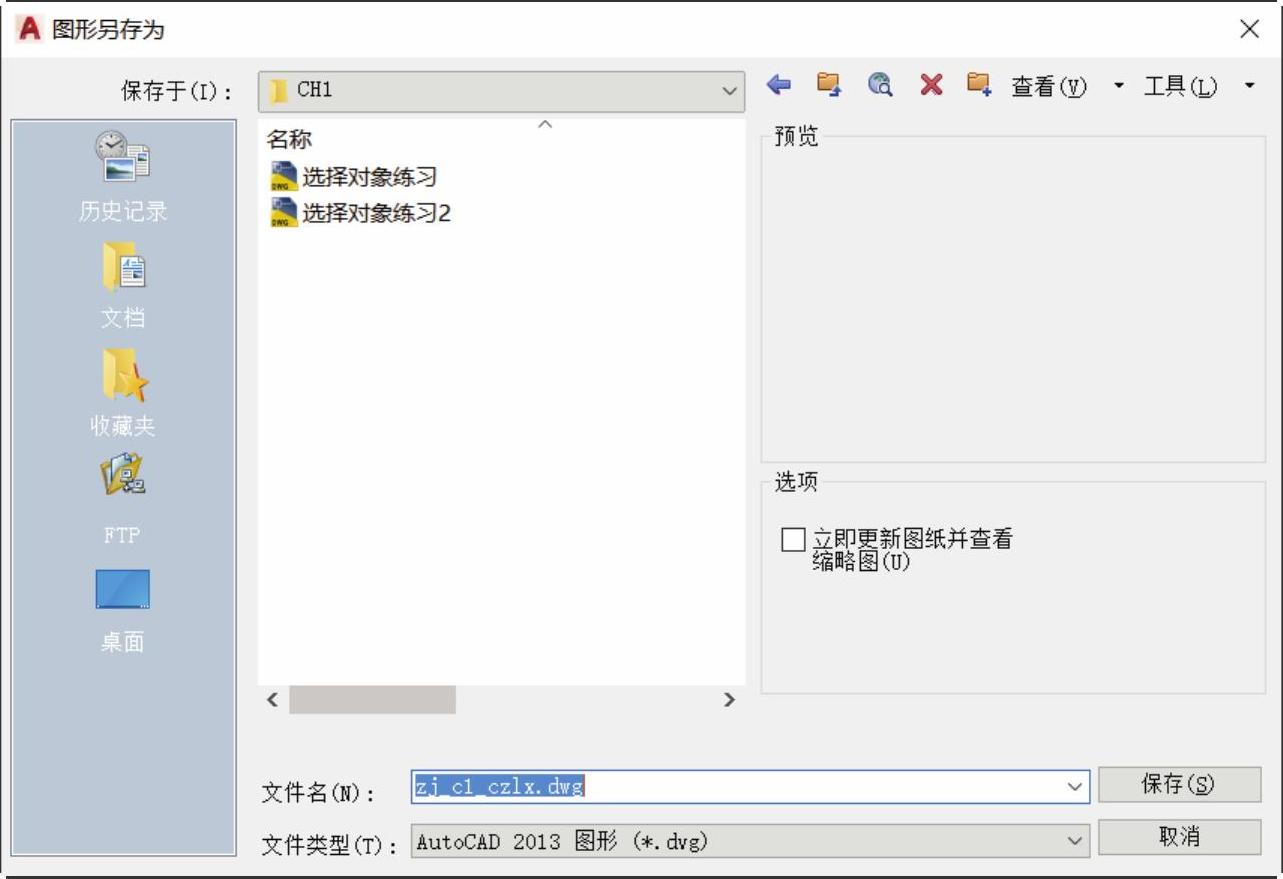

图1-38 在“图形另存为”对话框中进行设置
