随着计算机辅助设计技术的飞速发展,越来越多的工程设计人员开始使用计算机来从事相关的设计工作,例如绘制各种工程图形和建立产品的三维模型,其中AutoCAD是使用最为广泛的计算机辅助绘图软件之一。AutoCAD在设计绘图方面的功能是非常强大的,尤其是二维绘图能力,如绘制零件工程图、产品装配图、建筑平面图、电气布局图和室内装饰图等。概括地描述,AutoCAD的软件特点主要包括:具有完善的二维图形绘制和编辑功能,提供强大的三维建模工具,可以定制各种制图标准样式,具有较强的数据交换能力,可以进行多种图形格式的转换,允许用户进行二次开发和界面定制,支持多种硬件设备,支持多种操作平台,具有通用性和易用性等。AutoCAD中的一个图形格式DWG是业界使用最广泛的设计数据格式之一,通过它可以让相关人员及时而准确地了解设计人员的设计方案和最新设计决策。
AutoCAD 2017是2016年春季正式发布的新版本,其社会化协同设计能力得到进一步增强,命令操作更加简洁而高效,优化后的工作界面及工具按钮显示更有利于设计操作,可以将设计发布到A360安全位置,PDF输入功能得到提升,“注释”下提供了一些全新的命令功能,添加了UI增强功能来改善用户体验。另外,AutoCAD 2017中的许多功能得到增强或整合,设计更具灵活性,可以直接将三维模型发送到三维打印服务,将三维设计转化为实物比以往更加容易。
以Windows 10操作系统为例,成功安装AutoCAD 2017简体中文版软件后,用户可以
在计算机桌面上双击快捷图标
如果设置在计算机桌面上显示该快捷图标的话),或者在
计算机桌面左下角单击“开始”按钮 (www.daowen.com)
并从打开的“开始”应用程序菜单中选择“所有应用”|“AutoCAD 2017-简体中文(Simplified Chinese)”|“AutoCAD 2017-简体中文(Simplified Chinese)”命令,来启动AutoCAD 2017简体中文版软件。

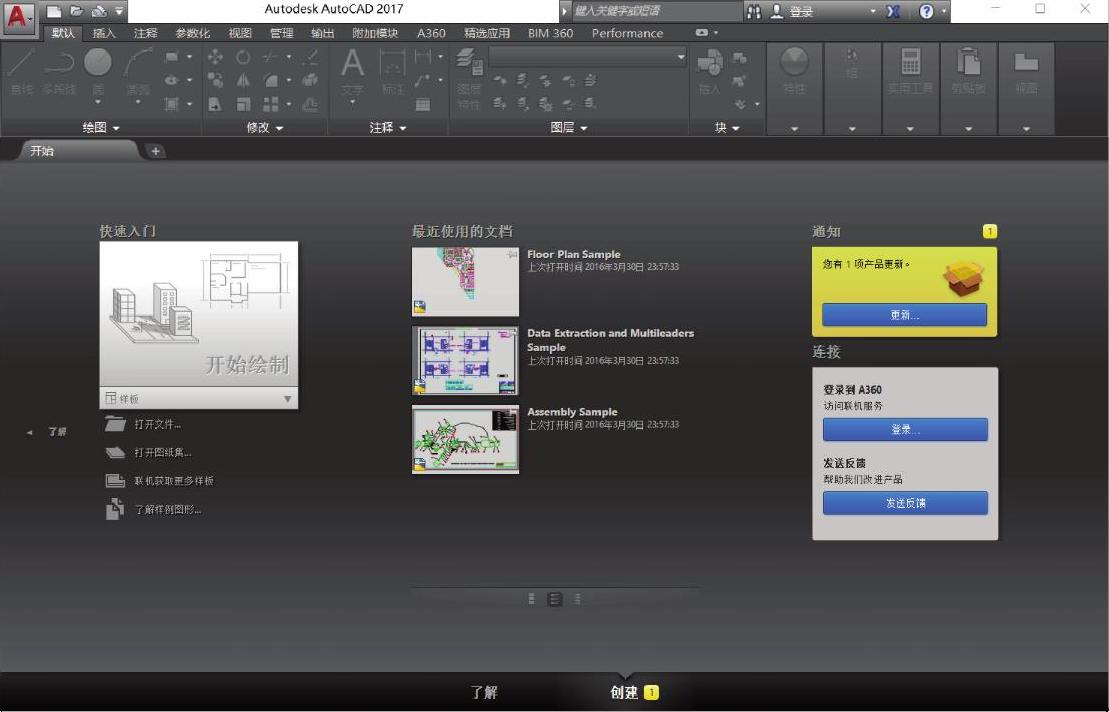

启动AutoCAD 2017简体中文版软件,将打开图1-1所示的初始界面,该初始界面的图形窗口处默认提供一个“开始”选项卡,“开始”选项卡包含“创建”和“了解”两个实用栏目。在“创建”栏目中,可以单击“开始绘制”按钮以快速新建一个图形文档(亦可从“样板”下拉列表中选择所需图形样板新建一个图形文档),可以进行打开文件、打开图纸集、联机获取更多样板和了解样例图形等操作,允许通过“最近使用的文档”列表来快速地打开最近使用过的选定文档,可以通过“Autodesk 360”联机存储、共享、查看和协作设计文件;在“了解”栏目中,可以通过观看官方嵌入式链接视频的方式了解、学习AutoCAD 2017版本的新功能和入门知识等,可以通过“联机资源”选项组中的相关工具浏览Web上的培训资料来提高自己的技能或学习新内容。
图1-1 AutoCAD 2017初始界面
要退出AutoCAD 2017,通常单击“应用程序”按钮 并从弹出的应用程序菜单中单击“退出Autodesk AutoCAD 2017”按钮,或者在标题栏最右部位单击“关闭”按钮。保存一个图形文档后,在命令行中输入“QUIT”并按〈Enter〉键,或者按组合键〈Ctrl+Q〉,亦可退出AutoCAD 2017。
