任务情景

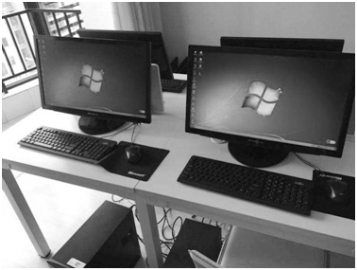

我校新购了一批台式计算机,要求学生在老师的指导下,对照说明书把计算机各部分连接起来。让我们一起来完成计算机各部件的连接,如图1-1所示。

任务目标及效果

图1-1 效果图

任务分析

本任务要求认识计算机并学会组装一台完整的计算机,即硬件完整和软件完整。

相关知识

1.计算机相关部件

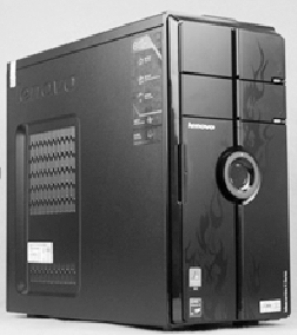

主机:指计算机硬件系统中用于放置主板及其他主要部件的容器如图1-2所示,通常包括CPU、内存、硬盘、光驱、电源以及其他输入/输出控制器和接口,如USB控制器、显卡、网卡、声卡等。

图1-2 主机

通常,主机自身(装上软件后)已经是一台能够独立运行的计算机系统,服务器等有专门用途的计算机通常只有主机,不用连接其他外设。

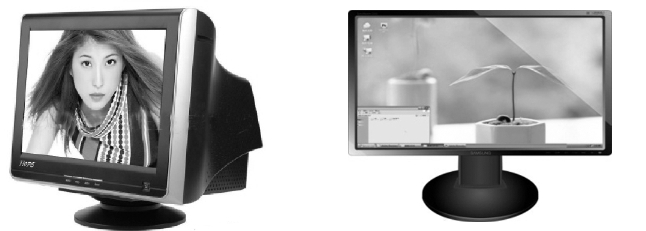

显示器:是计算机用于显示输出的设备,其清晰度和分辨率越来越高,主要有阴极射线管(CRT)、液晶(LCD)和等离子体(PDP)三种,目前常见的有CRT 显示器和液晶显示器,分别如图1-3所示。

图1-3 显示器

液晶显示器又分为宽屏和标准屏两种。显示器的主要技术指标有尺寸、分辨率等。

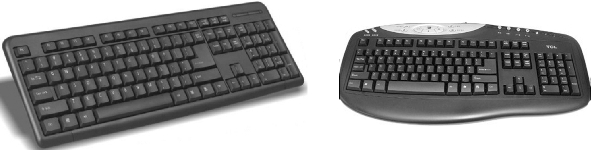

键盘:键盘是计算机最基本的输入设备,大量的信息都是通过键盘输入计算机的。现在的普通键盘有104个键,有的键盘有更多的键。大多数键盘是矩形方块状。随着人们的需求,更为人性化、符合人体工程学原理的键盘也多了起来,如图1-4所示。

图1-4 键盘

鼠标:是人们向计算机发出操作命令的输入设备,是计算机操作最频繁的设备之一,因外形似老鼠而得名,分有线和无线两种,如图1-5所示。

图1-5 鼠标

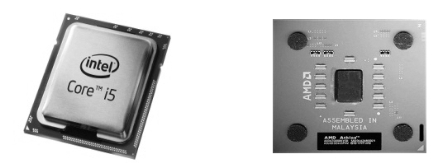

CPU:反映了计算机的档次。目前主要品牌有Intel和AMD,如图1-6所示。其主要技术指标是字长和主频。字长是指CPU 每次能处理的二进制的位数,主要有32位和64位;主频是指CPU 的工作频率,通常都在GHz数量级;还有就是运算内核的数量,目前常用的是双核结构,如图1-6所示。

图1-6 CPU

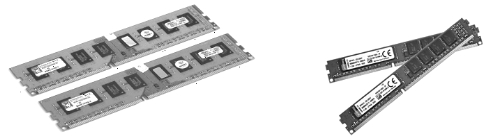

内存:是计算机运行程序的空间,如图1-7所示,其品牌种类很多。内存的主要技术指标是技术规范、工作频率和容量。技术规范目前多为DD2和DDR3,工作频率反映了内存的工作速度,一般为667MHz、800MHz以上,容量通常为4GB或8GB以上。

图1-7 内存条

内存一般采用半导体存储单元,包括随机存储器(RAM)、只读存储器(ROM)以及高速缓存(Cache)。其中,随机存储器(RAM)中的数据既可以读取,也可以写入,当计算机电源关闭时,存于其中的数据就会丢失。只读存储器(ROM)中的信息只能读出,一般不能写入,即使计算机停电,这些数据也不会丢失。

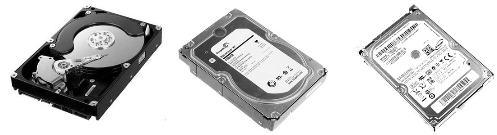

硬盘:是存储程序和数据的空间,如图1-8所示。其主要性能指标有容量、接口方式、转速等。随着多媒体技术的进步,用户处理多媒体数据的能力和水平逐渐提高,在计算机的硬盘中需要存储大量的多媒体数据,所以硬盘容量的大小很关键。目前,相当一部分计算机的硬盘容量已经达到500G 以上;目前接口方式主要有SATA 方式和IDE 方式,转速达7200转/min,服务器硬盘通常是SCSI接口,转速可达10000转/min以上。

图1-8 硬盘

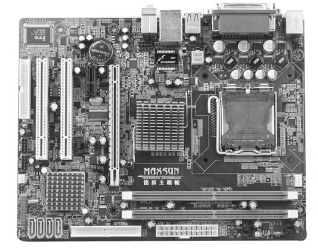

主板:是承载CPU、BIOS和内存等器件的部件,上面有各种接口、各种总线和控制管理芯片等,如图1-9所示。另外,大部分主板还集成有声卡、网卡和显卡。主板质量和性能的好坏将极大地影响计算机的质量和性能。

图1-9 主板

电源:是给计算机各部件提供能量的设备,如图1-10所示。其功率大小和工作稳定性关系着整个计算机系统的正常运行,所以电源的质量也是很重要的。

图1-10 电源

4.与计算机连接的其他设备

(1)打印机。打印机是计算机重要的输出设备,主要喷墨打印机、激光打印机、针式打印机。喷墨打印机以其低廉的彩色打印成本和较高的打印质量,成为家庭购买打印机的首选。激光打印机具有打印精度高、速度快、噪声小等优点,越来越多的办公用户选择了激光打印机,如图1-11、图1-12、图1-13所示。

图1-11 激光打印机

图1-12 喷墨打印机

(www.daowen.com)

图1-13 针式打印机

(2)描扫仪。扫描仪可以轻松地将照片或书籍上的文字和图片以图片文件的形式保存在计算机中,如图1-14所示。

(3)摄像头。摄像头通过USB接口同计算机连接,可以获得理想的影像效果,如图1-15所示。

图1-14 扫描仪

图1-15 摄像头

(4)投影仪。投影仪是一种精密电子产品,它集成机械、液晶或DMD、电子电路技术于一体。如图1-16所示。

图1-16 投影仪

特别提示

使用投影仪关机后,散热风扇将继续工作一段时间,以降低灯泡的温度,确保灯泡的散热,保证灯泡的使用寿命,此时不能马上切断电源,否则风扇停止转动,灯泡热量不能散发,将严重影响灯泡的使用寿命。

任务实施

1.初识计算机

在信息社会中,计算机已成为人们日常生活和工作中必不可少的工具。个人计算机从外观上看,通常由主机、显示器、键盘和鼠标组成,很多用户在此基础上添加了音箱、打印机等其他外部设备。

常见的个人计算机属于微型计算机,简称微机,俗称电脑。除了微型机以外,还有巨型机、大型机、中型机、小型机、服务器、工作站等。

生活中常见的其他类型的电脑还有:台式计算机,如图1-17所示;笔记本电脑,如图1-18所示;掌上电脑,如图1-19所示;一体机电脑,如图1-20所示。

图1-17 台式计算机

图1-18 笔记本电脑

图1-19 掌上电脑

图1-20 一体机电脑

2.主机与外部设备的连接

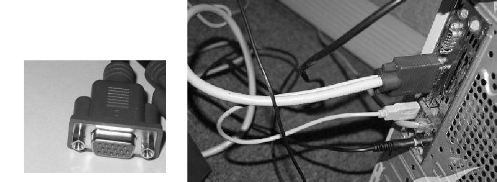

(1)显示器与主机的连接。将显示器信号线插入主机显卡外部接口中,拧紧信号线上的螺栓并将它固定,将显示器电源线插放显示器,如图1-21所示。

图1-21 显示器外部连接

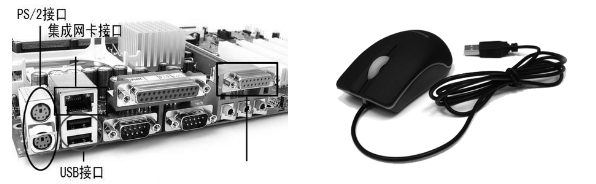

(2)键盘、鼠标与主机连接。将键盘的插头(紫色的,如图1-22所示)插入PS/2接口中,鼠标接口如果是圆形的,则插入绿色的PS/2接口中(如图1-23所示);如果是方形则插入任意一个USB接口中,如图1-24所示。

图1-22 键盘插头

图1-23 圆形鼠标接口

图1-24 鼠标键盘连接

(3)连接网线。把网线的水晶头插入主机箱上的RJ－45接口,注意水晶头插入后,会发出“哒”的声音才能确保连接稳定,如图1-25所示。

图1-25 网线连接

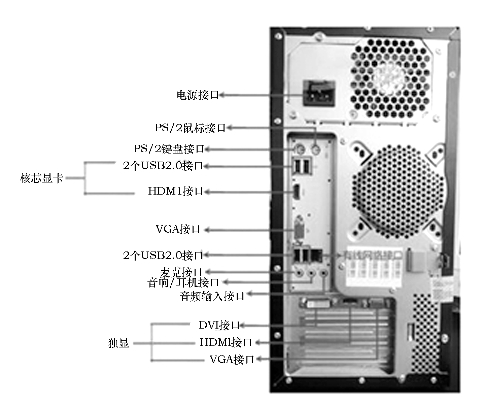

(4)连接耳机或音箱。将麦克风和音箱的插头分别插入声卡相应的接口中,注意接口与插头的颜色和标志,如图1-26所示。

图1-26 主机连接示意图

(5)连接主机电源:认清电源接口的位置、方向,将电源线插入主机电源的接口中,如图1-26所示。

特别提示

连接主机电源,请确认电源处于关闭状态! 主机外的连线并不复杂,对于初次连接计算机的人来说关键是要清楚哪个接口插什么配件。计算机的接口都是简单设计,连接时,仔细观察插头和接口的颜色、接口形状和方向,并一一对应进行连接,就能顺利完成任务。
