1.实验目的

1）理解协议封装的概念。

2）了解DTE/DCE概念（DTE是数据终端设备，全称为Data Terminal Equipment；DCE是数据通信设备，全称是Data Communications Equipment）。

3）掌握高级数据链路控制（HighLevel DataLink Control，HDLC）、PPP协议的配置命令。

2.实验环境

1）硬件：计算机两台，Cisco路由器两台（本书实验用Cisco3620两台），Cisco配置命令线缆1条，V.35背对背线缆1条。

2）软件：计算机中已装好WindowsXP操作系统。

3）网络拓扑：如图3-32所示。

3.实验说明

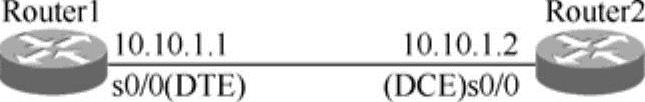

图3-32 网络拓扑图

（1）协议封装

协议封装是指用一种协议来包装另一种协议。就像用特快专递发送物品时，快递公司会在物品的原有包装上再封装上快递公司的专用包装，这个专用包装就是对原来协议的封装。

在局域网上由于大家使用的都是相同的协议，一般不需要进行协议封装。但在广域网中，由于使用的线路各不相同，通信过程中的数据可靠性也大不相同，所以路由器在把数据包送向广域网时，要进行协议封装。

目前常用的封装协议有HDLC、PPP（分无认证、PAP认证、CHAP认证）、Frame-relay、x.25等四种。

（2）DTE、DCE设备

在用到路由器的serial接口时，有DTE、DCE的概念。

在现实生活中，企业一方的设备一般为DTE设备，电信一方是DCE设备。

在实验环境中，两台路由器通过V.35背对背线缆相互连接时，根据线缆上的指示，接DCE一端的路由器是DCE设备，需要配置时钟频率。就本实验而言，当用V.35线缆连接二台路由器的serial接口时，Router2为DCE设备，它这一方必须配置时钟频率。

4.实验步骤

1）HDLC封装。

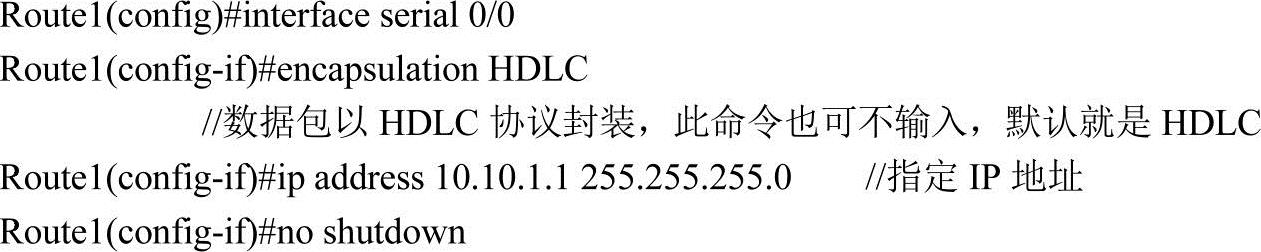

在Router1上的配置如下。

路由器1上的配置如图3-33所示。

(www.daowen.com)

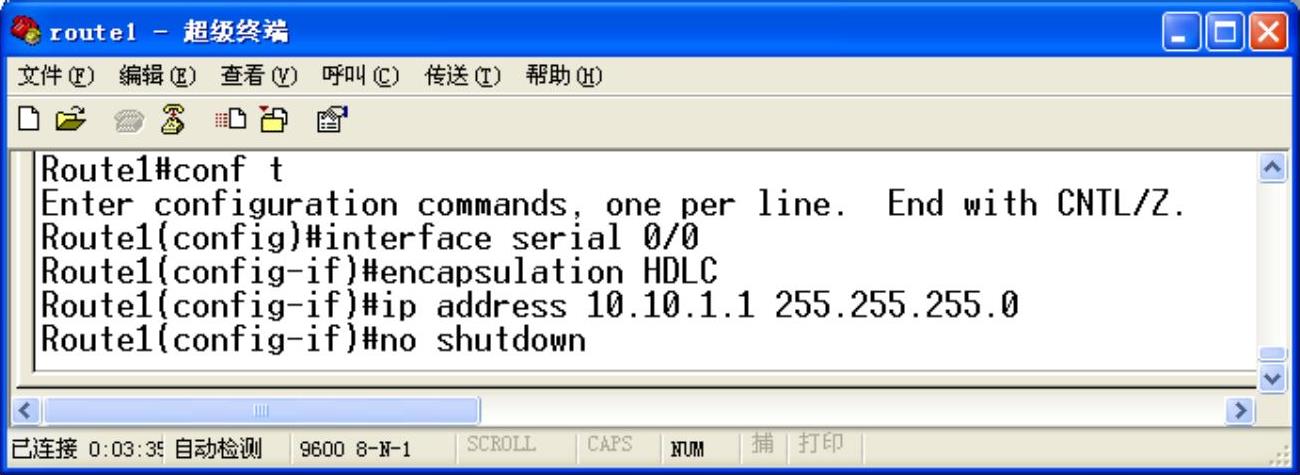

图3-33 Router1上配置HDLC封装

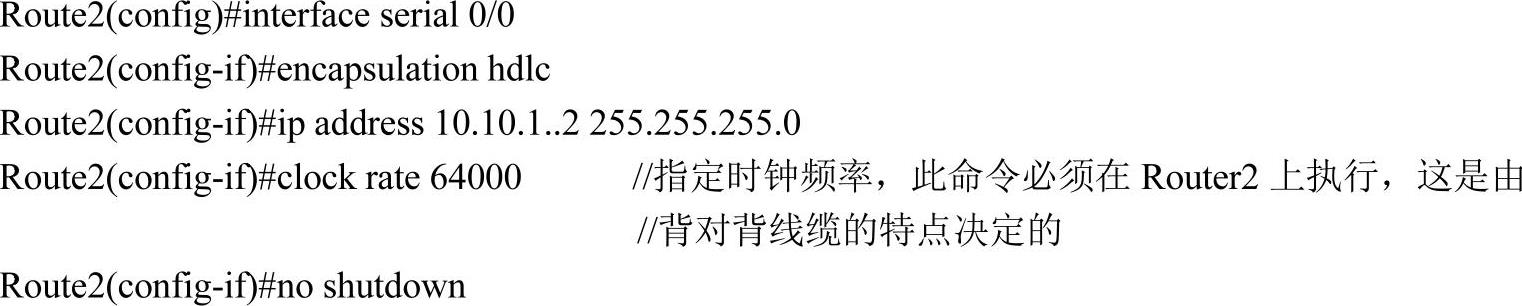

在Router2上的配置如下。

路由器2的HDLC封装配置过程如图3-34所示。

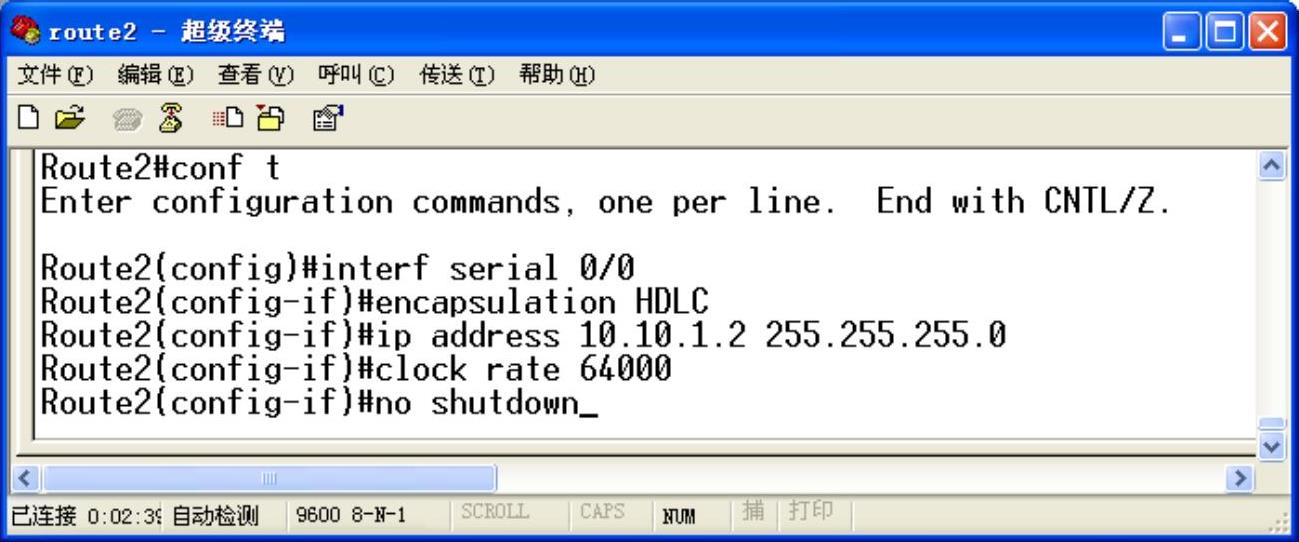

图3-34 Router2上配置HDLC封装

验证：在路由器上面应该能ping通另一台路由器的IP地址。

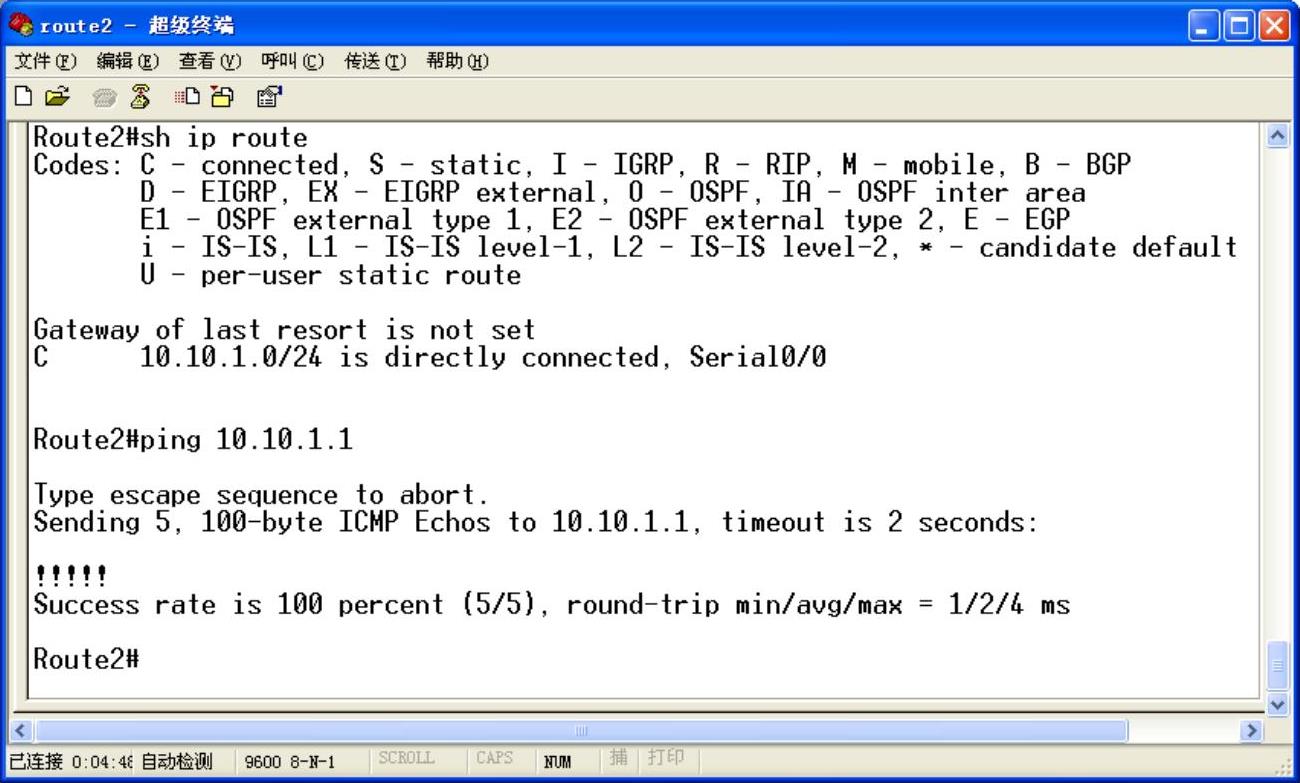

显示结果如图3-35所示。

2）PPP封装协议。

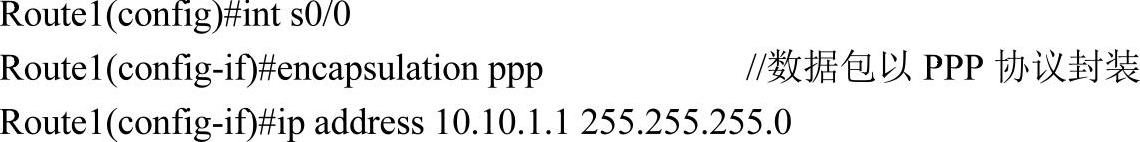

在Router1上的配置如下。

路由器1上的PPP协议封装如图3-36所示。

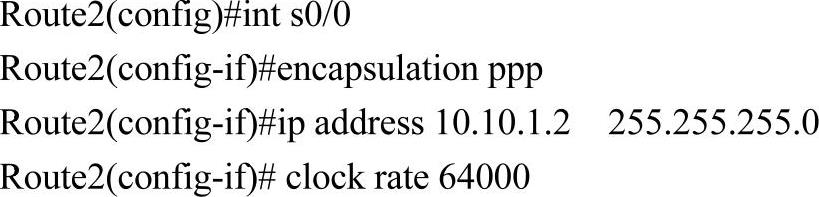

在Router2上的配置如下。

图3-35 连通性测试

图3-36 Router1上的PPP协议封装

路由器2上的PPP封装如图3-37所示。

5.注意事项

当没有插入线缆时，serial和lineprotocal都处于DOWN状态；插入线缆但没有配好以上命令时，serial处于UP状态，lineprotocal处于DOWN状态；配好协议后要对接口执行no shutdown命令，这时该接口才能正常工作。

6.实验思考

当不指定封装协议时，默认为封装什么协议？
