1.实验目的

1）了解OSPF协议的工作原理。

2）学会路由器OSPF协议的配置方法。

2.实验环境

与3.5.2节的实验环境相同。

3.实验说明

20世纪80年代中期，RIP已不能适应大规模异构网络的互连，开放最短路径优先（Open Shortest Path Finst，OSPF）协议随之产生。它是互联网工程任务组（IETF）的内部网关协议工作组为IP网络开发的一种路由协议。

OSPF协议是一种基于链路状态的路由协议，需要每个路由器向其同一管理域的所有其他路由器发送链路状态广播信息。在OSPF的链路状态广播中包括所有接口信息、所有的量度和其他一些变量。利用OSPF的路由器首先必须收集有关的链路状态信息，并根据一定的算法计算出到每个节点的最短路径。而基于距离向量的路由协议仅向其邻接路由器发送有关路由更新信息。

与RIP不同，OSPF将一个自治域再划分为区，相应地即有两种类型的路由选择方式：当源和目的地在同一区时，采用区内路由选择；当源和目的地在不同区时，则采用区间路由选择。这就大大减少了网络开销，并增加了网络的稳定性。当一个区内的路由器出了故障时并不影响自治域内其他区路由器的正常工作，这也给网络的管理、维护带来了方便。

4.实验步骤

1）通过Console口进行路由器的配置。

2）配置OSPF协议。

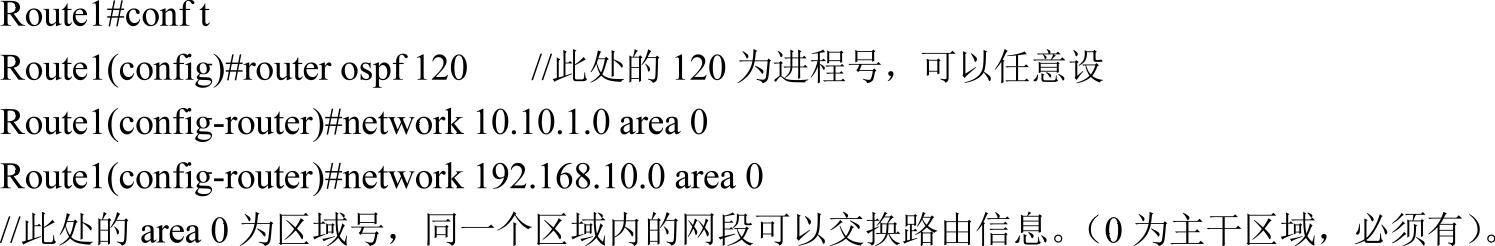

在Route1上的配置如下。

路由器上OSPF的配置与显示过程如图3-29所示。(www.daowen.com)

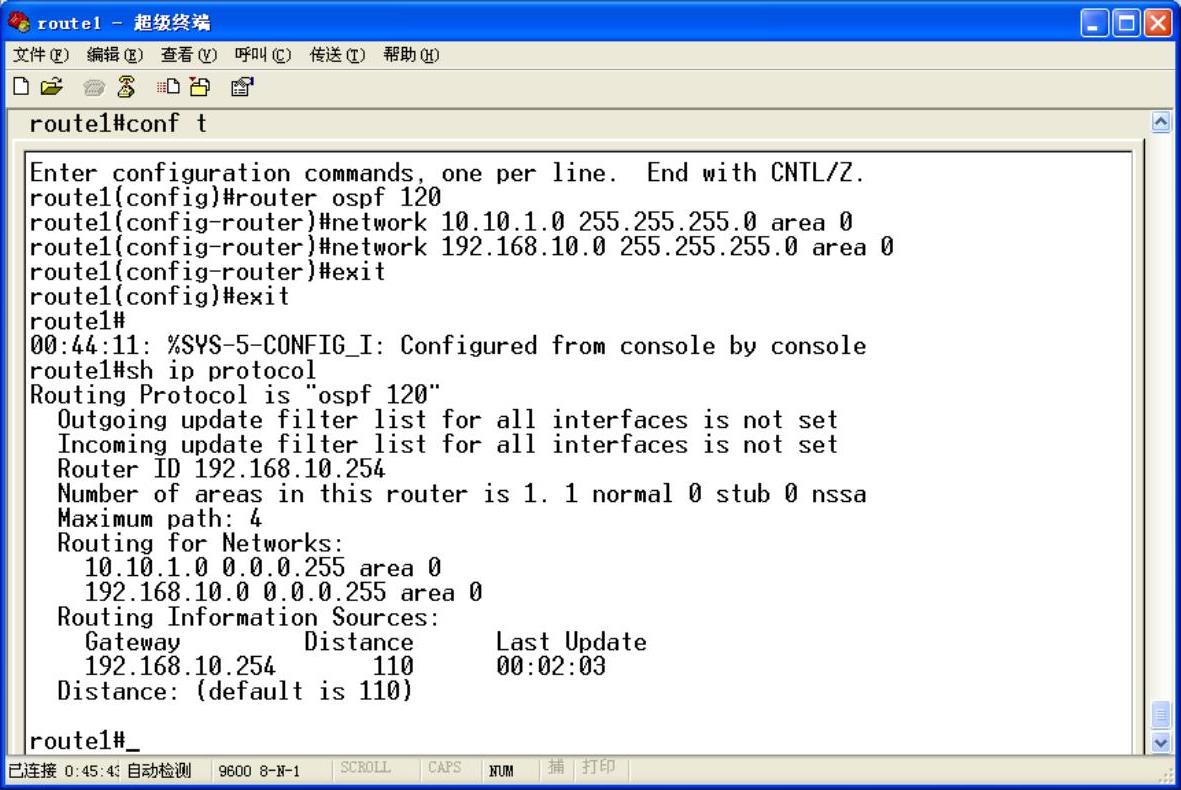

图3-29 Route1上配置OSPF协议

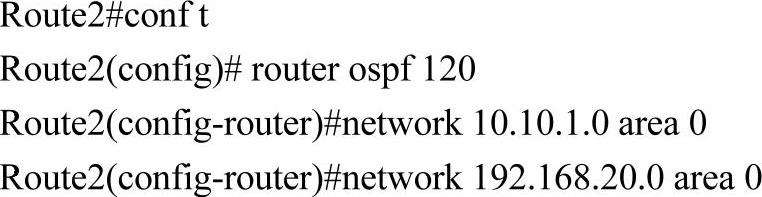

在Route2上的配置如下。

路由器2上的配置过程如图3-30所示。

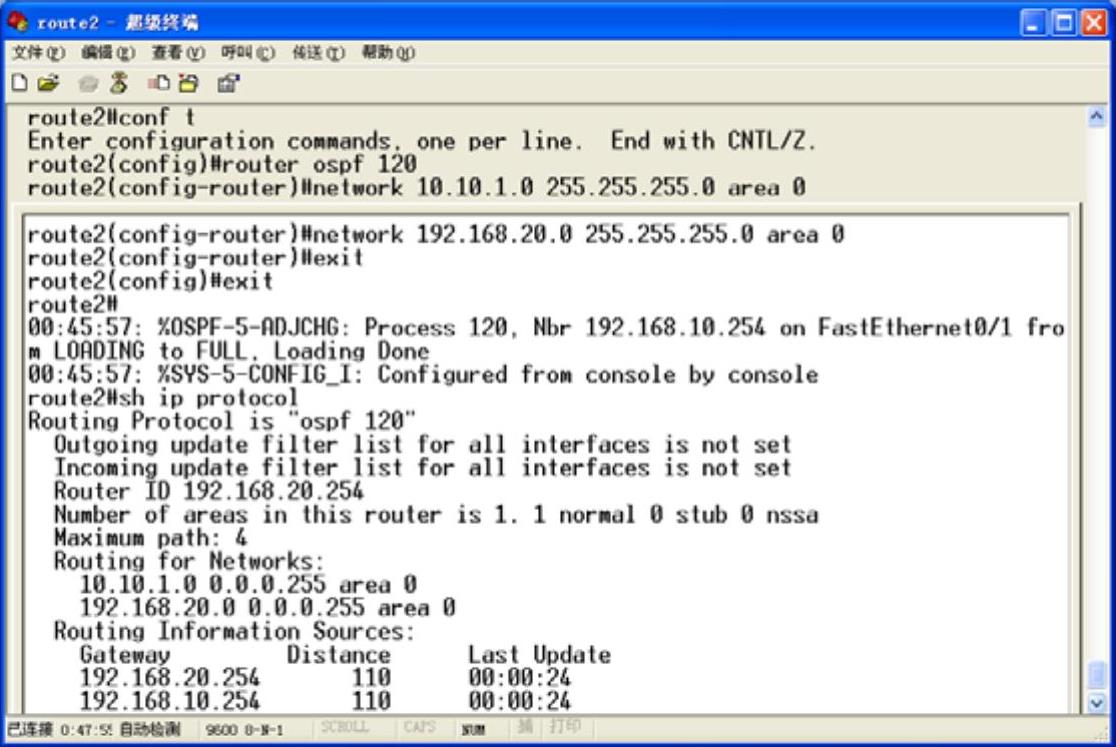

图3-30 Route2上配置OSPF协议

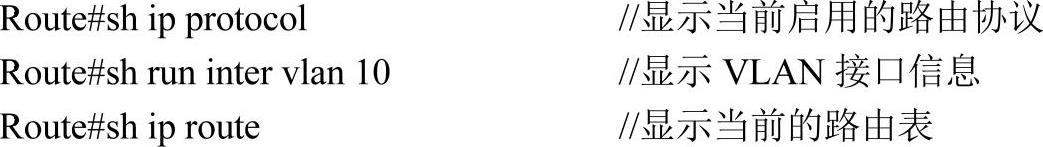

3）查看路由表。

显示结果如图3-31所示。

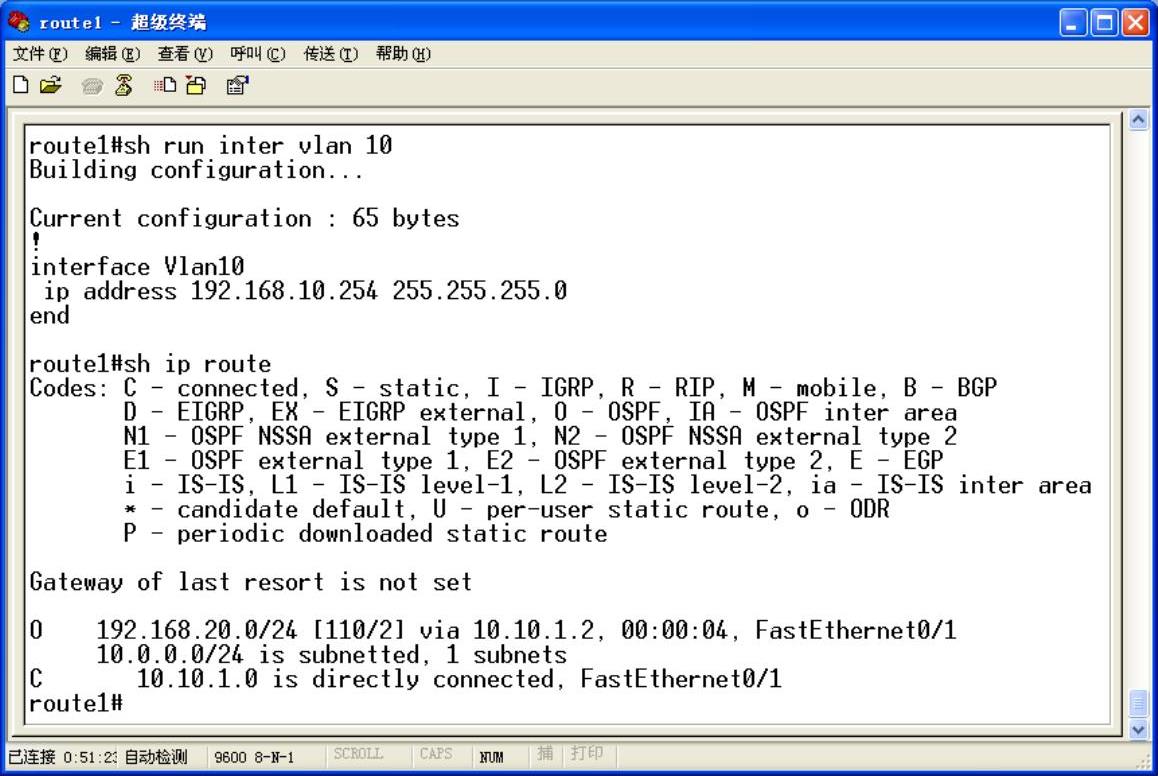

图3-31 查看Route1的路由表

5.实验思考

在本实验中，进程号与区域号有什么区别？
