计算机网络教程:学习与配制RIP

时间:2023-10-22 理论教育 版权反馈
【摘要】:2)学会路由器RIP的配置方法。RIP使用非常广泛,它简单、可靠,便于配置。但是RIP只适用于小型的同构网络,因为它允许的最大跳数为15,任何超过15个站点的目的地均被标记为不可达。而且RIP定期的路由更新广播也是造成网络广播风暴的主要原因之一。图3-25 Route1上RIP协议的配置图3-26 Route2上RIP协议的配置3)查看路由表。

计算机网络教程:学习与配制RIP

1.实验目的

1)了解RIP的工作原理。

2)学会路由器RIP的配置方法。

2.实验环境

与3.5.2的实验环境相同。

3.实验说明

动态路由选择协议主要有两大类,即距离向量(Distance Vector,DV)和链路状态(Link-State,LS)路由选择协议。在一个DV路由选择协议中,路由器通过一条路由信息时仅能知道路由的远近和方向,而对于LS路由选择协议,路由器却有整个网络的完整路径图,即知道要到达某个网络需要经过哪些路由器及哪些链路。路由信息协议(Routing Information Protocol,RIP)采用距离向量算法,即路由器根据距离选择路由,所以也称为距离向量路由选择协议。RIP使用跳数来测量到达目的网络的距离,路由器到与它直接相连的网络的跳数为0,通过一个路由器可达的网络跳数为1,以此类推,路由器收集所有可到达目的地的不同路径,并且保存到达每个目的地的最少跳数的路径信息,除到达目的地的最佳路径外,任何其他信息均予以丢弃。同时路由器也把所集的路由信息用RIP协议通知相邻的其他路由器,但为防止产生路由环,RIP支持水平分割(Split horizon),即从某端口学到的路由信息不再从此口发布,这样,正确的路由信息就逐渐扩散到了全网。

RIP使用非常广泛,它简单、可靠,便于配置。但是RIP只适用于小型的同构网络,因为它允许的最大跳数为15,任何超过15个站点的目的地均被标记为不可达。而且RIP定期的路由更新广播也是造成网络广播风暴的主要原因之一。

4.实验步骤

1)通过Console口进行路由器的配置。

2)配置RIP协议。

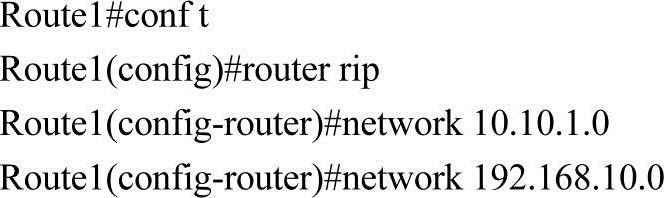

在Route1上的配置如下。


路由器1上RIP协议的配置过程如图3-25所示。

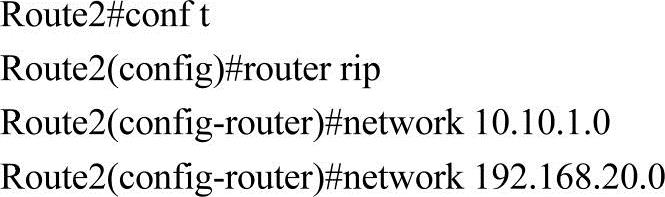

在Route2上的配置如下。


路由器2上RIP协议的配置过程如图3-26所示。


图3-25 Route1上RIP协议的配置

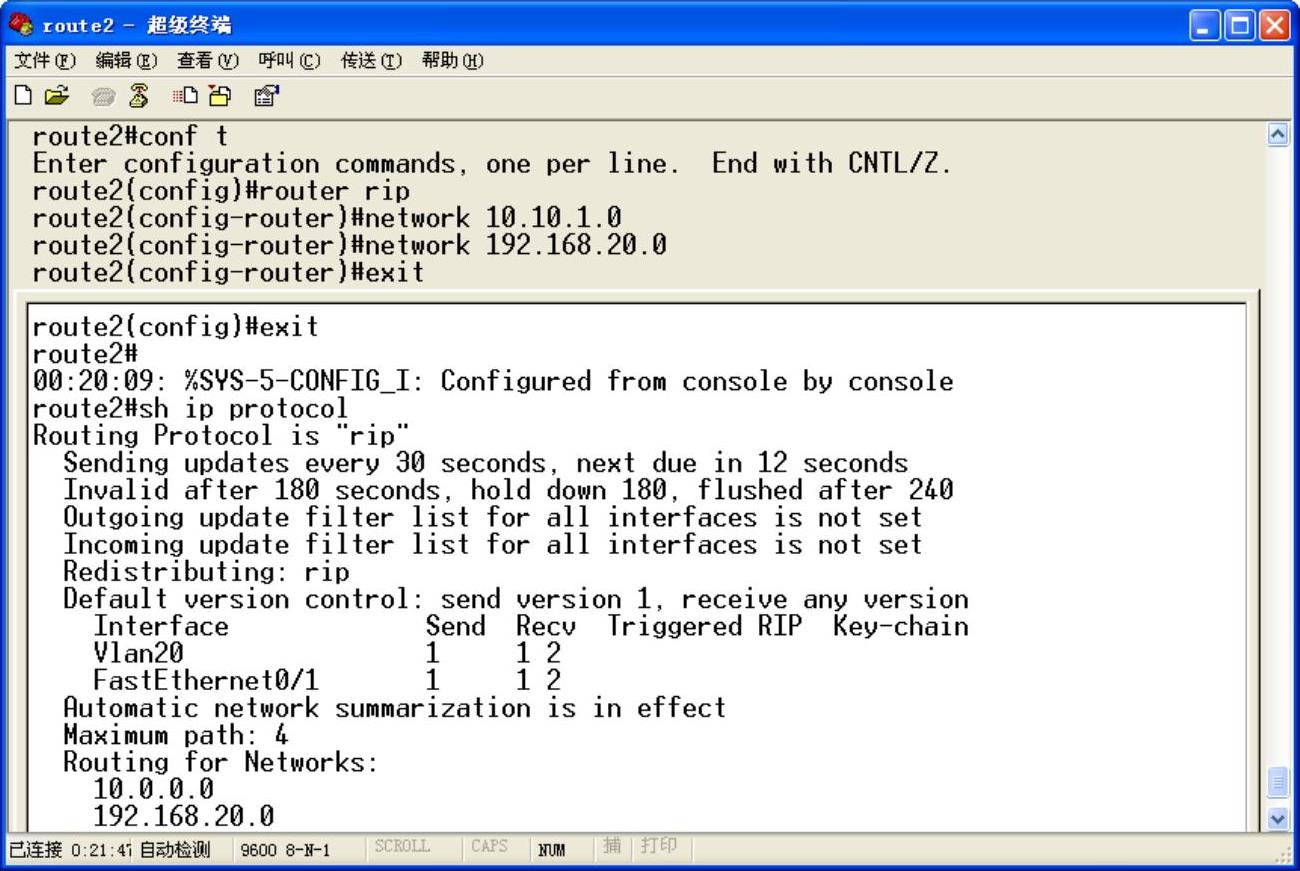

图3-26 Route2上RIP协议的配置

3)查看路由表


查看路由器1、2的路由信息,分别如图3-27、图3-28所示。

5.实验思考

显示路由表时,每条路由信息的第一列字符代表什么意思(如R、C等)?


图3-27 Route1的路由表

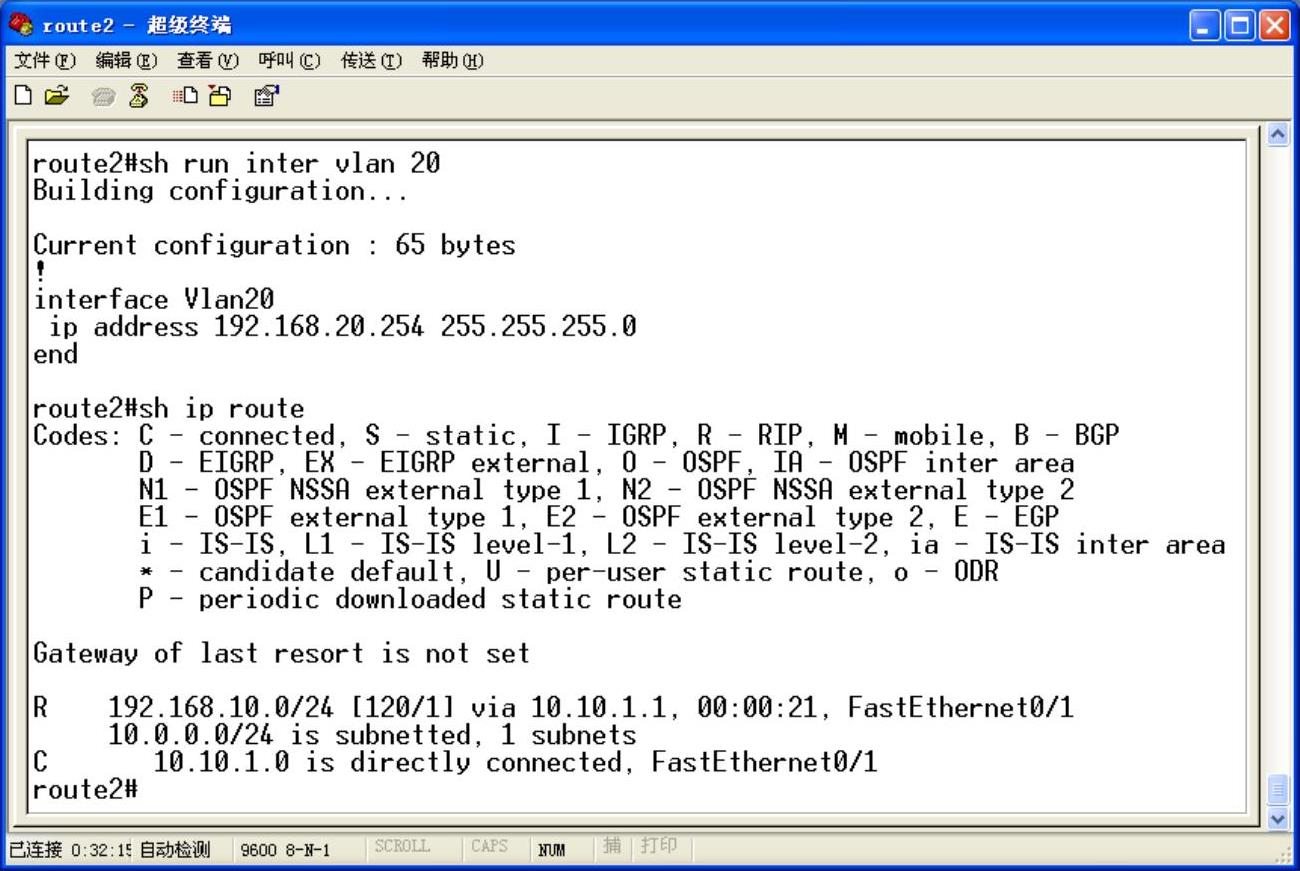

图3-28 Route2的路由表
